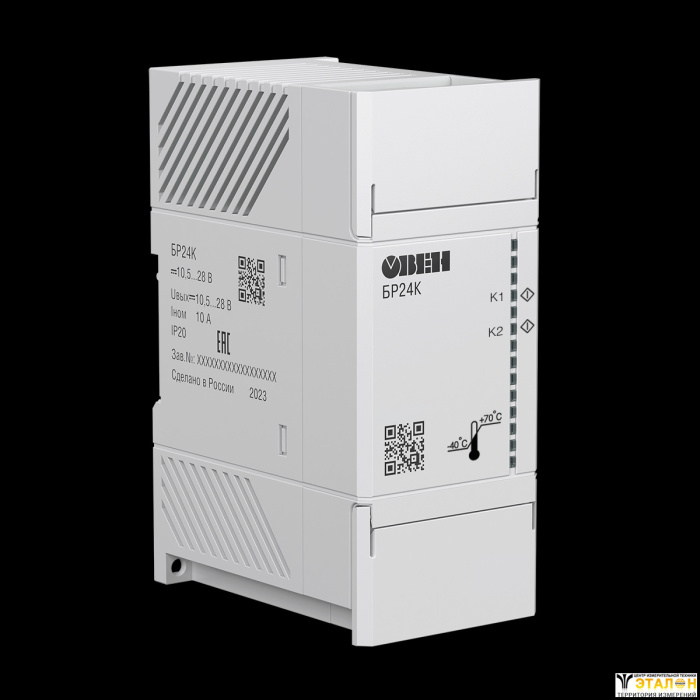

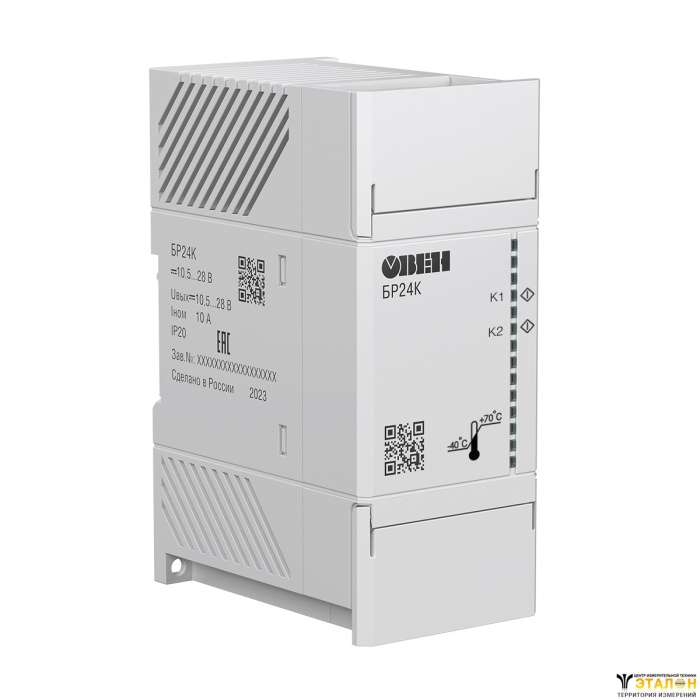

БР24К блок резервирования
" class="bx_big bx_bt_button bx_cart buy-but btn-ux order_btn order_btn_detail" data-quantity="1">В корзину
Снизим цену!
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Блок резервирования БР24К предназначен:
- для резервирования двух блоков питания или источников бесперебойного питания на одну нагрузку;
- для корректной работы блоков питания при параллельном подключении, также и при двухкратном наращивании выходной мощности.
Прибор является частью «Экосистемы-210» компании ОВЕН и рекомендуется для совместного применения с блоками питания производства ОВЕН в системах АСУ ТП, а также прочих отраслях в промышленности.
- Обеспечение резервированного питания.
- Диапазон входных напряжений постоянного тока (Uвход) от 10,5 до 28 В.
- Номинальный Iвход – две линии до 10 А.
- Режим статического резервирования Istat.boost 125 %– две линии до 12,5 А.
- Светодиодная индикация, наличие дискретного выхода типа «сухой контакт»;
- Защита от перенапряжения на выходе, защита входа по току, от переполюсовки;
- Расширенный климатический диапазон: -40…+70 °С – без снижения рабочих характеристик.
- Удобный монтаж в шкаф автоматики: корпус шириной 52 мм.
Примеры применения

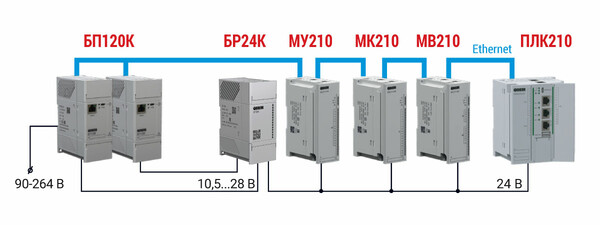

Резервированное питание и передача данных о состоянии питания по сети Ethernet в ПЛК верхнего уровня.

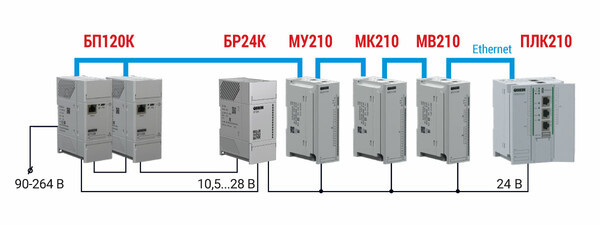

Двухкратное наращивание выходной мощности и передача данных о состоянии питания по сети Ethernet в ПЛК верхнего уровня.
Основные технические характеристики
Наименование | Значение |
Общие сведения | |
Диапазон входных напряжений постоянного тока (UВХОД) | От 10,5 до 28 В |
Номинальный входной ток | Две линии до 10 А |
Статичный Boost | Две линии до 12,5 А |
Падение напряжения вход/выход, типовое | 0,1 В при Iвыход = 10 А |
Защиты | |
Защита от переполюсовки | Есть, до 30 В в течение 10 минут |
Защита входа по току | Силовой автоматический выключатель, 16 A (характеристика B,C) |
Защита от перенапряжения на выходе (OVP) | Есть, до 36 В |
Характеристики выхода | |
КПД | 98,5 % при 12 B DC 99 % при 24 В DC |
Номинальное напряжение | Uвход–0,1 B при Iвыхода=10 А |
Номинальный ток на выходе* | 10 А |
Статичный Boost | 12,5 А |
Возможность последовательного подключения | Нет |
Безопасность и ЭМС | |
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 | N1 |
Степень защиты по ГОСТ 14254–2015 | IP20 |
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 | III |
Электрическая прочность изоляции (вход-корпус, выход-корпус) | 500 В |
Дискретные выходы | |
Коммутационный контакт | Сухой контакт |
Максимальная нагрузка на контакт | 30 В DC,100 мА |
Функции | Сигнализация «Резервирование OK» |
Рабочие условия эксплуатации | |
Рабочий диапазон температур окружающей среды (Токруж) | -40...+70°С |
Относительная влажность воздуха | от 30 до 98 % без конденсации влаги |
Атмосферное давление | 84…106,7 кПа |
Прочее | |
Срок эксплуатации | 10 лет |
Срок гарантийногоо бслуживания | 2 года |
Срок хранения, не менее | 2 лет |
Средняя наработка на отказ | 70 000 ч |
Масса, не более: | |
без упаковки | 0,17 кг |
в упаковке | 0,27 кг |
ПРИМЕЧАНИЕ | |
Схемы подключения
Назначение контактов и схема подключения БР24К
При нагрузке менее 5 А допускается подключение к одной плюсовой и одной минусовой клеммам.
При подключении нагрузки выше 5 А, но меньше 7,5 А следует подключать по две клеммы «+» и «–».
В случае подключения нагрузок более 7,5 А обязательно подключать по три клеммы «+» и «–».
При параллельном подключении с целью двухкратного наращивания мощности следует учесть, что если один из источников питания выйдет из строя, то второй источник не сможет обеспечить двухкратную нагрузку и уйдет в защиту.
| Сигнал | Значение |
| БР24К ОК (замкнут) | Выход прибора работает. Работают оба входных канала |
| БП№1 ОК (замкнут) | Канал 1 работает |
| БП№2 ОК (замкнут) | Канал 2 работает |
Габаритные и установочные размеры БР24К
Комплект поставки
- Прибор
- Паспорт и гарантийный талон
- Руководство по эксплуатации
