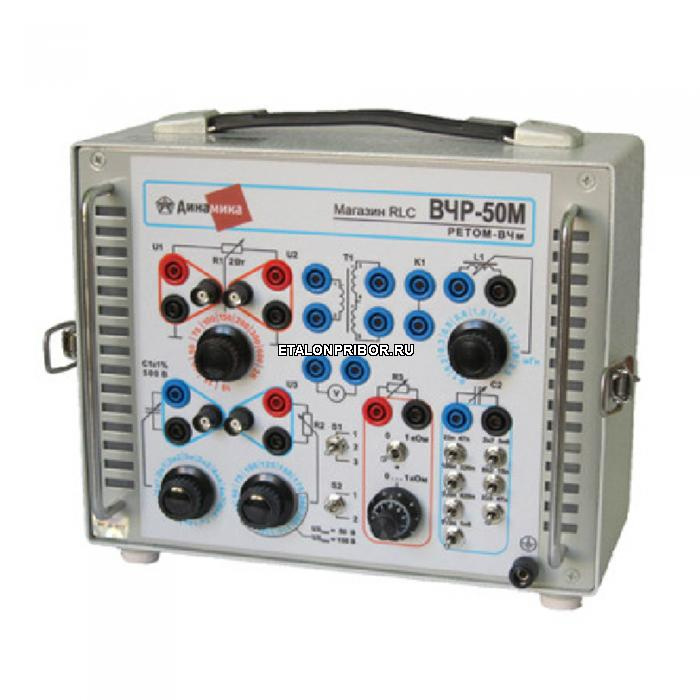

Магазин резисторов, конденсаторов и индуктивностей ВЧР-50М предназначен для расширения области применения испытательного комплекса РЕТОМ-ВЧм, за счет возможности измерений в месте фильтра присоединения (в полевых условиях), а также повышения производительности труда при работах по наладке и эксплуатации ВЧ устройств релейной защиты (РЗ), противоаварийной автоматики (ПА) и элементов ВЧ тракта.
При помощи магазина ВЧР-50М можно измерить:
• значения затухания (рабочее, собственное, вносимое, передачи)
• определить частотные зависимости затухания (рабочее, собственное, вносимое, передачи) сопротивления, методами большого или малого сопротивления
• коэффициенты усиления усилителей ВЧ или НЧ ток, прямым (ВЧ тестер) и косвенным методом
При работах по наладке и эксплуатации ВЧ устройств РЗ и ПА, а также элементов ВЧ тракта требуется множество схем присоединения средств измерений с проверяемым оборудованием. Все эти схемы весьма разнообразны и оговариваются в методических указаниях по наладке и техническому обслуживанию конкретно взятого устройства.
Магазин ВЧР-50М содержит практически все резисторы, конденсаторы и индуктивности, которые используются в проверках, имеет необходимые клеммы и переключатели, с помощью которых быстро организуется проверочная схема.
Параметр | Значение |
Диапазон рабочих частот, кГц | 24...1000 |
Номинальные значения R1 (эквивалент выходного сопротивления) | 10, 15, 30, 50, 75, 100, 150, 200, 300, 600 Ом, 2 кОм |
Мощность резистора R1 | 2 Вт |
Номинальные значения R2 (эквивалент выходного сопротивления) | 50, 75, 100, 125, 150, 175, 200, 300, 400, 600 Ом, 2 кОм |
Мощность резистора R2 | 50 Вт |
Номинальные значения R3 (реостат высокочастотный) | 0 ... 2 кОм с шагом 1 Ом |
Максимальная неравномерность АЧХ, в диапазоне частот от 0 до 1 МГц, не более | 0,1 дБ |
Номинальные значения емкости эквивалентов конденсатора связи (магазин С1) | 2,2; 3,2; 4,4; 4,7; 6,4; 7; 15; 18; 35; 107 нФ |
Номинальные значения емкости эквивалентов конденсатора связи (магазин С2) | 0,022 ... 69нФ с шагом 0,022нФ |
Погрешность номинального значения сопротивления резисторов и емкости конденсаторов | +1% |
Номинальные значения индуктивностей | 0,2; 0,4; 0,5; 1,0; 2,0 мГн |
Степень защиты по ГОСТ 14254: по оболочке выходных клемм |
|
Класс защиты от поражения электрическим током по ГОСТ12.2.007.0 | 01 |
Масса | не более 4 кг |
Габариты | 230 х 290 х 165 мм |
