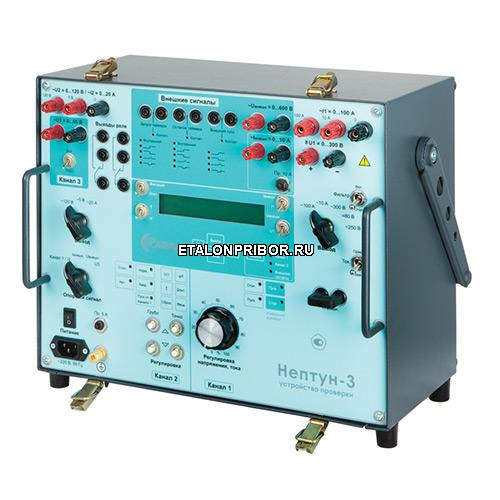

Нептун-3 Устройство проверки средств релейной защиты

ОПИСАНИЕ ПРИБОРА:

Устройство проверки средств релейной защиты «Нептун-3» предназначено для проверки простых устройств защиты, требующих подачи только тока или напряжения, а так же для проверки большого круга фазо- и частотозависимых устройств защиты, таких как реле мощности, реле сопротивления, реле частоты, защит от замыкания на землю, устройств АЧР и т.д.

Переносное проверочное устройство «Нептун-3» разработано специалистами ООО «НПФ «РАДИУС» в качестве универсального рабочего инструмента для:

• предприятий производителей электротехнической продукции;
• наладочных организаций, занимающихся обслуживанием электрической части подстанций, ТП и РП, электростанций;
• служб релейной защиты и автоматики энергопредприятий;
• дежурных бригад энергохозяйств;
• электротехнических лабораторий энергосистем, электропредприятий и крупных промышленных предприятий;
• передвижных лабораторий.

Устройство «Нептун-3» предназначено для выполнения широкого круга задач. Основной из них является проверка и настройка как простых, так и сложных устройств релейной защиты, таких как:

• реле максимального тока;
• реле дифференциальное;
• реле максимального напряжения;
• реле минимального напряжения;
• реле времени;
• реле промежуточное;
• реле указательные;
• реле повторного включения;
• реле направления мощности;
• реле частоты;
• реле сдвига фаз;
• реле сопротивления;
• реле защиты от замыкания на землю;
• реле контроля синхронизма;
• дистанционные органы релейной защиты;
• автосинхронизаторы.

Микропроцессорное переносное устройство «Нептун-3» представляет собой трехканальный источник синусоидального тока и напряжения, гальванически развязанный от питающей сети, оборудованный входами для измерения параметров внешних электрических сигналов.

Канал 1 формирует либо переменное напряжение, регулируемое в диапазоне от 0 до 300 В, либо постоянное напряжение, регулируемое от 0 до 410 В, либо переменный ток, регулируемый в диапазоне от 0 до 100 А. Максимальная выходная мощность канала 1 составляет 500 ВА.

Канал 2 формирует синусоидальный сигнал правильной формы с регулируемой частотой и фазой. На выходе формируется переменное напряжение, регулируемое от 0 до 120 В, или переменный ток, регулируемый в диапазоне от 0 до 20А. Частота выходного сигнала регулируется в диапазоне от 40 до 550 Гц. В диапазоне от 40 до 60 Гц частота регулируется с дискретностью 0,01 Гц. Фаза выходного сигнала может регулироваться от 0 до 360˚ относительно тока или напряжения, формируемого каналом 1, либо относительно внешнего тока или внешнего напряжения. Максимальная выходная мощность канала 2 составляет 100 ВА.

Канал 3 формирует переменное напряжение, регулируемое в диапазоне от 0 до 65 В с регулировкой фазы относительно напряжения канала 2 в диапазоне от 0 до 360˚. Максимальная выходная мощность канала составляет 30 ВА.

Благодаря наличию измерительных входов устройство «Нептун-3» позволяет проводить измерения:

• внешнего переменного или постоянного тока в диапазоне от 0,001 до 10 А;
• внешнего переменного или постоянного напряжения в диапазоне от 0,01 до 600 В;
• угла сдвига фаз между внешними током и напряжением в диапазоне от 0 до 360˚;
• частоты внешнего синусоидального сигнала в диапазоне от 40 до 550 Гц;
• длительности внешнего сигнала.

Мощное микропроцессорное ядро устройства «Нептун-3» предоставляет в распоряжение пользователя ряд сервисных функций, таких как:

• накопление и хранение в памяти результатов измерений;
• вычисление средних значений измеряемых величин;
• вычисление максимального отклонения от средних значений;
• вычисление коэффициента возврата;
• автоматизация проведения рутинных операций, таких как многократное повторение цикла измерения с последующей обработкой результатов;
• широкий диапазон настроек, позволяющий задать оптимальные параметры под конкретного человека или выполняемую задачу;
• хранение в памяти 10 наборов уставок для проверки различных типов устройств или индивидуальных настроек пользователей;
• наличие аппаратно программной защиты от перегрузок и коротких замыканий.
• наличие тепловой защиты силовых узлов;

Данные сервисные функции существенно облегчают повседневную работу пользователя и избавляют его от необходимости использовать дополнительные устройства, в том числе и компьютер.

Конструктивное исполнение устройства «Нептун-3» предусматривает два рабочих положения – вертикальное и горизонтальное.
Для удобства транспортировки устройства «Нептун-3» предусмотрена сумка из водоотталкивающей ткани с карманами для размещения документации и кабелей.

Комплект поставки

В комплект поставки кроме самого устройства «Нептун-3» входят: эксплуатационная документация и набор соединительных кабелей.
