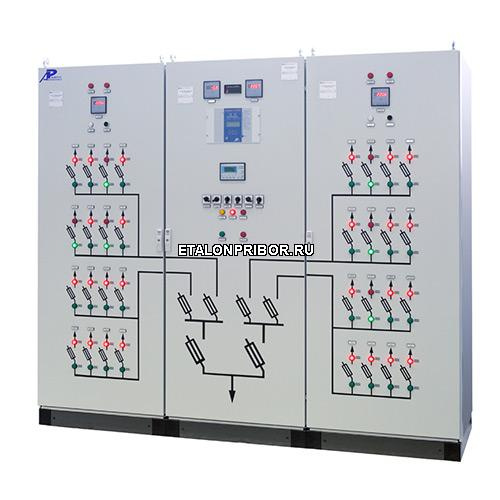

ЩПТ-РА Щиты постоянного тока

ОПИСАНИЕ ПРИБОРА:

Щиты постоянного тока ЩПТ-РА предназначены для приема электрической энергии от выпрямительных устройств и аккумуляторной батареи и распределения электроэнергии по цепям собственных нужд постоянного тока на электрических станциях и подстанциях.

Конструкция

ЩПТ-РА разработаны с применением оборудования ведущих отечественных и зарубежных производителей.

Шкафы ЩПТ-РА представляют собой модульную конструкцию, позволяющую проектировать щиты любой конфигурации. Модульная конструкция так же ускоряет срок изготовления щита и позволяет легко изменить однолинейную схему при необходимости.

Шкаф устанавливается на жесткий сборный цоколь, который обеспечивает крепление шкафов к закладным элементам фундамента. На передней и задней поверхностях цоколя выполнены отверстия, предназначенные для крепления к шкафу и к закладным элементам фундамента. После установки шкафов, в отверстия вставляются специальные заглушки.

На верхней и нижней панелях выполнены жалюзи, обеспечивающие естественную вентиляцию.

Шкафы имеют внутреннее секционирование и разделены в зависимости от функционального назначения на отсеки. Оболочка шкафов ЩПТ-РА предоставляет возможность изготавливать шкафы ЩПТ-РА с внутренним разделением до формы 4b и степенью защиты до IP54.

Мониторинг сети постоянного тока шкафов ЩПТ-РА выполняется на базе микропроцессорного устройства серии «Сириус-2-МПТ», которое предназначено для постоянного контроля состояния СОПТ.

ЩПТ-РА оснащаются предохранительными выключателями-разъединителями фирмы OEZ. Также могут быть использованы автоматические выключатели фирмы Schneider Electric, в том числе втычного исполнения.

Отличительные особенности

Безопасность эксплуатации

• автоматический контроль сопротивления изоляции сети постоянного тока с двухступенчатой регулируемой уставкой
• автоматическое определение номера и полюса фидера со сниженным сопротивлением изоляции полюсов относительно «земли»
• предусмотрен блок традиционного релейного контроля сопротивления изоляции шин оперативного тока относительно «земли»
• разделение пространства шкафа металлическими перегородками обеспечивает локализацию короткого замыкания внутри отсека
• возможно изготовление щитов с внутренним разделением по форме до 4b

Лучшие комплектующие

• применены высоконадёжные коммутационные и контролирующие аппараты зарубежных и отечественных производителей

Оперативность

• мнемосхема на фасаде щита помогает избежать ошибочных действий персонала
• все коммутационные аппараты снабжены сигнальными лампами положения
• сигнальная лампа «отключён» сигнализирует об аварийном отключении автоматического выключателя
• в варианте с предохранителями предусмотрена сигнальная лампа «перегорание предохранителя»
• микропроцессорное устройство имеет понятную и информативную лицевую панель

Надёжность

• материал шин – медь марки ШМТ М1, соответствующая немецкому стандарту DIN 1787
• стабильность электрических болтовых соединений на всём сроке эксплуатации обеспечивается применением специальных тарельчатых шайб DIN 6796 из оцинкованной рессорно-пружинной стали, что даёт возможность отказаться от периодической проверки контактных соединений и протяжки болтов
• каркас шкафа и внешние элементы покрыты краской, внутренние элементы оцинкованы, что даёт гарантию от возникновения очагов коррозии
