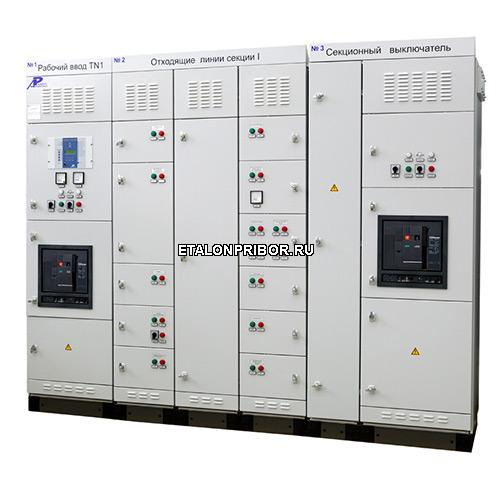

ЩСН-РА Щиты
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
ОПИСАНИЕ ПРИБОРА:
Щиты серии ЩСН-РА предназначены для приема и распределения электроэнергии от трансформаторов собственных нужд на электрических станциях и подстанциях. По своим характеристикам они могут быть использованы и в других отраслях промышленности.
Конструкция
Щиты серии ЩСН-РА разработаны с применением оборудования ведущих отечественных и зарубежных производителей.
Шкафы, входящие в ЩСН-РА, представляют собой модульную конструкцию, позволяющую проектировать щиты любой конфигурации. В качестве оболочек шкафов используется система каркасов фирмы Rittal, предоставляющая возможность изготавливать шкафы ЩСН с внутренним разделением до формы 4b и степенью защиты до IP54.
Каркас устанавливается на жесткий сборный цоколь, который обеспечивает крепление шкафов к закладным элементам фундамента.
На передней и задней поверхностях цоколя выполнены отверстия, предназначенные для крепления к шкафу и к закладным элементам фундамента. После установки шкафов, в отверстия вставляются специальные заглушки.
На верхней и нижней панелях выполнены жалюзи, обеспечивающие естественную вентиляцию.
Шкафы имеют внутреннее секционирование и разделены в зависимости от функционального назначения на отсеки. На рис.5 представлено конструктивное построение отсека.
Модульность и компактность шкафов ввода, секционирования и отходящих линий обеспечивается применением системы электрораспределения Ri4Power фирмы Rittal.
В типовом исполнении ЩСН-РА оснащаются автоматическими выключателями фирмы Schneider Electric стационарного, втычного и выкатного исполнений. Также могут быть использованы автоматические выключатели фирм OEZ, Контактор и других.
Схемы вспомогательных цепей шкафов ЩСН-РА номинальным током от 630А до 2000А выполняются на базе микропроцессорных устройств серии «Сириус-2-0,4», которые предназначены для выполнения функций релейной защиты, автоматики, управления и сигнализации рабочих («Сириус-2-0,4 ВВ») и аварийных («Сириус-2-0,4 АВ») вводов секций 0,4 кВ, функции АВР секционного выключателя при исчезновении питания на одном из рабочих вводов с возможностью ручного или автоматического восстановления исходной схемы при восстановлении питания на отключенном вводе. В ЩСН-РА номинальным током менее 630А устанавливаются блоки управления БУАВР. По желанию заказчика микропроцессорные устройства «Сириус-2-0,4» могут быть установлены вместо блоков управления БУАВР.
Отличительные особенности
Безопасность эксплуатации
- дуговая защита сборных шин обеспечивается устройством «Орион-ДЗ» производства фирмы ЗАО «Радиус Автоматика»
- крышки шкафов могут быть оборудованы клапанами сброса давления
- высокая стойкость к воздействиям электрической дуги при возникновении аварии внутри ЩСН-РА, что способствует минимизации ущерба и надёжно защищает обслуживающий персонал
- в микропроцессорном устройстве защиты «Сириус-2-0,4» производства фирмы ЗАО «Радиус Автоматика» реализован алгоритм определения синфазности и направления вращения фаз на вводах, что не даст включить вводной автоматический выключатель в случае ошибки и предотвратит аварию
- управление вводными и секционными автоматическими выключателями посредством ключей управления на фасаде ЩСН-РА защищает обслуживающий персонал в случае аварии
- разделение пространства шкафов ЩСН-РА металлическими перегородками обеспечивает локализацию короткого замыкания внутри отсека
- внутреннее разделение ЩСН-РА по форме до 4b
Лучшие комплектующие
- наличие микропроцессорных устройств защиты серии «Сириус-2-0,4» предоставляет широкие возможности для настройки режима работы аппаратов защиты в ЩСН-РА
- применены высоконадёжные коммутационные аппараты зарубежных производителей
- возможность установки большого количества трансформаторов тока на шкафах ввода
- возможность применения отечественных комплектующих определяет гибкость в цене
Оперативность
- мнемосхема на фасаде ЩСН-РА поможет избежать ошибочных действий персонала
- все коммутационные аппараты снабжены сигнальными лампами положения и состояния
- микропроцессорное устройство защиты имеет понятную и информативную лицевую панель
Надёжность
- материал шин – медь марки ШМТ М1, соответствующая немецкому стандарту DIN 1787
- сечение медных шин при проектировании выбирается таким образом, чтобы нагрев шин не превышал максимально допустимых значений при самых неблагоприятных условиях
- возможно применение шин N и PE с сечением, равным сечению фазных проводников
- возможно применение изолированных шин
- стабильность электрических болтовых соединений на всём сроке эксплуатации обеспечивается применением специальных тарельчатых шайб DIN 6796 из оцинкованной рессорно-пружинной стали, что гарантирует стабильный контакт в течение всего срока службы и даёт возможность отказаться от периодической проверки контактных соединений и протяжки болтов
- каркас шкафа и внешние элементы покрыты краской, внутренние элементы оцинкованы, что даёт гарантию от возникновения очагов коррозии
| Характеристика | Значение |
|---|---|
| Номинальное напряжение главной цепи, В | 380~ |
| Номинальная частота сети, Гц | 50 |
| Номинальное напряжение цепей, В: управления сигнализации | 220~/220-/110- 220~/220-/110- |
| Номинальный ток шкафов: ввода (ШВ) секционирования (ШС) распределения (ШР) ввода и секционирования (ШВС) ввода, секционирования и распределения (ШВСР) |
|
| Ток электродинамической стойкости при Iн главной цепи, кА: 63...160 160...250 250...630 630...2000 | 25 32 41 51 |
| Ток электродинамической стойкости при Iн главной цепи, кА: 63...160 160...250 250...630 630...2000 | 10 16 20 25 |
| Полный ток отключения автоматических выключателей, кА: ввода (ШВ) секционирования (ШС) распределения (ШР) ввода и секционирования (ШВС) ввода, секционирования и распределения (ШВСР) | до 65 до 65 до 36 до 36 до 36 |
| Габаритные размеры шкафов, мм: ширина (ШВ, ШС) ширина (ШР) ширина (ШВС) ширина (ШВСР) высота глубина | 600...1000 800...1800 800...1200 800...1200 2100...2300 600 |
| Система заземления | TN-C TN-C-S TN-S |
| Срок службы, лет | 25 |
| Наименование параметра | Исполнение |
|---|---|
| Степень защиты оболочки | до IP54 |
| Вид подсоединений главных цепей | кабельный шинный |
| Наличие изоляции токоведущих частей | с неизолированными шинами |
| Виды шкафов ЩСН-РА в соответствии функциональному назначению | рабочего ввода (ШВ) аварийного ввода (ШАВ) секционные (ШС) распределительные (ШР) вводные и секционные (ШВС) вводные, секционные и распределительные (ШВСР) |
| Вид обслуживания | односторонний; двухсторонний |
| Виды установки коммутационных аппаратов | стационарное втычное выдвижное |
| Вид управления | местное дистанционное |
| Климатическое исполнение | УХЛ4 |
| Сейсмическая стойкость по MSK64 | не ниже 9 баллов |
