ОПИСАНИЕ ПРИБОРА:

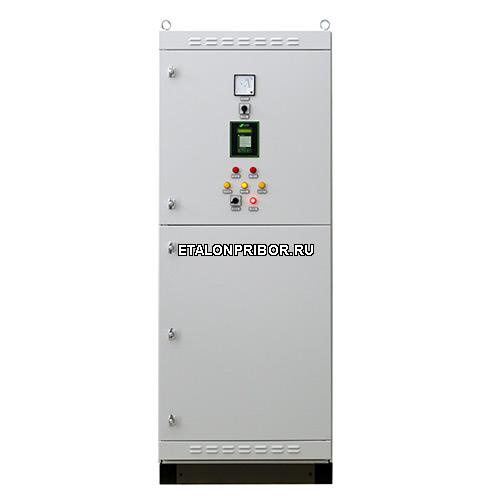

Шкаф оперативного постоянного тока ШОТ-РА предназначен для приёма электроэнергии от аккумуляторной батареи, расположенной в шкафу, поддержания её параметров от двух независимых источников (выпрямительных устройств) и распределения электрической энергии по цепям собственных нужд постоянного тока на понижающих трансформаторных подстанциях с высшим напряжением до 110 кВ для питания оперативных цепей схем релейной защиты и автоматики, а также питания приводов выключателей.
Характеристика | Значение |
---|---|
Род тока главной цепи | постоянный |
Ёмкость аккумуляторной батареи, А*ч | 50...150 |
Номинальное рабочее напряжение главных цепей, В | 220- |
Номинальное рабочее напряжение цепей управления, сигнализации, мониторинга, В | 24- 220- |
Номинальный ток шкафа, А | до 80 |
Номинальный ток главных цепей, А | до 80 |
Номинальный ток защитно-отключающих аппаратов функциональных групп, А | 40, 50, 63 |
Номинальный ток защитно-отключающих аппаратов отходящих линий (присоединений), А | 6, 10, 16 |
Номинальная отключающая способность защитно-отключающих аппаратов, кА | 50 |
Ток 1 сек. термической стойкости главных цепей, кА | 10 |
Номинальное импульсное выдерживаемое напряжение, кВ | 4 |
Количество секций | 1, 2 |
Количество отходящих линий | до 16 |
Габаритные размеры шкафа, мм: ширина высота глубина | 800...1600 2100 600 |
Наименование параметра | Исполнение |
---|---|
Вид обслуживания | односторонний |
Наличие изоляции токоведущих частей | с неизолированными шинами; |
Вид подсоединения главных цепей | кабельный |
Вид системы заземления | IT |
Степень защиты оболочки щита | до IP54 |
Вид управления | местное |
Вид установки коммутационных аппаратов | стационарный |
Климатическое исполнение | УХЛ4 |
Сейсмическая стойкость по MSK64 | не ниже 9 баллов |
Система управления и контроля сети постоянного оперативного тока: Контроллер постоянного тока Базовый измерительный модуль Выпрямительный модуль 2000 Вт | UPC4 Master |
