ОПИСАНИЕ ПРИБОРА:

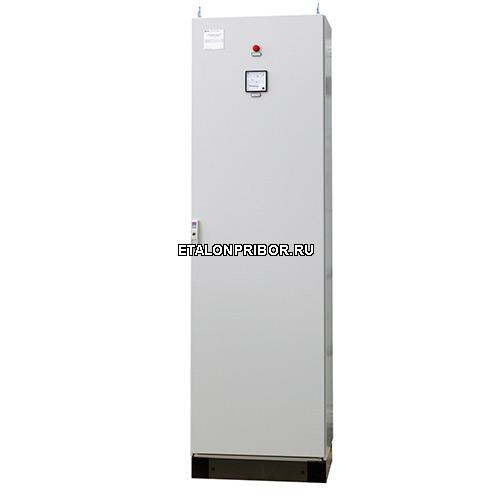

ШРОТ-РА предназначен для приёма электроэнергии от щитов постоянного тока и распределения электрической энергии по цепям собственных нужд постоянного тока на понижающих трансформаторных подстанциях с высшим напряжением до 220 кВ для питания оперативных цепей схем релейной защиты и автоматики, а также питания приводов выключателей. Шкаф устанавливается в помещении релейного щита и РУ 6-10 кВ.
ШРОТ-РА изготавливаются на основе модульной каркасной металлоконструкции фирмы «Rittal», напольной модульной конструкции. Модульная конструкция ускоряет срок изготовления щита и позволяет легко изменить однолинейную схему при необходимости.
Каркас устанавливается на жесткий сборный цоколь, который обеспечивает крепление шкафов к закладным элементам фундамента. На передней и задней поверхностях цоколя выполнены отверстия, предназначенные для крепления к шкафу и к закладным элементам фундамента. После установки шкафов, в отверстия вставляются специальные заглушки.
Шкафы имеют внутреннее секционирование и разделены в зависимости от функционального назначения на отсеки.
Каркас шкафа и внешние элементы покрыты краской, внутренние элементы оцинкованы, что дает гарантии от возникновения очагов коррозии.
Шкаф представляет собой изделие одностороннего обслуживания и состоит из одного шкафа с двумя секциями автоматических выключателей постоянного тока фирмы Schneider Electric, OEZ и других
Характеристика | Значение |
---|---|
Род тока главной цепи | постоянный |
Номинальное рабочее напряжение главных цепей, В | 220- |
Номинальное рабочее напряжение цепей управления, сигнализации, мониторинга, В | 220- |
Номинальный ток шкафа, А | до 100 |
Номинальный ток главных цепей, А | до 100 |
Номинальный ток защитно-отключающих аппаратов функциональных групп, А | 40, 50, 63 |
Номинальный ток защитно-отключающих аппаратов отходящих линий (присоединений), А | 4, 6, 10, 16 |
Номинальная отключающая способность защитно-отключающих аппаратов, кА | 50 |
Ток 1 сек. термической стойкости главных цепей, кА | 10 |
Номинальное импульсное выдерживаемое напряжение, кВ | 4 |
Количество секций | 1, 2 |
Количество отходящих линий | до 40 |
Габаритные размеры шкафа, мм: ширина высота глубина | 600. 800 2100 400 |
Наименование параметра | Исполнение |
---|---|
Вид обслуживания | односторонний |
Наличие изоляции токоведущих частей | с изолированными шинами |
Вид подсоединения главных цепей | кабельный |
Вид системы заземления | IT |
Степень защиты оболочки щита | до IP54 |
Вид управления | ручное |
Вид установки коммутационных аппаратов | стационарный |
Климатическое исполнение | УХЛ4 |
Сейсмическая стойкость по MSK64 | не ниже 9 баллов |
