ОПИСАНИЕ ПРИБОРА:

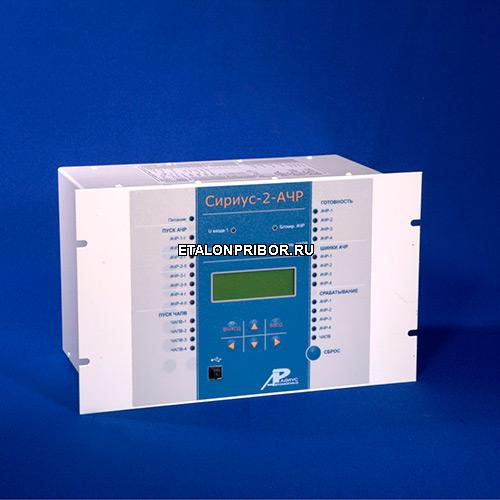

Устройство автоматической частотной разгрузки «Сириус-2-АЧР» предназначено для использования на электростанциях и подстанциях энергосистем с целью ликвидации дефицита активной мощности путем автоматического отключения потребителей при снижении частоты (АЧР) с последующим автоматическим повторным включением отключенных потребителей при восстановлении частоты (ЧАПВ).
Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».
Функции устройства Сириус-2-АЧР
Функции, выполняемые устройством:
- автоматическая частотная разгрузка до 4 групп присоединений;
- автоматическое обратное повторное включение отключенных присоединений;
- возможность блокирования ступеней категории АЧР-I по скорости падения частоты и напряжения;
- возможность блокирования ступеней АЧР от органа направления мощности;
- возможность ускорения ступеней категории АЧР-II по скорости падения частоты;
- обеспечение необходимых блокировок, запрещающих срабатывание АЧР.
Дополнительные сервисные функции:
- встроенные часы-календарь;
- измерение текущих значений напряжений и частоты;
- два (три, в зависимости от вида исполнения) независимых интерфейса линии связи;
Устройство обеспечивает:
- автоматическое отключение определенных под частотную разгрузку присоединений;
- автоматическое повторное включение отключенных присоединений при повышении частоты;
- одновременный контроль двух секций;
- оперативный ввод блокировок в любые очереди АЧР и ЧАПВ;
- сигнализацию при пропадании напряжения с любого из каналов;
- блокировку работы внешними релейными сигналами.
Общие функции платформы Сириус-2
Устройство обеспечивает следующие эксплуатационные возможности:
- выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
- задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
- ввод и хранение уставок защит и автоматики;
- контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
- определение места повреждения линии (для воздушных линий);
- передачу параметров аварии, ввод и изменение уставок по линии связи;
- непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
- блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
- получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
- гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
- высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой.
Устройство не срабатывает ложно и не повреждается:
- при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
- при подаче напряжения оперативного постоянного тока обратной полярности;
- при замыкании на землю цепей оперативного тока.
Технические характеристики устройства Сириус-2-АЧР
| Характеристика | Значение |
|---|---|
| Число аналоговых входов по току | 1 |
| Число аналоговых входов по напряжению | 2 |
| Число дискретных входов | 8 |
| Число дискретных выходных сигналов (групп контактов) | 20 |
| Габаритные размеры (ВхШхГ), мм | 190х305х185 |
| Масса, кг, не более | 7 |
Общие технические характеристики платформы Сириус-2
| Характеристика | Значение |
|---|---|
| Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК | А |
| Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529) | IP52 со стороны лицевой панели |
| Рабочее значение относительной влажности воздуха, % | 98 |
| Предельные рабочие значения температуры окружающего воздуха, °С | от минус 40 до плюс 55 |
| Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее | 25 |
Устройство имеет полностью положительное заключение аттестационной комиссии ОАО «Россети» и рекомендовано к применению.
На основании лицензий на конструирование и изготовление оборудования для атомных станций, полученных ЗАО «РАДИУС Автоматика», устройство допускается для применения на атомных станциях.
Устройство имеет сертификат системы «ГАЗПРОМСЕРТ» о соответствии требованиям нормативных документов ОАО «Газпром».
Устройство «Сириус-2-АЧР» доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:
Устройство «Сириус-2-АЧР-tA-nnnB-ss», где
«Сириус-2-АЧР» - фирменное название устройства;
tA – исполнение устройства по номинальному току вторичной обмотки ТТ:
5А – для номинального тока 5 А;
nnnB – исполнение устройства по напряжению оперативного тока:
24В – для напряжения питания 24 В постоянного тока;
48В – для напряжения питания 48 В постоянного тока;
110В – для напряжения питания 110 В постоянного тока;
220В – для напряжения питания 220 В постоянного или переменного тока;
220В DC - напряжение питания 220В только постоянного тока в соответствии с требованиями СТО 56947007-29.120.40.102-2011;
ss – тип интерфейса связи с АСУ:
И1 – два интерфейса RS485;
И3 – один интерфейс RS485, один интерфейс Ethernet по «витой паре» (100BASE-TX) и протокол обмена Modbus TCP;
И4-FX - один интерфейс RS485, два оптических интерфейса Ethernet (100BASE-FX) и протокол обмена МЭК 61850 (редакция 2);
И4-TX - один интерфейс RS485, два интерфейса Ethernet по «витой паре » (100BASE-TX) и протокол обмена МЭК 61850 (редакция 2).
Пример записи обозначения устройства «Сириус-2-АЧР» с напряжением оперативного питания 220 В, номинальным током ТТ 5 А и дополнительным интерфейсом RS485 при заказе: «Устройство Сириус-2-АЧР-5A-220В-И1».
