Сириус-2-Л и Сириус-21-Л Устройства

ОПИСАНИЕ ПРИБОРА:

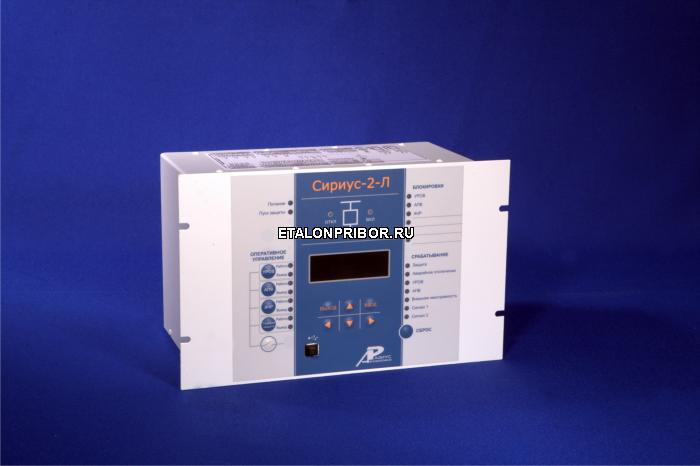

Устройства «Сириус-2-Л» и «Сириус-21-Л» предназначены для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 3–35 кВ.

Устройства «Сириус-2-Л» и «Сириус-21-Л» отличаются друг от друга порядком нумерации клеммников.

Устройства имеют специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».

Устройства имеют специальное исполнение «БПТ», предназначенное специально для применения на подстанциях с переменным оперативным током.

Функции устройств Сириус-2-Л и Сириус-21-Л

Функции защиты:

• трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов;
• автоматический ввод ускорения любых ступеней МТЗ при любом включении выключателя;
• защита от обрыва фазы питающего фидера (ЗОФ);
• защита от однофазных замыканий на землю (ОЗЗ) по сумме высших гармоник;
• защита от однофазных замыканий на землю по току основной частоты;
• выдача сигнала пуска МТЗ для организации логической защиты шин. Функции автоматики, выполняемые устройством:
• операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя;
• возможность подключения внешних защит, например, дуговой, или от однофазных замыканий на землю;
• формирование сигнала УРОВ при отказах своего выключателя; -одно- или двукратное АПВ;
• исполнение внешних сигналов АЧР и ЧАПВ.

Дополнительные сервисные функции:

• определение места повреждения при срабатывании МТЗ;
• фиксация токов в момент аварии;
• дополнительная ступень МТЗ-4 для реализации «адресного» отключения или сигнализации длительных перегрузок;
• измерение времени срабатывания защиты и отключения выключателя;
• встроенные часы-календарь;
• возможность встраивания устройства в систему единого точного времени станции или под- станции;
• измерение текущих фазных токов; -дополнительные реле и светодиоды с функцией, заданной пользователем;
• цифровой осциллограф;
• регистратор событий.

Эксплуатационные возможности:

• выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
• задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
• ввод и хранение уставок защит и автоматики;
• контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
• определение места повреждения линии (для воздушных линий);
• передачу параметров аварии, ввод и изменение уставок по линии связи;
• непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
• блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
• получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
• гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
• высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ.

Устройства не срабатывают ложно и не повреждается:

• при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
• при подаче напряжения оперативного постоянного тока обратной полярности;
• при замыкании на землю цепей оперативного тока.

Особенности исполнения БПТ

• Возможность питания терминала от токовых цепей при глубоких просадках питающего напряжения
• Возможность работы с выключателями с катушками токового отключения по схеме «с дешунтированием»
• Возможность действия выходного отключающего реле на предварительно заряженный конденсатор
• Возможность запитки некоторых важных дискретных входов от развязанного напряжения, вырабатываемого из внутреннего напряжения питания терминала
• Применение бистабильного реле РФК для целей формирования энергонезависимого сигнала «Аварийное отключение» без наличия оперативного питания
• Полнофункциональное соответствие параметров и возможностей с серией устройств «Сириус-2»

Технические характеристики устройств Сириус-2-Л и Сириус-21-Л

Общие технические характеристики платформы Сириус-2

Устройство имеет полностью положительное заключение аттестационной комиссии ОАО «Россети» и рекомендовано к применению.

На основании лицензий на конструирование и изготовление оборудования для атомных станций, полученных ЗАО «РАДИУС Автоматика», устройство допускается для применения на атомных станциях.

Устройство имеет сертификат системы «ГАЗПРОМСЕРТ» о соответствии требованиям нормативных документов ОАО «Газпром».
