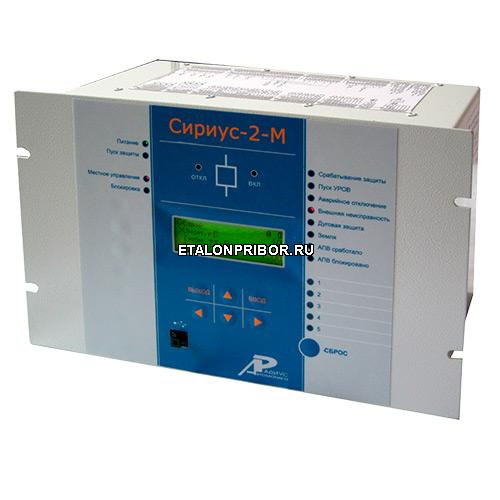

Сириус-2-М Микропроцессорное устройство защиты

ОПИСАНИЕ ПРИБОРА:

Микропроцессорное устройство защиты «Сириус-2-М» предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряже-нием 3–35 кВ.

Функции устройства Сириус-2-М

Функции защиты, выполняемые устройством:

• трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов (любая ступень может быть выполнена направленной, а также может иметь комбинированный пуск по напряжению);
• автоматический ввод ускорения любых ступеней МТЗ при любом включении выключателя; логическая защита шин (ЛЗШ) защита от обрыва фазы питающего фидера (ЗОФ); защита от однофазных замыканий на землю (ОЗЗ) по сумме высших гармоник; двухступенчатая защита от однофазных замыканий на землю по току основной частоты (первая ступень может быть выполнена направленной);
• защита минимального напряжения (ЗМН);
• выдача сигнала пуска МТЗ для организации логической защиты шин.

Функции автоматики, выполняемые устройством:

• операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя; возможность подключения внешних защит, например, дуговой, или от однофазных замыканий на землю;
• формирование сигнала УРОВ при отказах своего выключателя;
• одно- или двукратное АПВ;
• реализация двух алгоритмов блокировки управления в зависимости от типа защищаемого присоединения.

Дополнительные сервисные функции:

• определение места повреждения (ОМП) при срабатывании МТЗ; фиксация токов и напряжений в момент аварии;
• измерение времени срабатывания защиты и отключения выключателя; встроенные часы-календарь;
• возможность встраивания устройства в систему единого точного времени станции или подстанции;
• измерение текущих фазных токов, напряжений, мощности; дополнительные реле и светодиоды с функцией, заданной пользователем;
• цифровой осциллограф; регистратор событий.

Общие функции платформы Сириус-2

Устройство обеспечивает следующие эксплуатационные возможности:

• выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
• задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
• ввод и хранение уставок защит и автоматики;
• контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
• определение места повреждения линии (для воздушных линий);
• передачу параметров аварии, ввод и изменение уставок по линии связи;
• непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
• блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
• получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
• гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
• высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой.

Устройство не срабатывает ложно и не повреждается:

• при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
• при подаче напряжения оперативного постоянного тока обратной полярности;
• при замыкании на землю цепей оперативного тока.

Технические характеристики устройства Сириус-2-М

Общие технические характеристики платформы Сириус-2

Устройство имеет полностью положительное заключение аттестационной комиссии ОАО «Россети» и рекомендовано к применению.

На основании лицензий на конструирование и изготовление оборудования для атомных станций, полученных ЗАО «РАДИУС Автоматика», устройство допускается для применения на атомных станциях.

Устройство имеет сертификат системы «ГАЗПРОМСЕРТ» о соответствии требованиям нормативных документов ОАО «Газпром».
