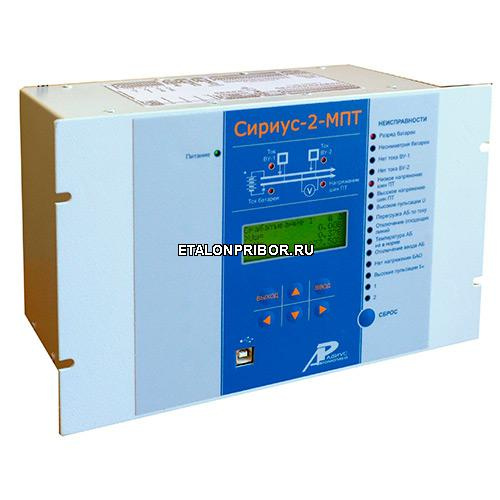

Сириус-2-МПТ-КИ Устройство

ОПИСАНИЕ ПРИБОРА:

Устройство «Сириус-2-МПТ-КИ» для организации мониторинга системы постоянного тока
Устройство имеет встроенную функцию мониторинга и контроля изоляции системы постоянного тока.
Устройство устанавливается в щитах и шкафах постоянного тока подстанций напряжением 6-750 кВ.
Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».

Функции, выполняемые устройством:

• измерение напряжения на шинах постоянного тока;
• измерение напряжение на двух половинах аккумуляторной батареи при наличии у нее центрального вывода;
• измерение коэффициента пульсаций напряжения шин постоянного тока;
• измерение тока заряда-разряда аккумуляторной батареи;
• измерение пульсаций тока аккумуляторной батареи;
• измерение токов от двух зарядно-подзарядных (выпрямительных) устройств;
• измерение напряжений каждого полюса шин постоянного тока относительно «земли»;
• измерение сопротивлений каждого полюса шин постоянного тока относительно «земли»;
• контроль баланса напряжений между двумя половинами аккумуляторной батареи;
• контроль состояния автоматических выключателей АБ и БАО;
• контроль состояния автоматических выключателей или плавких вставок отходящих линий;
• контроль температуры в помещении аккумуляторной батареи;
• контроль понижения сопротивления утечки любого из полюсов шин постоянного тока относительно «земли» ниже заданного значения;
• контроль напряжения смещения средней точки аккумуляторной батареи относительно «земли».

Дополнительные сервисные функции:

• фиксация выхода каждого из наблюдаемых параметров за область допустимых значений;
• сигнализация при выходе каждого из наблюдаемых параметров за область допустимых значений;
• возможность встраивания устройства в систему единого точного времени станции или под- станции;
• индикация измеряемых напряжений, токов и коэффициента пульсаций напряжения;
• цифровое осциллографирование всех входных сигналов;
• возможность формирования предупредительной сигнализации по двум дискретным входам;
• привязка всех событий по времени с помощью встроенных часов-календаря;
• возможность вывода назначенных точек подключения к внутренней ФЛС устройства как на два программируемых реле, так и на два программируемых светодиода на передней панели устройства;
• оценка суммарной емкости системы постоянного тока относительно «земли».

Устройство обеспечивает следующие эксплуатационные возможности:

• задание внутренней конфигурации (ввод/вывод различных функций, выбор порогов срабатывания, временных задержек и т.д.);
• хранение уставок в энергонезависимой памяти;
• передачу измеряемых параметров, ввод и изменение уставок по ЛС;
• непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
• блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
• получение дискретных сигналов от контактных датчиков, выдачу команд предупредительной сигнализации;
• гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
• высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях подстанций и электростанций.

Устройство не срабатывает ложно и не повреждается:

• при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;

• при подаче напряжения оперативного постоянного тока обратной полярности;

• при замыкании на землю цепей оперативного тока.


Технические характеристики устройства Сириус-2-МПТ-КИ

Устройство «Сириус-2-МПТ-КИ» доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

Устройство «Сириус-2-МПТ-КИ-Лx-nnnB-ss», где

«Сириус-2-МПТ-КИ» - фирменное название устройства;

Лх - количество входов от обслуживаемых отходящих линий:
1 – 24 отходящих линии;
2 – 36 отходящих линий

nnnB – исполнение устройства по напряжению оперативного тока
110В – для напряжения питания 110 В постоянного тока;
220В – для напряжения питания 220 В постоянного или переменного тока

ss - тип интерфейса связи с АСУ:
И1 - два интерфейса RS485;
И3 - один интерфейс RS485, один интерфейс Ethernet по «витой паре» (100BASE-TX) и протокол обмена Modbus TCP;
И4-FX - один интерфейс RS485, два оптических интерфейса Ethernet (100BASE-FX) и протокол обмена МЭК 61850 (редакция 2);
И4-TX - один интерфейс RS485, два интерфейса Ethernet по «витой паре » (100BASE-TX) и протокол обмена МЭК 61850 (редакция 2).

Пример записи обозначения устройства «Сириус-2-МПТ-КИ», обслуживающий 24 отходящих линий, с напряжением оперативного питания 220 В и дополнительным интерфейсом RS485 при заказе: «Устройство Сириус-2-МПТ-КИ-Л1-220В-И1».
