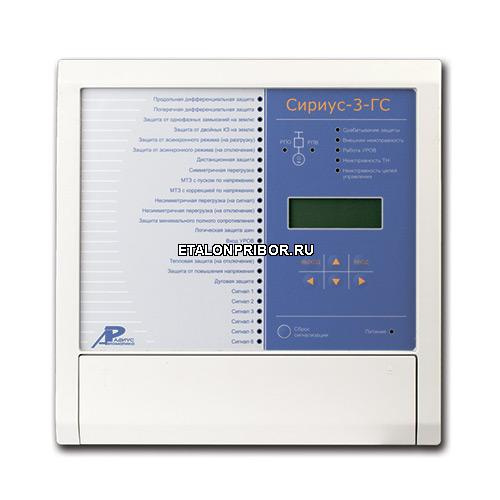

Сириус-3-ГС Микропроцессорное устройство защиты

ОПИСАНИЕ ПРИБОРА:

Микропроцессорное устройство защиты «Сириус-3-ГС» предназначено для защиты статорных цепей турбо- и гидрогенераторов малой и средней мощности (до 160 МВт), работающих на сборные шины. Устройство может также применяться как составная часть защиты блока генератор-трансформатор.

Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».

Функции устройства Сириус-3-ГС

Функции защиты, выполняемые устройством:

• продольная дифференциальная защита (ANSI 87G);
• поперечная дифференциальная защита;
• защита от однофазных замыканий на землю с независимой и обратнозависимой характеристиками (ANSI 64G/67N);
• защита от двойных замыканий на землю;
• МТЗ с пуском по напряжению (защита от внешних КЗ и перегрузок с использованием одного (по U1) или двух (по U1 и U2) пусковых органов по напряжению) (ANSI 50/51);
• защита от симметричных перегрузок (ANSI 49G);
• МТЗ с коррекцией по напряжению (ANSI 50V/51V);
• защита от асинхронного режима с потерей возбуждения (ANSI 40);
• защита от асинхронного режима без потери возбуждения (ANSI 78);
• защита от перегрузки токами обратной последовательности (три ступени с действием на отключение и одна – с действием на сигнал) (ANSI 46);
• защита минимального полного сопротивления (резервная защита от внешних двух- и трехфазных КЗ
• защита выполнена на реле минимального сопротивления с круговой характеристикой с центром в начале координат на плоскости R/X) (ANSI 21);
• дистанционная защита (с круговой характеристикой с центром, смещенным в I квадрант относительно начала координат на плоскости R/X) (ANSI 21);
• логическая защита шин;
• тепловая защита (ANSI 49RMS);
• защита максимального напряжения (ANSI 59);
• защита минимального напряжения (ЗМН) (ANSI 27);
• защита генератора от снижения частоты (ANSI 81U);
• защита от повышения частоты (ЗПЧ) (ANSI 81H);
• защита от обратной мощности (ANSI 32P).

Функции автоматики, выполняемые устройством:

• операции отключения и включения выключателя по внешним командам с защитой «от прыгания» выключателя;
• исполнение внешних сигналов аварийного отключения: дуговой защиты и до восьми внешних защит с программируемым названием;
• блокировка при неисправностях в цепях напряжения (БНН);
• формирование сигнала УРОВ при отказах своего выключателя;
• исполнение входного сигнала УРОВ при отказах нижестоящих выключателей.

Дополнительные сервисные функции:

• определение вида повреждения; фиксация токов и напряжений в момент аварии;
• измерение времени срабатывания защиты и отключения выключателя;
• два набора уставок;
• встроенные часы-календарь;
• возможность встраивания устройства в систему единого точного времени станции или подстанции;
• измерение текущих фазных токов, напряжений, мощности;
• дополнительные реле и светодиоды с функцией, программируемой пользователем;
• технический учет активной и реактивной электроэнергии;
• цифровой осциллограф;
• регистратор событий;
• три независимых интерфейса линии связи.

Общие функции платформы Сириус-3

Устройство обеспечивает следующие эксплуатационные возможности:

• выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
• задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характери- стик и т.д.);
• ввод и хранение уставок защит и автоматики;
• контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
• контроль и индикацию неисправностей во вторичных цепях ТН;
• определение вида повреждения;
• передачу параметров аварии, ввод и изменение уставок по линии связи;
• непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
• блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
• получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
• гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
• высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях присоединения.

Устройство не срабатывает ложно и не повреждается:

• при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
• при подаче напряжения оперативного постоянного тока обратной полярности;
• при замыкании на землю цепей оперативного тока.

Технические характеристики устройства Сириус-3-ГС

Общие технические характеристики платформы Сириус-3

Устройство имеет полностью положительное заключение аттестационной комиссии ОАО «Россети» и рекомендовано к применению.

На основании лицензий на конструирование и изготовление оборудования для атомных станций, полученных ЗАО «РАДИУС Автоматика», устройство допускается для применения на атомных станциях.

Устройство имеет сертификат системы «ГАЗПРОМСЕРТ» о соответствии требованиям нормативных документов ОАО «Газпром».

Устройство «Сириус-3-ГС» доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

Устройство «Сириус-3-ГС-nn-ss», где

«Сириус-3-ГС» - фирменное название устройства;

nn – исполнение устройства по напряжению оперативного тока:
110В – для напряжения питания 110 В постоянного тока;
220В – для напряжения питания 220 В постоянного или переменного тока;

ss – тип интерфейса связи с АСУ:
И1 – два интерфейса RS485;
И3 – один интерфейс RS485, один интерфейс Ethernet по «витой паре» (100BASE-TX) и протокол обмена Modbus TCP;
И4-FX - один интерфейс RS485, два оптических интерфейса Ethernet (100BASE-FX) и протокол обмена МЭК 61850 (редакция 2);
И4-TX - один интерфейс RS485, два интерфейса Ethernet по «витой паре » (100BASE-TX) и протокол обмена МЭК 61850 (редакция 2).

Пример записи обозначения устройства «Сириус-3-ГС» с напряжением оперативного питания 220 В и дополнительным интерфейсом RS485 при заказе: «Устройство Сириус-3-ГС».
