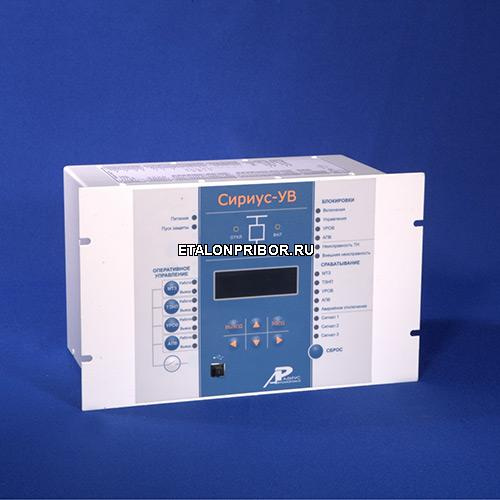

Сириус-3-УВ Устройство микропроцессорной защиты

ОПИСАНИЕ ПРИБОРА:

Устройство микропроцессорной защиты «Сириус-3-УВ» предназначено для выполнения функций управления, автоматики и сигнализа- ции высоковольтного выключателя 110-220 кВ с трехфазным управлением в сетях с эффективнозаземленной нейтралью, а также для выполнения функций резервных защит силового трансформатора или подменных защит воздушной линии. Содержит ступенчатые защиты относительной селективности и функции автоматики.

Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».

Функции защиты, выполняемые устройством:

• Трехступенчатая направленная максимальная токовая защита от междуфазных КЗ с независимой выдержкой времени (МТЗ-1, МТЗ-2, МТЗ-3). Любая из ступеней МТЗ может иметь комбинированный пуск по напряжению по дискретному разрешающему сигналу или от собственных цепей напряжения. Предусмотрена блокировка по содержанию второй гармоники в фазном токе для защиты от ложных срабатываний при броске тока намагничивания (БНТ) силового трансфоматора. Для направленных ступеней МТЗ предусмотрена возможность автоматического перевода в ненаправленный режим, либо вывод из действия данных ступеней при выявлении неисправностей в цепях переменного напряжения (срабатывание БНН), а также вывод направленности при включении выключателя (опробовании).
• Четырехступенчатая направленная токовая защита нулевой последовательности от КЗ на землю с независимой выдержкой времени (ТЗНП-1, ТЗНП-2, ТЗНП-3 и ТЗНП- 4). Предусмотрена блокировка по содержанию второй гармоники в токе нулевой после- довательности для защиты от ложных срабатываний при броске тока намагничивания (БНТ) силового трансформатора. Для направленных ступеней ТЗНП предусмотрена возможность автоматического перевода в ненаправленный режим, либо вывод из действия данных ступеней при выявлении неисправностей в цепях переменного напряжения (срабатывание БНН).
• Автоматический ввод ускорения одной из ступеней МТЗ и ТЗНП при любом включении выключателя.
• Защита от обрыва фаз (ЗОФ) или перекоса нагрузки по отношению токов обратной и прямой последовательности с независимой выдержкой времени с действием на сигнал или на отключение.
• Специальные дискретные входы для подключения сигналов газовой защиты трансформатора и газовой защиты РПН.
• Защита минимального напряжения (ЗМН) с действием на отключение «своего» выключателя, либо на отдельное программируемое реле.
• Защита от повышения напряжения (ЗПН) с действием на реле отключения выключателя или на отдельное реле.
• Защита от появления в первичной сети напряжения нулевой последовательности с действием на отключение выключателя или на отдельное реле.

Функции автоматики, выполняемые устройством:

• Автоматика управления выключателем (АУВ) с трехфазным или пофазным приводом, с двумя электромагнитами отключения. В состав АУВ входят следующие функции:

  • операции отключения и включения выключателя по внешним командам. Защита от многократного включения выключателя;
  • контроль целостности цепей электромагнитов управления (ЭМУ);
  • контроль состояния выключателя по ряду входных дискретных сигналов;
  • защита электромагнитов управления от длительного протекания тока с действием на отдельные выходные реле;
  • защита от непереключения фаз (ЗНФ) и неполнофазного режима (ЗНФР) с действием на реле отключения выключателя и на пуск УРОВ соответственно. Защита применяется при использовании выключателя с пофазным приводом;
  • двухступенчатая защита от снижения давления элегаза (воздуха) в выключателе. Срабатывает при появлении на соответствующих дискретных входах сигнала о снижении давления. Действует на сигнал и на ускоренное срабатывание схемы УРОВ при попытке отключения от одной из защит.
• Трехфазное автоматическое повторное включение выключателя (одно- или двукратное АПВ от цепей несоответствия с возможностью контроля наличия или отсутствия напряжения на линии, наличия или отсутствия напряжения на шинах, с контролем синхронизма).
• Логика устройства резервирования отказов выключателя (УРОВ). Функция УРОВ выполнена на основе индивидуального принципа, что подразумевает наличие независимой логики УРОВ на каждом присоединении. В случае необходимости, имеется возможность использования в централизованной схеме УРОВ. Возможны следующие варианты работы схемы УРОВ:

  • с автоматической проверкой исправности выключателя (с контролем по току и предварительной выработкой команды отключения резервируемого выключателя);
  • с дублированным пуском от защит с использованием реле положения «Включено» выключателя (с контролем по току и контролем посылки отключающего импульса на отключение выключателя от защит).
• Для выявления повреждений в цепях напряжения используется специальная блокировка при неисправностях в цепях напряжения (БНН). Блокировка действует на логику работы защит и на сигнализацию. БНН использует следующие критерии:

  • сравнение напряжения двух вторичных обмоток ТН, собранных по схеме «звезда» и «разомкнутый треугольник (основной критерий, действует без выдержки времени);
  • контроль отключения автомата ТН (по дискретному входу «Автомат ТН», действует без выдержки времени);
  • контроль просадки хотя бы одного из междуфазных напряжений (Uконтр, В, действует через 10 с);
  • контроль нарушения симметрии вторичного напряжения (появление напряжения U2, действует через 10 с). Предусмотрен вывод основного критерия контроля БНН с помощью уставки в случаях, когда напряжения «разомкнутого треугольника» не подведены к устройству или данный критерий контроля не требуется.
  • Блокировка снимается автоматически после исчезновения неисправности.
• Контроль исправности цепей линейного трансформатора напряжения (или шкафа отбора напряжения (ШОН)).
• Четыре дискретных отключающих входа («Внешнее отключение 1 (2,3,4)»), предназначенные для подключения внешних защит. Реализован контроль входов по току, пуск схемы УРОВ от данных сигналов, выработка сигнала блокировки АПВ.

Дополнительные сервисные функции:

• Аварийный осциллограф аналоговых и дискретных сигналов с возможностью гибкой настройки условий пуска, длины и количества осциллограмм.
• Определение вида КЗ.
• Регистратор событий.
• Технический учет активной и реактивной электроэнергии.
• Регистрация и отображение большинства электрических параметров системы.
• Возможность встраивания устройства в систему единого точного времени подстанции или станции.
• Два набора уставок с возможностью выбора текущего с помощью дискретного входа.
• Большое число программируемых реле с возможностью подключения к одной из выбранных точек функциональной схемы.
• Программируемые светодиоды на лицевой панели с возможностью подключения к одной из выбранных точек функциональной схемы, задания цвета и режима работы.
• Возможность работы реле сигнализации «Сигнал» в непрерывном или импульсном режиме работы.
• Наличие трех независимых интерфейсов связи для встраивания в АСУ ТП.

Устройство обеспечивает следующие эксплуатационные возможности:

• выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
• задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
• ввод и хранение уставок защит и автоматики;
• контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
• индикацию положения выключателя; -контроль и индикацию неисправностей во вторичных цепях ТН;
• определение вида повреждения; -передачу параметров аварии, ввод и изменение уставок по линии связи;
• непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
• блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
• возможность подключения по цепям тока к ТТ с номинальным вторичным током 1 А и 5 А;
• получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
• гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
• высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях присоединения.

Устройство не срабатывает ложно и не повреждается:

• при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
• при подаче напряжения оперативного постоянного тока обратной полярности;
• при замыкании на землю цепей оперативного тока.

Технические характеристики устройства Сириус-3-УВ

Общие технические характеристики платформы Сириус-3

Устройство имеет полностью положительное заключение аттестационной комиссии ОАО «Россети» и рекомендовано к применению.

На основании лицензий на конструирование и изготовление оборудования для атомных станций, полученных ЗАО «РАДИУС Автоматика», устройство допускается для применения на атомных станциях.

Устройство имеет сертификат системы «ГАЗПРОМСЕРТ» о соответствии требованиям нормативных документов ОАО «Газпром».

Устройство «Сириус-3-УВ» доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

Устройство «Сириус-3-УВ-nn-ss», где

«Сириус-3-УВ» - фирменное название устройства;

nn – исполнение устройства по напряжению оперативного тока:
110В – для напряжения питания 110 В постоянного тока;
220В – для напряжения питания 220 В постоянного или переменного тока;

ss – тип интерфейса связи с АСУ:
И1 – два интерфейса RS485;
И3 – один интерфейс RS485, один интерфейс Ethernet по «витой паре» (100BASE-TX) и протокол обмена Modbus TCP;
И4-FX - один интерфейс RS485, два оптических интерфейса Ethernet (100BASE-FX) и протокол обмена МЭК 61850 (редакция 2);
И4-TX - один интерфейс RS485, два интерфейса Ethernet по «витой паре » (100BASE-TX) и протокол обмена МЭК 61850 (редакция 2).

Пример записи обозначения устройства «Сириус-3-УВ» с напряжением оперативного питания 220 В и дополнительным интерфейсом RS485 при заказе: «Устройство Сириус-3-УВ-220В-И1».
