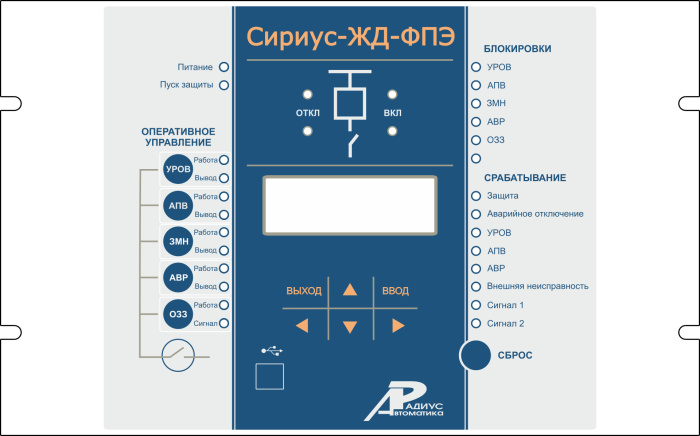

Сириус-ЖД-ФПЭ Микропроцессорное устройство защиты

ОПИСАНИЕ ПРИБОРА:

Микропроцессорное устройство защиты «Сириус-ЖД-ФПЭ» предназначено для выполнения функций релейной защиты, автоматики, управления, измерения и сигнализации фидера продольного электроснабжения в составе тяговых подстанций электрифицированных железных дорог.

Функции, выполняемые устройством:

• Четырехступенчатая МТЗ от междуфазных замыканий
• МТЗ-1 и МТЗ-2 с независимой выдержкой времени, МТЗ-3 и МТЗ-4 с независимой или зависимой (пять времятоковых характеристик) выдержкой времени МТЗ с пуском по напряжению
• Направленная МТЗ с контролем направления мощности
• Автоматический ввод ускорения МТЗ при любом включении выключателя Направленная защита от ОЗЗ, действующая на отключение или на сигнализацию
• ОЗЗ по сумме высших гармоник тока нулевой последовательности ЗОФ по отношению токов прямой и обратной последовательностей
• ЗМН с действием на отключение выключателя с блокировкой АПВ и АВР
• Прием сигналов от датчиков ДгЗ с возможностью контроля тока

Функции автоматики:

• Управление выключателем
• Управление ЛР УРОВ
• АПВ (двукратное)
• АВР на включение выключателя
• Контроль исправности цепей ТН (контроль снижения линейных напряжений, появления напряжения обратной последовательности);

Функции сигнализации:

• Сигнализация пуска и срабатывания защит и автоматики
• Аварийная сигнализация (например, сигнал «Аварийное отключение»)
• Предупредительная сигнализация («Сигнал»)

Устройство обеспечивает следующие эксплуатационные возможности:

• выполнение функций защит, автоматики управления и сигнализации;
• местное и дистанционное задание внутренней конфигурации (ввод защит и автоматики, выбор защитных характеристик, количества ступеней защиты, настройка аварийного осциллографа, функций диодов светоизлучающих (далее – светодиодов) и др.) и ее хранение;
• дистанционное переключение наборов уставок;
• сигнализацию срабатывания защит и автоматики, положения коммутационных аппаратов, неисправности устройства с помощью реле и назначаемых светодиодов, а также по каналу АСУ;
• регистрацию и хранение осциллограмм;
• возможность подключения к одной из выбранных точек функциональной логической схемы с помощью программируемых реле;
• контроль и индикацию положения выключателя, а также исправности его цепей управления, местное и дистанционное управление выключателем, переключение режима управления, диагностику выключателя;
• контроль и индикацию положения ЛР, а также исправности его цепей управления, местное и дистанционное управление ЛР, переключение режима управления, диагностику ЛР;
• измерение текущих значений электрических параметров защищаемого объекта;
• определение вида аварии;
• непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
• блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
• гальваническую развязку входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
• высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ;
• защиту от ложных срабатываний дискретных входных цепей устройства при помехах и нарушениях изоляции в цепях оперативного тока КРУ
• технический учет активной и реактивной электроэнергии.

В устройстве предусмотрены календарь и часы астрономического времени с энергонезависимым питанием с индикацией года, месяца, дня месяца, часа, минуты и секунды с возможностью синхронизации хода часов по АСУ. Устройство обеспечивает синхронизацию внутренних часов от внешнего устройства.

Устройство не срабатывает ложно и не повреждается:

• при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
• при подаче напряжения постоянного и выпрямленного тока обратной полярности;
• при замыкании на землю цепей оперативного тока.

Технические характеристики устройства Сириус-ЖД-ФПЭ

Общие технические характеристики платформы Сириус-ЖД

Устройство «Сириус-ЖД-ФПЭ» доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

Устройство «Сириус-ЖД-ФПЭ-nn-ss», где

«Сириус-ЖД-ФПЭ» - фирменное название устройства;

nn – исполнение устройства по напряжению оперативного тока:
110В – для напряжения питания 110 В постоянного тока;
220В – для напряжения питания 220 В постоянного или переменного тока;

ss – тип интерфейса связи с АСУ:
И1 – два интерфейса RS485;

Пример записи обозначения устройства «Сириус-ЖД-ФПЭ» с напряжением оперативного питания 220 В и дополнительным интерфейсом RS485 при заказе: «Устройство Сириус-ЖД-ФПЭ-220В-И1».
