Сириус-СП Микропроцессорное устройство защиты

ОПИСАНИЕ ПРИБОРА:

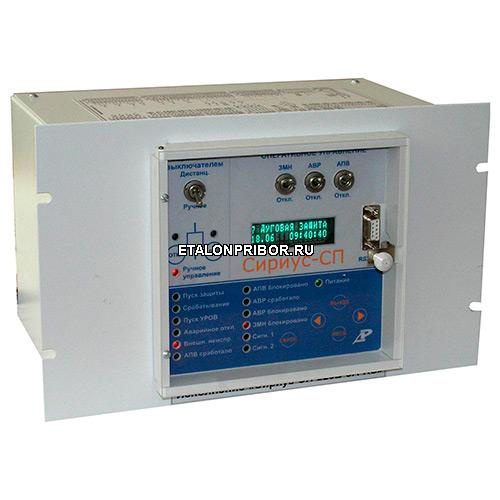

Микропроцессорное устройство защиты «Сириус-СП» предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации секционирующих пунктов напряжением 6–35 кВ.

Функции устройства Сириус-СП

Функции защиты, выполняемые устройством:

• Четырехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов. Любая из ступеней МТЗ может быть выполнена направленной.
• Автоматический ввод ускорения любой из ступеней МТЗ при любом включении выключателя.
• Защита минимального напряжения (ЗМН).
• Защита от повышения напряжения (ЗПН).
• Защита от обрыва фазы питающего фидера (ЗОФ).
• Защита от однофазных замыканий на землю (ОЗЗ).

Функции автоматики, выполняемые устройством:

• Операции отключения и включения выключателя по внешним командам. Защита «от прыгания» выключателя.
• Исполнение внешних сигналов аварийного отключения: дуговой защиты и двух защит с программируемым названием.
• АВР с действием на свой выключатель при пропадании напряжения с одной из сторон.
• Автоматическое восстановление нормального режима (АВНР) с действием на выключатель совмещенного секционирующего пункта при восстановлении напряжения.
• Формирование сигнала УРОВ при отказах своего выключателя.
• Одно-, двух-, трех- или четырехкратное АПВ.

Дополнительные сервисные функции:

• Определение вида и расстояния до места повреждения при срабатывании МТЗ.
• Фиксация токов и напряжений в момент аварии.
• Измерение времени срабатывания защиты и отключения выключателя.
• Встроенные часы-календарь.
• Измерение текущих фазных токов, напряжений, мощности.
• Дополнительные реле и светодиоды с функцией, программируемой пользователем.
• Цифровой осциллограф.
• Регистратор событий.

Общие функции платформы Сириус-2

Устройство обеспечивает следующие эксплуатационные возможности:

• выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
• задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
• ввод и хранение уставок защит и автоматики;
• контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
• определение места повреждения линии (для воздушных линий);
• передачу параметров аварии, ввод и изменение уставок по линии связи;
• непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
• блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
• получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
• гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
• высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой.

Устройство не срабатывает ложно и не повреждается:

• при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
• при подаче напряжения оперативного постоянного тока обратной полярности;
• при замыкании на землю цепей оперативного тока.


Технические характеристики устройства Сириус-СП

Общие технические характеристики платформы Сириус-2

Устройство имеет полностью положительное заключение аттестационной комиссии ОАО «Россети» и рекомендовано к применению.

На основании лицензий на конструирование и изготовление оборудования для атомных станций, полученных ЗАО «РАДИУС Автоматика», устройство допускается для применения на атомных станциях.

Устройство имеет сертификат системы «ГАЗПРОМСЕРТ» о соответствии требованиям нормативных документов ОАО «Газпром».

Устройство «Сириус-СП» доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

Устройство «Сириус-СП-nn-ss», где

«Сириус-СП» - фирменное название устройства;

nn – исполнение устройства по напряжению оперативного тока:
110В – для напряжения питания 110 В постоянного тока;
220В AC – для напряжения питания 220 В постоянного или переменного тока;

ss – тип интерфейса связи с АСУ:
RS – два интерфейса RS485;

Пример записи обозначения устройства «Сириус-СП» с напряжением оперативного питания 220 В и дополнительным интерфейсом RS485 при заказе: «Устройство Сириус-СП-220В АС-RS».
