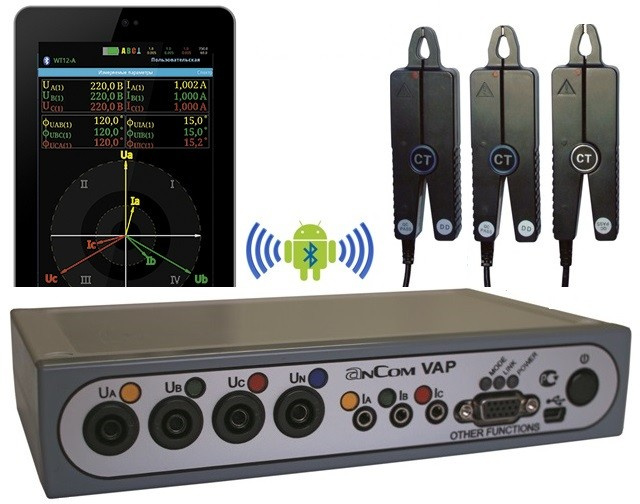

AnCom VAP/30AC/2000AC вольтамперфазометр
Цена:
по запросу
Общая стоимость 0 руб.
Характеристики
Гарантия
36 месяцев
Интервал поверки
24 месяца
Госреестр РФ
64124-16
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Назначение вольтамперфазометра AnCom VAP:
Трехфазный вольтамперфазометр (ВАФ) AnCom VAP предназначен для настройки и контроля фазочувствительных схем релейной защиты (РЗ) и противоаварийной автоматики (ПА) на предприятиях электрических сетей.Для проверки правильности выполнения схем РЗ и ПА прибор отображает векторную диаграмму токов и напряжений 1-ой гармоники по трем фазам (гармонические искажения не влияют на результат измерений).
Вольтамперфазометр также позволяет настраивать и контролировать:
• Измерительные трансформаторы тока и напряжения;
• Параметры качества электрической энергии;
• Сопротивления электрических цепей при токах ±200 мА и 7 мА.
Особенности вольтамперфазометра AnCom VAP:
• Измерение фазовых сдвигов тока от 1 мА (абсолютная погрешность ± 0,5 град при токах от 40 мА);• Отображение векторной диаграммы токов и напряжений 1-ой гармоники по трем фазам (гармонические искажения не влияют на результат измерений);
• Трехфазный: 3 измерительных входа по току 0,001...2000 А, измерения без разрыва цепи (автоматически распознаваемые прибором типы токовых клещей);
• Трехфазный: 3 измерительных входа по напряжению 0,01...750 В;
• Измерение токов, напряжений и мощности – только на 1-ой гармонике, либо действующие значения (1...50 гармоники);
• Измерение нулевой, прямой и обратной последовательностей 1-ой гармоники трехфазного тока и напряжения;
• Точное измерение частоты ±0,01 Гц;
• Поддержка схем подключения: трехфазная четырехпроводная (звезда), трехфазная трехпроводная (треугольник и Арона), однофазная двухпроводная, постоянный ток и напряжение (DC), «прозвонка» электрической цепи;
• Дополнительные измеряемые параметры: постоянное напряжение и ток, импеданс, электрическая мощность (активная, реактивная и полная – суммарная и по каждой фазе);
• Анализ гармоник (до 50) токов и напряжений: графики спектральных составляющих по каждой фазе, коэффициенты искажения синусоидальности кривой, коэффициенты n-ых гармонических составляющих, K-фактор и Crest factor (пик-фактор);
• Коэффициенты мощности и несимметрии напряжения по обратной и нулевой последовательности.
Технология «Мобильный интерфейс»:
• Цветной сенсорный дисплей 7''_ Цветовая индикация измеряемых параметров, соответствующая маркировке входов прибора и измерительных принадлежностей;
_ Перелистываемые виртуальные экраны: значения измеряемых параметров и фазовая диаграмма, спектр напряжений и токов;
_ Панель состояния прибора: схема подключения, тип подключенных клещей, диапазоны измерения тока и напряжения, уровень заряда батареи прибора и т.д.;
• Мгновенная готовность к измерениям
_ Измерительные Задачи (заводские и пользовательские) – наборы специфических настроек ВАФ;
_ Сохранение измерительной Задачи – создание пользовательской настройки ВАФ, характерной для требуемого измерения;
_ Загрузка измерительной Задачи из списка позволит сразу приступить к нужным измерениям без перенастройки прибора. Выбор диапазонов измерений токов и напряжений (ручной и автоматический) осуществляется в процессе измерения;
• Анализ результатов
_ Мониторинг измеряемых параметров в режиме реального времени и «заморозка» результатов измерений на всех виртуальных экранах для детального анализа;
_ Цветовая и звуковая сигнализация при несоответствии значения измеряемого параметра установленной норме min…max, и индикация величины запаса – при соответствии;
_ Сохранение на планшете и совместная работа с результатами измерений: пересылка снимков экрана (значения измеряемых параметров и фазовая диаграмма) по E-mail, загрузка в альбом Google Фото, загрузка на Google Диск, вывод на печать – через беспроводный интерфейс планшета Wi-Fi;
• Справочники и приложения GOOGLE PLAY
_ Чтение технической и справочной литературы прямо с планшета – цветная инструкция на прибор всегда под рукой;
_ Google Play: библиотека приложений для инженера-электрика – оперативный расчет параметров и справочная информация;
_ Коммуникационные возможности планшета: оперативный поиск информации, определение местонахождения и маршрута до объекта, электронный ежедневник и планировщик задач, фото и видеосъемка объекта измерений, ICQ, Skype, E-mail;
• Безопасность и автономность
_ Работа на опасных участках – беспроводное управление ВАФ по радиоканалу Bluetooth (на удалении до 6 м);
_ Мобильный автономный прибор для работы в лабораторных (220В) и полевых условиях (более 24 часов автономной работы) в широком температурном диапазоне и условиях слабой освещенности.
Технические характеристики вольтамперфазометра AnCom VAP:
| Частота , напряжение, сила тока и углы сдвига фаз | |||
| Обозначение | Описание | Диапазон / Условие измерения | Пределы допускаемой основной абсолютной погрешности измерения |
| f , Гц | Частота сети на первой гармонике фазы A ( U A или I A ) | 42,5... 57,5 U A > 100 мВ I A > 100 m А | ± 0,01 |
| U A(1) , U B(1), U C(1) , В | Действующие значения фазных напряжений на первой гармонике | 0,01...0,6 | ±0,018 |
| 0,6...6 | ±0,042 | ||
| 6...60 | ± 0,06 | ||
| 60...750 | ± 0,75 | ||
| U A , U B, U C , В | Действующие значения фазных напряжений (по всем гармоникам, 1...50) | 0,01...0,6 | ±0,018 |
| 0,6...6 | ±0,042 | ||
| 6...60 | ± 0,06 | ||
| 60...750 | ± 0,75 | ||
| I A(1) , I B(1), I C(1) , А | Действующие значения фазных токов на первой гармонике | 0,04...1 (0,005...0,04 А ) | ±0,0003 |
| 0,04...1 | ± 0,005 | ||
| 1...30 | ±0,15 | ||
| I A , I B, I C , А | Действующие значения фазных токов ( по всем гармоникам , 1...50) | 0,04...1 (0,005...0,04 А ) | ±0,0003 |
| 0,04...1 | ± 0,005 | ||
| 1...30 | ±0,15 | ||
| Опорный канал U A ( U A > 60 мВ ) | |||
| φ UIA(1), φ UIB(1), φ UIC(1), град. | Углы между напряжениями и токами одноименных фаз | 0,04...30 А | ± 0,5 град. |
| 0,005... 0,04 А | ± 1 град. | ||
| 0,001...0,005 А | ± 3 град. | ||
| φ UAIA(1) , φ UAIB(1) , φ UAIC(1) , град. | Углы между напряжением фазы A и токами фаз A, B и C | 0,04...30 А | ± 0,5 град. |
| 0,005... 0,04 А | ± 1 град. | ||
| 0,001...0,005 А | ± 3 град. | ||
| φ UAIB(1) , φ UAIC(1) , град. | Углы между напряжением фазы A и напряжениями фаз B и C | 0,06...750 В | ± 0,1 град. |
| Опорный канал I A ( U A > 60 мВ ) | |||
| φ UIA(1), φ UIB(1), φ UIC(1), град. | Углы между напряжениями и токами одноименных фаз | 0,04...30 А | ± 0,5 град. |
| 0,005... 0,04 А | ± 1 град. | ||
| 0,001...0,005 А | ± 3 град. | ||
| φ UAIA(1) , φ UAIB(1) , φ UAIC(1) , град. | Углы между током фазы A и напряжениями фаз A, B и C | 0,04...30 А | ± 0,5 град. |
| 0,005... 0,04 А | ± 1 град. | ||
| 0,001...0,005 А | ± 3 град. | ||
| φ UAIB(1) , φ UAIC(1) , град. | Углы между током фазы A и токами фаз B и C | 0,06...750 В | ± 0,1 град. |
| Прямая, обратная и нулевая последовательности | |||
| Обозначение | Описание | Диапазон / Условие измерения | Пределы допускаемой основной абсолютной погрешности измерения |
| U , В | Постоянное напряжение | 0,08...0,8 (0,014...0,08) | ± 0,002 В |
| 0,08...0,8 | ± 0,0016 В | ||
| 0,8...8 | ± 0,016 В | ||
| 8...80 | ± 0,16 В | ||
| 80...750 | ± 1,5 В | ||
| Напряжение постоянного тока | |||
| Обозначение | Описание | Диапазон / Условие измерения | Пределы допускаемой основной абсолютной погрешности измерения |
| U 1 (1) , U 2 (1) , U 0 (1) , В | Напряжение первой гармоники : для прямой, обратной и нулевой последовательности | 0...330 | ± 0,66 |
| I 1 (1) , I 2 (1) , I 0 (1) , А | Ток первой гармоники: для прямой, обратной и нулевой последовательности | 0,005...0,04 | При минимальном значении одного из токов I A(1) , I B(1), I C(1) =0,005...0,04: ±0,0009 для I 1 (1) , I 2 (1) ± 0,015 для I 0 (1) |
| 0,04...1 | ± 0,015 | ||
| 1...30 | ± 0,45 | ||
| φ U1I1(1) , град . Прямая последовательность | Угол фазового сдвига между напряжением и током : для прямой, обратной и нулевой последовательн ости | При U2, U0, более 260 мВ; I2, I0 более 6 мА; I1 более 80 мА. | ± 0,5 |
| φ U2I2(1) , град . Обратная последовательность | ± 3 | ||
| φ U0I0(1) , град . Нулевая последовательность | ± 3 | ||
| K2U, % | Коэффициент несимметрии напряжения по обратной последовательности | 0,4...20 | ± 0,3 |
| K0U, % | Коэффициент несимметрии напряжения по обратной последовательности | 0,4...20 | ± 0,3 |
| Импеданс | |||
| Обозначение | Описание | Диапазон / Условие измерения | Пределы допускаемой основной абсолютной погрешности измерения |
| Z A , Z B , Z C , Ом | Модуль полного сопротивления | Z > 125/I Z < 125/I | ± 4% I > 5 мА |
| R A , R B , R C , Ом | Активная составляющая полного сопротивления | 15% мА < I < 5 мА | |
| X A , X B , X C , Ом | Реактивная составляющая полного сопротивления | ± 5/I % | |
| Мощность | |||
| Обозначение | Описание | Диапазон / Условие измерения | Пределы допускаемой основной абсолютной погрешности измерения |
| P A , P B , P C , P Σ , Вт | Активная электрическая мощность по каждой фазе и суммарная | K Р = 1 | ± 0,5% |
| K Р = 0,5L...1...0,5С | ± 1,0% | ||
| K Р = 0,2C...1...0,2L | ±[1,0+0,1((P max /P)–1)] % | ||
| P A(1) , P B(1) , P C(1) , P Σ, Вт | Активная электрическая мощность первой гармоники по каждой фазе и суммарная | K Р = 1 | ± 0,5% |
| K Р = 0,5L...1...0,5С | ± 1,0% | ||
| K Р = 0,2C...1...0,2L | ±[1,0+0,1((P max /P)–1)] % | ||
| Q A, Q B, Q C , Q Σ , вар | Реактивная электрическая мощность по каждой фазе и суммарная | K Р = 0,45L...0... –0,45C; K Р = 0,45C...0... –0,45L | ± 1,0% |
| K Р = 0,86L...0... –0,86C; K Р = 0,86C...0... –0,86L | ± 2,0% | ||
| Q A(1) , Q B(1) , Q C(1) , Q Σ , вар | Реактивная электрическая мощность первой гармоники по каждой фазе и суммарная | K Р = 0,45L...0... –0,45C; K Р = 0,45C...0... –0,45L | ± 1,0% |
| K Р = 0,86L...0... –0,86C; K Р = 0,86C...0... –0,86L | ± 2,0% | ||
| S A , S B, S C, S Σ, ВА | Полная электрическая мощность по каждой фазе и суммарная | от 0,1 I max U max до I max U max | ± 1,0% |
| от 0,05 I max U max до 0,1 I max U | ±2,0% | ||
| S A(1) , S B(1) , S C(1) , S Σ(1) , ВА | Полная электрическая мощность первой гармоники по каждой фазе и суммарная | от 0,1 I max U max до I max U max | ± 1,0% |
| от 0,05 I max U max до 0,1 I max U | ±2,0% | ||
| Анализ гармоник | |||
| Обозначение | Описание | Диапазон / Условие измерения | Пределы допускаемой основной абсолютной погрешности измерения |
| K UA , K UB , K UC , % | Коэффициент искажения синусоидальности кривой напряжения | 0,2...30 % K U <1,0 | ± 0,05 |
| 0,2...30 % K U >1,0 | ± 5 % (Относительная) | ||
| K IA , K IB , K IC , % | Коэффициент искажения синусоидальности кривой напряжения | 0,3...50 % K I <1,0 | ± 0,05 |
| 0,3...50 % K I >1,0 | ± 5 % (Относительная) | ||
| K factorIA , K factorIB , K factorIC | K- фактор | - | Не нормируется |
| CFIA, CFIB, CFIC CFUA, CFUB, CFUC | Crest factor фазных токов и напряжений ( Пик - фактор ) | - | Не нормируется |
| K U(n) , % | Коэффициент n- ой гармонической составляющей напряжения со 2 по 50 гармоники | 0,2...30% K U <1,0 | ± 0,05 |
| 0,2...30% K U >1,0 | ±5% ( Относительная ) | ||
| K I(n) , % | Коэффициент n- ой гармонической составляющей тока со 2 по 50 гармоники | 0,3...50% K I <1,0 | ± 0,05 |
| 0,3...50% K I >1,0 | ±5% ( Относительная ) | ||
Общие характеристики вольтамперфазометра AnCom VAP:
| Условия эксплуатации | |||||
| Диапазон рабочих температур, °С | -20...+55 Предельные условия транспортирования: -50...+70 | ||||
| Относительная влажность, при температуре 30°С, % | 90 при 30 °С Предельные условия транспортирования: 95 при 30 °С | ||||
| Атмосферное давление, кПа (мм. рт. ст.) | 70 - 106,7 (537 - 800) Предельные условия транспортирования: 70...106,7 (537... 800) | ||||
| Транспортная тряска | от 80 до 120 ударов в минуту с максимальным ускорением 30 м/с2 и продолжительностью воздействия 1 час | ||||
| Массогабаритные характеристики | |||||
| Масса приборного блока ВАФ, кг | 0,59 ± 0,02 | ||||
| Масса сумки при транспортировке ВАФ и принадлежностей, кг | менее 4 | ||||
| Надежность | |||||
| Средний срок службы (кроме аккумулятора, планшета и сетевого адаптера), лет | не менее 10 | ||||
| Средняя наработка на отказ, ч | не менее 10000 | ||||
| Питание | |||||
| Питание в рабочем режиме | автономное и от сети | ||||
| Время автономной работы | не менее 24 часов | ||||
| Заряд аккумуляторов через интерфейс USB-mini | от USB порта компьютера или адаптера ~220В->5В/1А | ||||
| Индикация | процесса заряда аккумулятора и уровня заряда | ||||
| Электробезопасность: защита от поражения электрическим током | |||||
| Параметр | Приборный блок | Токовые клещи | |||
| ТК-ЗОАС- А (В, С) | ТК- 800АС-А (В, С) | тк- 2000АС-А (В, С) | тк- 200DC-A | ||
| Класс защиты от поражения электрическим током | II | II | II | II | II |
| Категория монтажа (категория перенапряжения, CAT) | II | II | III | III | II |
Комплект поставки AnCom VAP/30AC/2000AC:
| № | Наименование | Количество |
| 1 | Приборный блок VAP | 1 |
| 2 | Кабель измерения напряжения КИ20-A | 1 |
| 3 | Кабель измерения напряжения КИ20-B | 1 |
| 4 | Кабель измерения напряжения КИ20-C | 1 |
| 5 | Кабель измерения напряжения КИ20-N | 1 |
| 6 | Зажим «крокодил» П7 | 1 |
| 7 | Зажим «крокодил» П8 | 3 |
| 8 | Кабель измерения сопротивления КИ21 | 1 |
| 9 | Источник питания ИП-5В/USB | 1 |
| 10 | Кабель USB-A/B mini | 1 |
| 11 | Сумка функциональная VAP-СФ | 1 |
| 12 | Коробка транспортная картонная VAP-КТ | 1 |
| 13 | Android Планшет *1 | 1 |
| 14 | Носитель информации для хранения Документации и ПО | 1 |
| 15 | Руководство по эксплуатации (в памяти планшета) | 1 |
| 16 | Методика поверки (в памяти планшета) | 1 |
| 17 | Дистрибутив ПО (при отсутсвии в памяти планшета, скачайте с сайта производителя) | 1 |
| 18 | Формуляр | 1 |
| 19 | Токовые клещи для измерения переменного тока до 30А ТК-30AC | 3 |
| 20 | Токовые клещи для измерения переменного тока до 2000А ТК-2000AC | 1 |
| 21 | Адаптер токовых клещей АТК-2000AC | 1 |
| 22 | Сумка транспортная | 1 |
Развернуть полное описание
ДОСТАВКА
Вы можете выбрать любой наиболее удобный способ из перечисленных ниже:
- Самовывоз со склада компании ЭТАЛОНПРИБОР
- Доставка через транспортную компанию "Деловые линии"
- Доставка экспресс - почтой "ПОНИ-ЭКСПРЕСС" до двери
- Доставка по Москве и области нашими экспедиторами и курьерами
- Доставка через транспортную компанию "ПЭК"
- Отправка посылкой с помощью Почты России
- Доставка через транспортную компанию покупателя
Доставка до терминала ТК «Деловые линии» осуществляется нами бесплатно.
ОПЛАТА
Мы принимаем оплату:
- по безналичному расчету
- перечислением денежных средств на расчетный счет для юридических лиц
- банковским переводом для физических.
Цены на поставляемые нами товар всегда ниже, чем у наших конкурентов.
Гарантия и возврат
Условия гарантийного обслуживания
- Гарантия действительна только при наличии гарантийного талона с указанием заводского номера изделия, гарантийного срока и печати поставщика.
- Гарантия предусматривает бесплатный ремонт изделия или замену запасных частей, комплектующих в течении гарантийного срока, указанного в гарантийном талоне.
- Заводской номер и наименование изделия должны соответствовать указанным в гарантийном талоне.
- Изделие снимается с гарантийного обслуживания в следующих случаях:
- Нарушения условий эксплуатации, изложенных в технической документации изделия, которые привели к выходу изделия из строя, включая неисправности, вызванные использованием нештатных аксессуаров;
- Нарушения гарантийных пломб, в случае наличия следов вскрытия или взлома корпуса изделия;
- Ремонта в неуполномоченном сервисном центре или самостоятельно (кроме элементов и источников питания, замена которых предусмотрена производителем);
- Использования изделия не по назначению;
- Нарушения правил хранения и транспортирования;
- Наличия внешних механических повреждений, включая повреждения разъёмов и контактов;
- Наличия внешних повреждений, вызванных стихией, пожаром, молнией, высоким напряжением;
- Попадания внутрь влаги, инородных предметов и т.п.
- Неправильном включении в сеть.
- Гарантия не распространяется на расходные материалы и прочие детали, имеющие ограниченный срок службы: элементы питания (в т.ч. аккумуляторы), имеющие ограниченную прочность.
- Недополученная в связи с появлением неисправности прибыль и другие косвенные расходы не подлежат возмещению.
Гарантия не распространяется на ущерб, причиненный другому оборудованию, работающему вместе с данным изделием.
Отзывы о товаре AnCom VAP/30AC/2000AC вольтамперфазометр
12.02.2020
Отзыв:
Долго выбирал, в итоге купил AnCom VAP/30AC/2000AC вольтамперфазометр. Не пожалел.
13.10.2019
Отзыв:
Советую приобрести этот лучший прибор
Файлы для загрузки
Сервисное обслуживание
Похожие товары
Цена: по запросу
В корзину
Хит продаж
Цена: по запросу
В корзину
Хит продаж
Полезные статьи
Цифровой тахометр — это прибор, предназначенный для измерения частоты вращения различных объектов, таких как валы, двигатели и роторы. В отличие от аналоговых моделей, цифровые тахометры обеспечивают высокую точность измерений и удобство использования благодаря современным технологиям и информативному дисплею. Они широко используются в самых разных отраслях: от автомобильного сервиса и промышленности до научных исследований и контроля вентиляционных систем.
Мегаомметр – это специализированный прибор, предназначенный для измерения сопротивления изоляции электрических цепей и оборудования. В условиях современного мира, где электричество играет ключевую роль во всех сферах жизни, обеспечение безопасности и надежности электрических систем становится особенно важным. От качества изоляции проводников и оборудования зависит не только эффективность их работы, но и безопасность людей и объектов, которые они обслуживают.
Измерительные приборы играют ключевую роль в различных отраслях, начиная от промышленности и строительства, заканчивая медициной и научными исследованиями. Правильная эксплуатация и уход за этими приборами являются залогом точных измерений и долговечности оборудования.
Осциллографы играют ключевую роль в современных лабораториях и на производственных предприятиях, являясь незаменимым инструментом для анализа и визуализации электрических сигналов. Независимо от того, являетесь ли вы инженером-электронщиком, студентом технического вуза или энтузиастом электроники, понимание принципов работы осциллографов, их видов и характеристик, а также правил эксплуатации и ухода за ними, имеет первостепенное значение.
Амперметр предназначен для измерения величины тока в электрических цепях, выраженной в амперах. В основе его работы лежит простой принцип: инструмент позволяет наглядно увидеть мощность тока, потребляемого устройствами, подключенными к сети. Обычно амперметр подключают в цепь с нагрузкой, поэтому ток, протекающий через него, идентичен току, проходящему через любой другой элемент цепи, будь то нагреватель, мотор или лампочка.
На этапах возведения, отделки и монтажа различных сооружений большую роль играют точность разметки и идеальное выравнивание. Достижение профессиональных стандартов качества возможно при использовании лазерного нивелира. Для выбора подходящей модели целесообразно ознакомиться с механизмом работы этих устройств.
В сфере строительства и дизайна, где важно точно определить параметры пространства, используются специализированные устройства для разметки — лазерные нивелиры. Ротационные модели таких инструментов выполняют проекции линий с помощью вращающегося лазерного луча. Ротационные нивелиры идеально подходят для больших открытых пространств.
Вольтметр — это электрический измерительный прибор, предназначенный для измерения напряжения в электрической цепи. От точности его показаний во многом зависит безопасность и эффективность работы электрооборудования. Но как же он устроен? Давайте разберемся.
Газоанализаторы – это высокотехнологичные устройства, которые используются для определения состава газовых смесей и измерения концентрации отдельных компонентов. Они играют важную роль в различных отраслях, таких как экология, промышленность, медицина и других. Понимание принципа работы этих устройств поможет лучше понять, как они способны предоставить точные и надежные данные. Давайте рассмотрим устройство и принцип действия газоанализатора.
Омметр — это измерительное устройство, предназначенное для определения сопротивления электрических цепей и элементов. Этот прибор играет важную роль в работе электротехников, электронщиков и других специалистов, работающих с электротехническим и электронным оборудованием. Ниже мы рассмотрим, где и как используется омметр.Новинки
Цена: по запросу
В корзину
Хит продаж
Недавно просмотренные
ИНН: 5029242996
ОГРН: 1195081019836
ОГРН: 1195081019836
