Назначение вольамперфазометра ВАФ-А:
Вольтамперфазометр ВАФ-А - полностью автоматизированный универсальный прибор, предназначенный для обеспечения работы главного энергетика, службы релейной защиты и автоматики, предприятий энергонадзора и энергосбыта.
Вольтамперфазометр ВАФ-А предназначен для:
Отличительные особенности ПАРМА ВАФ-А:
жидкокристаллический дисплей 2 строки по 16 символов для одновременного отображения до 4-х измеряемых параметров;
подсветка дисплея для работы в условиях слабой освещенности;
полная автоматизация выбора режима работы и диапазона измерения на основании установленных приоритетов;
универсальное питание;
малая потребляемая мощность и, как следствие, большей продолжительностью работы при автономном питании;
малые габариты и масса;
удобство работы с труднодоступными токоведущими линиями.
Технические характеристики прибора "Парма ВАФ-А":
Параметр | Значение |
Предел измерения напряжения постоянного тока, В | 460 |
Предел измерения действующего значения напряжения переменного тока, В | 460 |
Предел измерения действующего значения силы переменного тока, мА | 10000 |
Диапазон измерения угла сдвига фаз между током и током, напряжением и напряжением, напряжением и током, град | ±180 |
Диапазон измерения частоты, Гц | 45 - 65 |
Допускаемая относительная погрешность измерения напряжения постоянного тока, % | 1+0,1(Uk/Uи-1) |
Допускаемая относительная погрешность измерения действующего значения напряжения переменного тока, % | 1+0,1(Uk/Uи-1) |
Допускаемая относительная погрешность измерения действующего значения силы тока, % | 1+0,1(Ik/Iи-1) |
Допускаемая приведенная погрешность измерения угла сдвига фаз, % | 1 |
Допускаемая приведенная погрешность измерения мощности, % | 3 |
Допускаемая относительная погрешность измерения частоты, % | 0,1 |
Входное сопротивление каналов напряжения, не менее, Мом | 1 |
Предельное значение напряжения, которое может быть показано на дисплее, не менее, В | 600 |
Раскрытие магнитопровода токоизмерительных клещей, мм | 9 ±0,5 |
Температура окружающего воздуха, °С | от -20 до +55 |
Относительная влажность воздуха, % | 90 при 30°С |
Атмосферное давление, кПа | от 70 до 106,7 |
Напряжение питающей сети, В | 220 ±44 |
Частота питающей сети, Гц | 45 - 52 |
Напряжение постоянного тока (4 гальванических элемента: размер С). Батарейное питание включается автоматически, при удалении из гнезда колодки кабеля сетевого питания. | 6 В |
Масса, не более, кг | 1 |
Габариты, не более, мм | 180х70х120 |

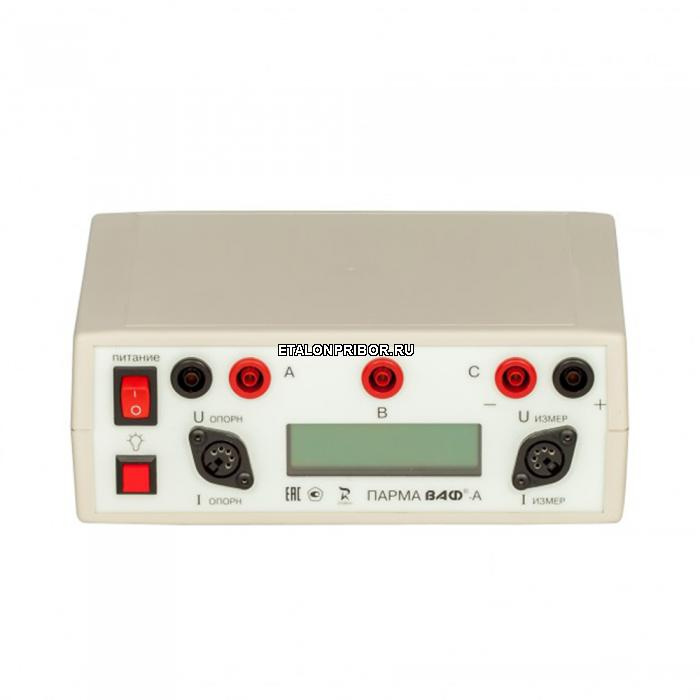

Конструкция прибора "Парма ВАФ-А":
Прибор имеет изолированный корпус из ударопрочной пластмассы, помещен в мягкую сумку с ремнем, служащую также для хранения аксессуаров. Небольшой вес и габариты обеспечивают легкость переноски. Корпус состоит из верхней крышки и основания, соединенных четырьмя винтами, и двух стенок: передней и задней. На задней стенке расположена крышка для размещения батареи автономного питания. На передней панели имеется выключатель питания прибора, кнопка включении подсветки дисплея, сдвоенная клемма для присоединения сигнала напряжения фазы (А) или Uопорн, одиночная клемма для присоединения сигнала напряжения фазы (С) или Uизмер, гнездо для включения токоизмерительных клещей Iопорн, гнездо для включения токоизмерительных клещей Iизмер, дисплей. На основании сбоку расположено гнездо для подключения питающей сети 220В.
Сертификаты:
Вольтамперфазометр "Парма ВАФ-А" имеет сертификат соответствия в системе сертификации ГОСТ-Р № РОСС RU.МЕ35.B00668, № 5859154 и сертификат утверждения типа средств измерений (СИ) № RU.C.34.022.A №11149. Прибор внесен в Госреестр СИ под №22029-01.
Сертификат соответствия в системе сертификации ГОСТ-Р № РОСС RU.МЕ35.H00174, №0282343.
Вольтамперфазометр разработан в соответствии с требованиями ГОСТ 22261 и действующих стандартов ГСИ.
Лицензия на изготовление средств измерений №1194.
Прибор поставляется со свидетельством о Государственной поверке.
Сертификат утверждения типа СИ в республике Беларусь №2080, номер в Госреестре РБ 03 13 1724 02.
Сертификат утверждения типа СИ в республике Казахстан №880, номер в Госреестре №KZ.02.03.00100-2002/22029-01.
Свидетельство о признании на Украине (внесение в Госреестр) № UA-MI/3-675-2004.
