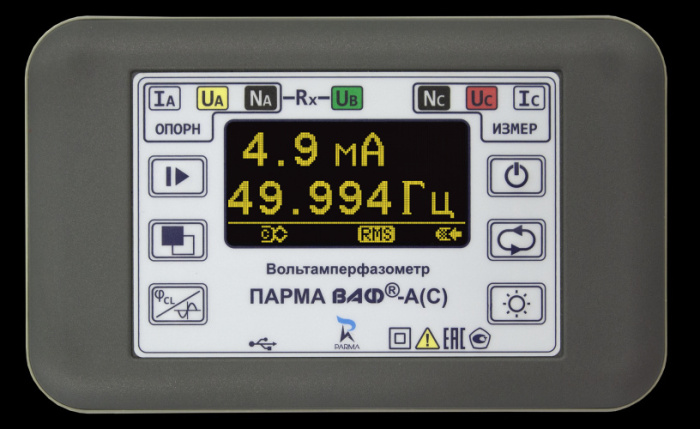

Парма ВАФ-А(С) вольтамперфазометр
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Назначение
На смену легендарному ПАРМА ВАФ®-А
Область применения:
эксплуатационное обслуживание релейных схем защиты и силовых цепей электроустановок
фазировка при наладке дифференциальной защиты, подключения трансформаторов тока и напряжения, электродвигателей
контроль правильной фазировки цепей учета присоединения
снятие вольт-амперной характеристики и измерения углов
контроль одно- и трехфазных цепей в шкафах электропитания
Отличительные особенности:
измерение силы переменного тока с высокой точностью от 4 мА до 40 А
высокая точность измерения угла сдвига фаз при напряжении от 0,3 В и силе тока от 4 мА
магнит, встроенный в корпус прибора, позволяющий фиксировать его на сумке с встроенной металлической пластиной или на любой металлической поверхности
корпус из ударопрочной пластмассы
контрастный дисплей с крупным шрифтом позволяет считывать данные с прибора в сильный мороз и на солнце
регулируемая яркость дисплея
питание от аккумуляторных батарей NiMH типа АА - 4 шт. (в комплекте поставки) или батареек
время непрерывной работы от аккумуляторных батарей - не менее б часов
сетевой блок питания с разъёмом microUSB
расширенный диапазон температуры окружающего воздуха в рабочих условиях - от -20 до +55 °С
Масса: измерительного блока – не более 1 кг, (измерительного блока
опорных и измерительных датчиков тока, упакованных в сумку) – не более 2,2 кг.
Габаритные размеры: измерительного блока – не более 156х98х36 мм,
(измерительного блока опорных и измерительных датчиков тока, упакованных в сумку)– не более 255х150х160 мм
Измеряемые величины:
действующее значение напряжения и силы переменного тока
действующее значение напряжения и силы переменного тока основной частоты
частота напряжения и силы переменного тока
угол сдвига фаз между напряжением и напряжением
угол сдвига фаз между током и током
угол сдвига фаз между током и напряжением
угол сдвига фаз между напряжением и током
активная, реактивная и полная мощность
коэффициент мощности - cos ср
проверка целостности электрических проводников и цепей электрической сети (функция прозвонки) с защитой от напряжения в контролируемых цепях
определение последовательности чередования фаз в трехфазных системах с номинальным междуфазным напряжением в диапазоне от 100 до 380 В, как со средней точкой, так и без нее
Технические характеристики
Измеряемый параметр | Диапазон измерения | Пределы допускаемой погрешности при измерении приведенной1), (g) % относительной, (δ) % абсолютной (D) | Примечания |
Напряжение постоянного тока, U, В | 0,5…600 | Δ = ± (0,5+0,005·Х) | |
Напряжение переменного тока первой гармоники, U(1), В | 0,3…600 | γ = ± 0,05 % | при U ≤ 0,1 UК |
δ = ± 0,5 % | при U ≥ 0,1 UК | ||
Напряжение переменного тока, URMS, В | 0,3…600 | γ = ± 0,05 % | при U ≤ 0,1 UК |
δ = ± 0,5 % | при U ≥ 0,1 UК | ||
Сила переменного тока первой гармоники, I(1), А | 0,004…40 | γ = ± 0,01 % | при I ≤ 0,1 IК |
δ = ± 1 % | при I ≥ 0,1 IК | ||
Сила переменного тока, IRMS, А | 0,004…40 | γ = ± 0,01 % | при I ≤ 0,1 IК |
δ = ± 1 % | при I ≥ 0,1 IК | ||
Сопротивление цепи, R Ом | 1…500 | D = ± (0,3+0,035·X) | |
Частота напряжения и силы переменного тока, f Гц | 45…55 | D = ± 0,01 | при U ≥2 В и I ≥100 мA |
D = ± 0,05 | при 0,4 ≤ U ≤ 2 В и 5 ≤ I ≤ 100 мА | ||
Углы сдвига фаз, градус | 0 до 360 | D = ± 1 | при U ≥ 10 В и I ≥10 мA |
D = ± 3 | при U ≤ 10 В и I ≤10 мА | ||
Коэффициент мощности, cos φ | от минус 1 до 1 | ||
Активная мощность, Р, Вт | 0…24000 | γ = ± 0,003 % | при Р ≤ 24 Вт |
δ = ± 3 % | при Р ≥ 24 Вт | ||
Реактивная мощность, Q, вар | 0…24000 | γ = ± 0,003 % | при Q ≤ 24 вар |
δ = ± 3 % | при Q ≥ 24 вар | ||
Полная мощность, S, В·А | 0…24000 | γ = ± 0,003 % | при S ≤ 24 В·А |
δ = ± 3 % | при S ≥ 24 В·А | ||
1)Для расчета приведенной погрешности измерений за нормирующее значение принимается конечное значение диапазона измерения Где – UК, IК – конечное значение диапазона измерения. URMS, IRMS – действующее значение напряжения, силы переменного тока, U(1), I(1) – значение напряжения, силы переменного тока первой гармоники, Х – измеренное значение напряжения, сопротивления | |||
Входное сопротивление каналов напряжения, МОм, не менее | 1 |
Время установления рабочего режима, с, не более | 10 |
Питание прибора: | |
от встраиваемого источника постоянного тока 4 аккумуляторные батареи NiMH 1,2 В типоразмера АА (ГОСТ Р МЭК 60086-1-2010), В | 4,8 |
Потребляемая мощность | |
от встраиваемых источников постоянного тока, В·А, не более | 2,5 |
Масса: прибор (измерительный блок, ДТ (опорные и измерительные), упакованные в сумку), кг, не более | 2,2
|
Габаритные размеры: прибор (измерительный блок) мм, не более Прибор (измерительный блок, опорные и измерительные ДТ, упакованные в сумку) мм, не более | 156х98х36
(255×150×160) |
Условия эксплуатации: | |
температура окружающего воздуха, °С | от минус 20 до 55 |
относительная влажность воздуха при 30°С, % | 90 |
атмосферное давление, кПа | от 84 до 106, 7 |
Среднее время восстановления работоспособного состояния, ч | не менее 1 |
Средняя наработка на отказ, ч, не менее | 8000 |
Средний срок службы, лет, не менее | 10 |
Нормальные условия применения прибора:
- номинальная температура окружающего воздуха, °С 20
- допускаемое отклонение температуры окружающего воздуха, °С ± 5
- относительная влажность воздуха, % от 30 до 80
- атмосферное давление, кПа от 84 до 106
Комплектность средства измерений «ПАРМА ВАФ®-А(С)
В комплект поставки вольтамперфазометров «ПАРМА ВАФ®-А(С)» входят:
- измерительный блок – 1 шт.
- ДТ (измерительный канал)* – 1 шт.
- ДТ (опорный канал)*– 1 шт.
- щупы напряжения – 2 пары
- набор измерительных щупов (универсальный)** – 1 комплект
- сетевой блок питания microUSB – 1 шт.
- Вольтамперфазометр «ПАРМА ВАФ®-А(С)». Руководство по эксплуатации РА1.007.004РЭ
- ВольтамперфазометраПАРМА ВАФ®-А(С)». Методика поверки РА1.007.004МП – 1 экз.***
- Вольтамперфазометр «ПАРМА ВАФ®-А(С)». Формуляр РА1.007.004ФО – 1 экз.
- аккумуляторные батареи типоразмера AA – 4 шт.
- сумка – 1 шт.
* - поставляется в зависимости от исполнения изделия
** - поставляется по дополнительному заказу
*** - поставляется на электронном носителе
В набор измерительных щупов «универсальный» входит:
· зажимы (крокодилы): черный – 1 шт.; красный – 1 шт.; желтый – 1 шт.; зеленый – 1 шт.
· тест – провода: черный – 1 шт.; красный – 1 шт.; желтый – 1 шт.; зеленый – 1 шт.
· измерительные наконечники: черный – 1 шт.; красный – 1 шт.
· тест – зажимы: черный – 1 шт.; красный – 1 шт.
· переходник «гнездо - штеккер» (банан): (4 мм, 10 А, черный) – 1 шт.; (4 мм, 10 А, красный) – 1 шт.
