Микровеберметр Ф191 (Ф-191, Ф 191)
Предназначен для измерения малых постоянных магнитных потоков и индукции в воздушных зазорах магнитных цепей.
Диапазон измерений: 0-2000мкВб
Погрешность: 1%
Микровеберметры Ф191 предназначены для измерения малых постоянных магнитных потоков и индукции в воздушных зазорах магнитных цепей.
МикровеберметрыФ191 предназначены для работы в сухих закрытых и отапливаемых помещениях при температуре окружающего воздуха от 10 до 35 °С и относительной влажности 80 % при 25 °С (группа 2 ГОСТ 22261-76).
Для работы в условиях тропического климата в интервале температур от 10 до 25 °С и относительной влажности 80 % при 25 °С предназначен микровеберметр Ф191 04.1 (исполнение 0, категория 4.1 ГОСТ 15150-60).

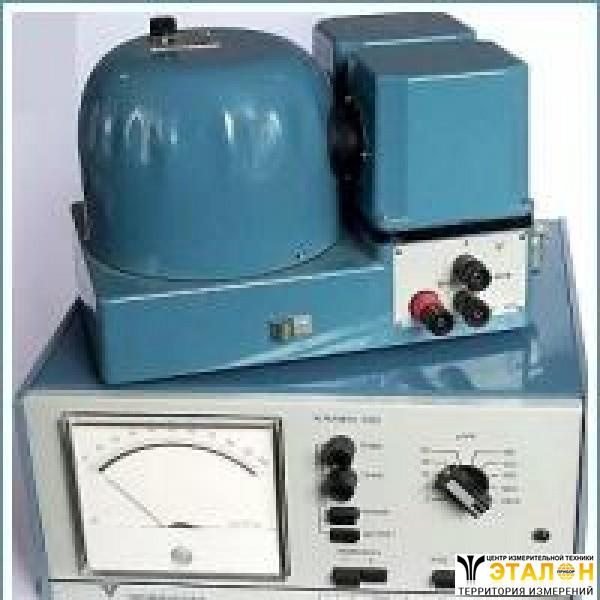

МикровеберметрФ191 состоит из блоков: фотогальванометрического усилителя Ф191/Ф; управления Ф191/У.
Технические данные
Диапазон измерений, предел допускаемой основной погрешности, сопротивление цепи измерений, время сползания указателя приведены в табл.1.
Таблица 1.
Диапазон измерений, мкВб | Предел допускаемой основной погрешности, % | Сопротивление цепи измерений, Ом, не более | Время сползания указателя на 1 деление, с, не менее |
2-0-2мкВб | ±2,5 | 100 | 10 |
5-0-5мкВб | ±1,0 | 100 | 15 |
10-0-10мкВб | ±1,0 | 150 | 20 |
20-0-20мкВб | +1,0 | 150 | 30 |
50-0-50мкВб | ±1,0 | 300 | 60 |
100-0-100мкВб | ±1,0 | 300 | 60 |
200-0-200мкВб | ±1,0 | 500 | 60 |
500-0-500мкВб | +1,0 | 500 | 80 |
1000-0-1000мкВб | ±1,0 | 1000 | 80 |
2000-0-2000мкВб | ±1,0 | 1000 | 80 |
Основная погрешность выражается в процентах от конечного значения диапазона измерений. Предел допускаемой дополнительной погрешности микровеберметра Ф191, вызванной изменением положения блока управления от нормального положения на 5° в любую сторону, равен пределу допускаемой основной погрешности. При этом корректор блока обеспечивает возвращение указателя к нулевой отметке шкалы.
Предел допускаемой дополнительной погрешности микро вебер-метра, вызыванной отклонением температуры окружающего воздуха от (20±5) °С до любой температуры в пределах, установленных рабочими условиями применения, равен пределу допускаемой основной погрешности на каждые 10 °С изменения температуры.
Предел допускаемой дополнительной погрешности микровеберметра, вызванной отклонением напряжения электропитания от нормального значения на ±10 %, равен половине предела допускаемой основной погрешности.
Время установления рабочего режима микровеберметра Ф191 не превышает 30 минут. Продолжительность непрерывной работы микровеберметра Ф191 не менее 8 часов в сутки. Предел допускаемой дополнительной погрешности микровеберметра Ф191 под влиянием однородного постоянного магнитного поля с индукцией 0,5 мТ равен ±2,5 % для диапазона измерений 2-0-2 мкВб и ±1% для остальных диапазонов.
Изоляция между цепью питания и корпусом микровеберметра Ф191 выдерживает в течение 1 миндействие напряжения 1,5 кВчастотой 50 Гц в нормальных условиях применения. Сопротивление изоляции между цепью питания и корпусом не менее 20 МОм в нормальных условиях применения.
Питание микровеберметра Ф191 производится от однофазной сети переменного тока (220±22)В частотой (50±1) Гц. Потребляемая мощность не более 30 ВА. Габаритные размеры микровеберметра: фотогальванометрического усилителя Ф191/Ф - 298x184x196 мм; блока управления Ф191/У 317x150x345 мм. Масса: блока Ф191/Ф - не более 5,5 кг; блока Ф191/У - не более 7 кг.
