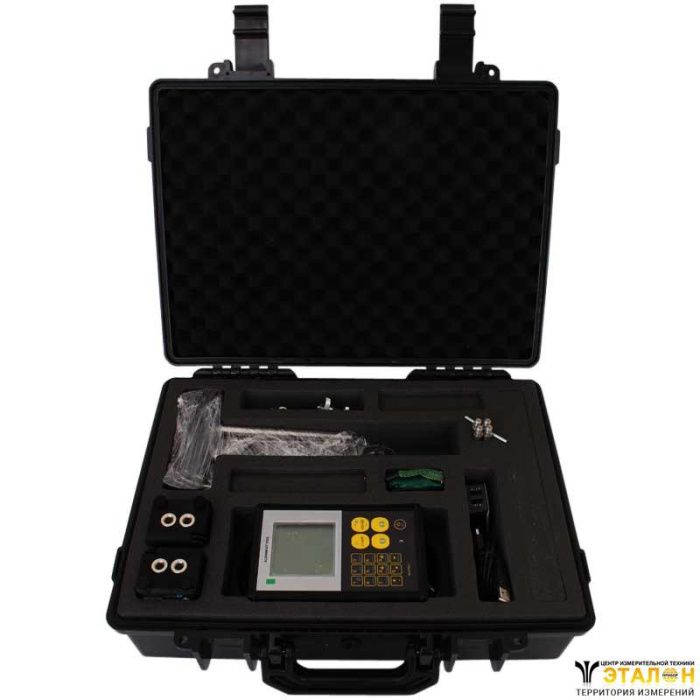

Система лазерной центровки механизмов ABB-701 предназначена для центровки механизмов, валопроводов, станков, определение плоскостности с обеспечением точности выполнения работ в кратчайшее время.
Максимальное расстояние между измерительными блоками | 5 м |
Эксплуатационная температура | от -10 до +55 °C |
Точность измерения | 1% |
Тип лазера | видимый красный 635-670 nm, <1 mW |
Тип детектора | позиционно-чувствительные фотодиоды, 10х10 мм |
Разрешающая способность | 0.01 или 0.001 мм |
Разрешение электронного инклинометра (угловое) | 0.1 градуса |
Последовательность выполнения центровки заключается в измерении координат лазерного луча в окнах детекторов в процессе проворачивания валов механизмов положения 9 часов в положение 12 часов и затем в положение 3 часа. Прибор позволяет производить измерения с произвольным выбором позиций и направления вращения валов (например 3-6-9 часов).
Прибор имеет двух координатную систему измерений, что позволяет выполнять центровку в горизонтальной и вертикальной плоскостях без изменения положения измерительных блоков.
При выполнении работ на дисплее прибора отображается вся процедура центровки пошагово. Результаты отображаются в режиме реального времени, что позволяет легко и быстро произвести центровку механизмов. Дисплей прибора имеет подсветку, позволяющую выполнять работы в условиях недостаточной освещенности.
Встроенный инклинометр контролирует угол разворота валов механизмов с разрешением 0,10.
Пользователь может включить в систему различные механические приспособления для расширения возможностей измерений. Это означает, что вы всегда можете модернизировать вашу систему для решения новых задач. По согласованию с разработчиком в лазерную систему могут быть установлены дополнительные программы, удовлетворяющие требованиям узконаправленного применения.
Все элементы лазерной системы изготовлены из прочных материалов, что гарантирует стабильные показания измерений и надежную центровку даже в плохих условиях.
Стандартная файловая система FAT и интерфейс USB обеспечивают удобное хранение большого числа файлов с протоколами центровки, их передачу на ПК в программу КонСпект для архивирования и распечатки протоколов.
Аккумуляторные батареи обеспечивают непрерывную работу системы в течение 8 часов.
