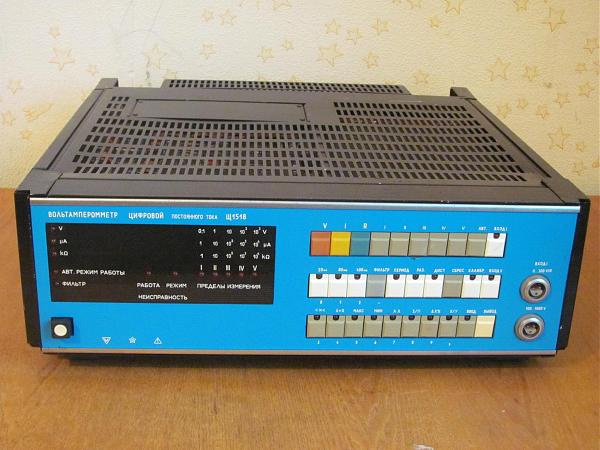

Щ1518 Вольтамперомметр

ОПИСАНИЕ ПРИБОРА:

Для измерения напряжения постоянного тока, сопротивления постоянному току и постоянного тока.
Может производить математическую и статистическую обра­ботку результатов измерений по семи программам.
Измеряет напряжение постоянного тока U= в диапазоне 0-1000В, постоянный ток І= в диапазоне 0-10мА и сопротивление постоянному току R от 0 до 10000кОм.
Погрешность от 0,01% до 0,1%.

Назначение:

• Вольтамперомметр Щ1518 цифровой постоянного тока (в дальнейшей - прибор) предназначен для измерения напряжения постоянного тока, сопротивления постоянному току и постоянного тока.
• Прибор может производить математическую и статистическую обра­ботку результатов измерений по семи программам.
• В приборе реализованы интерфейсные функции, обеспечивающие его работу в различных измерительных системах.
• Прибор может применяться для автоматизации технологических про­цессов, а также при научных и экспериментальных исследованиях в ла­бораторных и цеховых условиях.
• Прибор предназначен для эксплуатация в сухих закрытых отапливае­мых помещениях при температуре окружающего воздуха от 10 до 35 °С и относительной влажности 80 % при температуре 25 °С.

Технические данные вольтамперомметров Щ1518:

• Прибор измеряет напряжение постоянного тока U= в диапазоне 0-1000В, постоянный ток І= в диапазоне 0-10мА и сопротивление постоянному току R от 0 до 10000 кОм.
• Каждый из диапазонов измеряемых величин имеет расширение изме­рений по конечному значению на 2 % (кроме диапазона 0-1000В).
• Диапазоны измерений, ступени квантования и параметры входной цепи прибора приведены в табл. 1.
• Прибор имеет два входа для измерения независимых величин.
• При измерении напряжения до 110В, сопротивления постоянному току R и постоянного тока I используется гнездо ВХОД I 0...110 В IR.
• Выбор диапазонов измерений ручней, автоматический и дистанцион­ный.
• При работе в режиме измерения напряжения постоянного тока авто­матический выбор осуществляется от 0 до 110В .

Таблица 1

Выбор полярности автоматический.

При работе с ручным или дистанционным выбором всех диапазонов предусмотрена индикация перегрузки установленного диапазона измере­ний.

Режимы работы:

1) режим разовых измерений, осуществляемый нажатием кнопки РАЗ;

2) режим периодических измерений, осуществляемый нажатием кноп­ки ПЕРИОД.

Отсчетное устройство прибора (дисплей) обеспечивает индикацию положения десятичного знака, полярности (при измерении напряжения) и рода измеряемой величины.

Дисплей обеспечивает шестизначную (семизначную - в диапазоне 0-0,1В) индикацию измеряемой величины при измерении 400 и 80 мс ; и пятизначную (шестизначную - в диапазоне 0-0,1В) - при времени измерения 20 мс.

Перегрузка при превышении конечных значений диапазонов измере­ний фиксируется зажиганием символа "" перед отсчетом.

Прибор обеспечивает время измерения 400, 80 и 20 мс.

При включенном фильтре время измерения прибора не превышает 4,4 s при времени измерения 400 мс.

При автоматическом выборе диапазона измерений дополнительное время t доп, в миллисекундах, необходимое для переключения диапазо­нов измерений, рассчитывается по формуле:

tдоп = m·t, (1)

где m- число переключаемых диапазонов измерений, t - время измерения прибора, мс.

Время математической обработки прибором результата измерения не нормируется.

Предел допускаемой относительной основной погрешности (δ)в процентах соответствует значениям, приведенным в табл. 2.

Предел допускаемой относительной дополнительной погрешности δТ, в процентах, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры от 10 до 35 °С на каждые 10 °С равен:

1) половине предела допускаемой относительной основной погреш­ности при измерении напряжения постоянного тока с временем измерения 20 мс, при измерении постоянного тока и сопротивления;

Таблица 2

Примечания:
1. Un, In, Rn- конечные значения установленных диапа­зонов измерений.
2. Ux, Ix, Rx - значения измеряемой величины

2) пределу допускаемой относительной основной погрешности при измерении напряжения постоянного тока с временем измерения 80 или400 мс.

При измерении напряжения постоянного тока прибор обеспечивает коэффициент подавления помех:

1) нормального вида (помех, действующих последовательно с измеряемым напряжением), без входного фильтра:

не менее 86 дБ - для времени измерения 400 тs, не менее 80 дБ - для времени измерения 80 тs, не менее 40 дБ - для времени измерения 20 тs. При включении входного фильтра коэффициент подавления помех прибора увеличивается на 40 дБ;

2) общего вида (на сопротивлении 1 кОм, включенном последовательно с низковольтным выводом соединительного шнура, относительно корпуса прибора):

не менее 140 дБ - по постоянному току;

не менее 120 дБ - по переменному току.

Для управления работой прибора з составе измерительных систем в приборе реализованы согласно ГОСТ 26.003-80 функции SН , АН, L,T, PP, SRQ, SL, ДТ, RL, Dc.

Через разъем, расположенный на задней панели, прибор принимает информацию о роде измеряемой величины, режиме работы, диапазонах из­мерения, команду запуска. Выдает информацию о роде измеряемой величины, режиме работы, порядке, знаке и мантиссе измеряемой величины, сигнале готовности.

• Питание прибора осуществляется от сети переменного тока (220±22) В частотой (50±1,0) Гц.
• Мощность, потребляемая прибором от сети, не превышает 35 В.А.
• Время установления рабочего режима не превышает 1 ч.
• Габаритные размеры прибора 440x156x433 мм.
• Масса прибора не превышает 12 кг.
