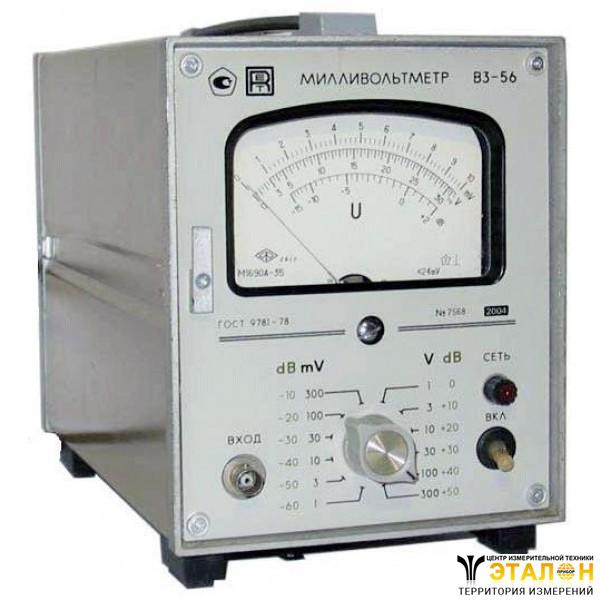

Милливольтметр В3-56 аналоговый переменного тока (В3 56, В356, Вз-56, b3-56, b3 56, b356)
Измерение среднеквадратического значения напряжения синусоидальной формы и преобразование среднеквадратического значения напряжения синусоидальной формы в пропорциональное постоянное напряжение.
Диапазон измерения 0,1мВ – 300В.
Диапазон частот 20Гц – 15МГц.
Погрешность 2,5-4%.
Вх. сопр. 4МОм, 1МОм (с делителем), вх. емк. 30пФ, 15пФ.
Габариты 168х206х328мм, масса 6кг.
Милливольтметр В3-56 предназначен для измерения среднеквадратического значения напряжения переменного тока синусоидальной формы и для преобразования среднеквадратического значения напряжения переменного тока синусоидальной формы в пропорциональное постоянное напряжение.
Шкалы прибора Милливольтметр В3-56 проградуированы в среднеквадратических значениях синусоидального напряжения и децибелах. Уровень 0 дБ равен 0,775 В.
Рабочие условия применения прибора:
температура окружающего воздуха от 243 до 323 К (от минус 30 до +50°С);
относительная влажность воздуха до 98% при температуре 308 К (+35°С);
атмосферное давление от 61,3 до 104 кПа (от 460 до 780 мм. рт. ст.);
напряжение питающей сети 220±22 В частотой 50±0,5 Гц и содержанием гармоник до 5%; 220±11 В частотой 400±12 Гц и содержанием гармоник до 5%.
Технические данные
Диапазон измеряемых прибором Милливольтметр В3-56 напряжений от 0,1мВ до 300В перекрывается поддиапазонами с верхними пределами 1мВ; 3мВ; 10мВ; 30мВ; 100мВ; 300мВ и 1В; 3В; 10В; 30В; 100В и 300В. С делителем напряжения ДН-523 (1:10) диапазон измеряемых прибором напряжений от 1мВ до 3В.
Диапазон частот напряжений, измеряемых прибором, от 10Гц до 15МГц, Частота градуировки 1кГц. Рабочие области частот указаны в табл. 1
Таблица 1
Рабочие области частот | Частоты |
I | св. 45 Гц до 1 МГц |
II | св. 20 до 45 Гц св. 1 до 5 МГц |
III | от 10 до 20 Гц св. 5 до 10 МГц |
VI | св. 10 до 15 МГц |
Милливольтметры В3-56 имеют выход напряжения постоянного тока положительной полярности с номинальной статической характеристикой преобразования:
Uвых = U·Uвых·н/Uк
где:
Uвых - номинальное значение выходного напряжения, В;
Uвых·н - нормированное значение выходного напряжения, В;
U - действительное значение входного напряжения, В;
Uк - значение входного напряжения, В, соответствующее значению шкалы на установленном поддиапазоне. Нормированное значение выходного напряжения прибора Uвых·н, соответствующее входному напряжению Uк, равно 1В.
Основная погрешность прибора Милливольтметр В3-56, выраженная в процентах от верхнего предела установленного поддиапазона измерения, не превышает ±2,5% на всех поддиапазонах измерения и ±4% с делителем ДН-523.
Вариация показаний прибора Милливольтметр В3-56, выраженная в процентах от верхнего предела установленного поддиапазона, не превышает ±1,5%.
Погрешность прибора Милливольтметр В3-56 в рабочих областях частот, выраженная в процентах от верхнего предела установленного поддиапазона, и изменение показаний прибора в пределах рабочих областей частот относительно показания на частоте градуировки не превышает значений, указанных в табл. 2.
Таблица 2
Поддиапазоны | Пределы допускаемых погрешностей, % | Пределы допускаемых изменений показаний, % |
Рабочие области частот | Рабочие области -частот |
1 | II | Ш | IV | I | II | III | IV |
1мВ-300В | ±2,5 | ±4 | ±6 | ±10 | ±1,2 | ±6 | ±8 | ±12 |
С делителем ДН-523 10мВ-3В | ±4 | ±6 | ±10 | ±15 | ±2 | ±8 | ±12 | ±15 |
Погрешность преобразования переменного напряжения в постоянное напряжение не превышает значений, указанных выше.
Изменение показаний и выходного напряжения прибора Милливольтметр В3-56, вызванное изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочего интервала температур, не превышает половины значения предела допускаемой основной погрешности на каждые 10°С изменения температуры.
Милливольтметр В3-56 имеет выход широкополосного усилителя со следующими параметрами:
- напряжение на выходе 100мВ ±20% (при полном отклонении указателя);
- выходное сопротивление 50 Ом ±10%.
Смещение электрического нуля, вызванное собственными шумами, не превышает 5% от значения верхнего предела установленного поддиапазона при замкнутом накоротко входе.
Активное входное сопротивление прибора, измеренное на частоте 45 Гц, не менее 4 МОм, а при использовании делителя напряжения ДН-523 не менее 1 МОм.
Входная емкость прибора не превышает 30 пФ на поддиапазонах с верхними пределами 1-300 мВ и 15 пФ на поддиапазонах с верхними пределами 1-300 В и при использовании делителя напряжения ДН-523. Емкость придаваемых кабелей не более 80 пФ.
Выходное сопротивление прибора при преобразовании переменного напряжения в постоянное напряжение 1 кОм ±10%.
Время установления показаний прибора не превышает 4 с.
Время установления рабочего режима 5 мин.
Милливольтметры В3-56 сохраняют свои технические характеристики при питании их от сети переменного тока напряжением 220±22 В частотой 50±0,5 Гц, содержанием гармоник до 5% и напряжением 220±11 В частотой 400±12 Гц, содержанием гармоник до 5%.
Допускаемое значение суммы напряжений постоянной составляющей и среднеквадратического значения измеряемого напряжения 350 В.
Мощность, потребляемая прибором Милливольтметр В3-56 от сети при номинальном напряжении, не превышает 15 ВА.
Милливольтметр В3-56 допускает непрерывную работу в рабочих условиях в течение 16 ч при сохранении своих технических характеристик.
Габаритные размеры прибора не более 171x209x332 мм.
Габаритные размеры укладочного ящика не более 447x347x305 мм.
Габаритные размеры транспортной тары не более 648x602x458 мм.
Масса прибора не более 6 кг.
Масса прибора в укладочном ящике не более 13 кг.
Масса прибора в транспортной таре не более 35 кг.
Средний срок службы прибора 10 лет.
Средний ресурс 10000 ч.
