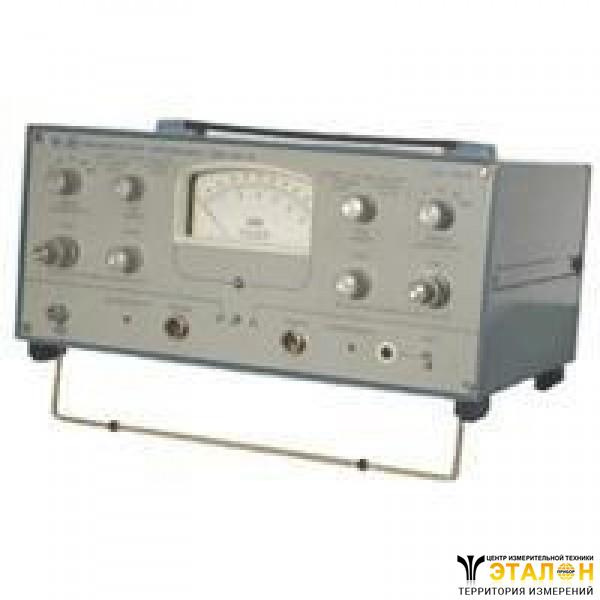

Милливольтметр В4-14 (В414, В 4 14, В-4-14, В 414, В4 14, b414, b 4 14, b-4-14, b 414, b4 14)
Милливольтметр В4-14 предназначен для измерения амплитуды последовательности видеоимпульсов прямоугольной формы положительной и отрицательной полярностей, амплитуд радиоимпульсов прямоугольной формы и синусоидальных напряжений.
Прибор может использоваться для линейного преобразования амплитуды периодических импульсов в напряжение постоянного тока.
Технические характеристики приборов милливольтметры В4-14:
Диапазон измерения:
- видеоимпульсов - 0,01В-1В; 1В-100В (с внешним делителем 1:100);
- радиоимпульсов и синусоидальных напряжений - 0,01В-1В;
Поддиапазоны измерения прибора милливольтметр В4-14 - 30мВ, 100мВ, 300мВ, 1000мВ;
Диапазон длительностей:
- видеоимпульсов - 0,003мкс-100мкс;
- радиоимпульсов - 0,2мкс-100мкс;
Частота повторения прибора милливольтметр В4-14:
- видеоимпульсов - 25Гц-5?107Гц;
- радиоимпульсов - 25Гц-3?105Гц;
Скважность видеоимпульсов - >5;
Длительность фронта видеоимпульсов прибора милливольтметр В4-14 - 0,5нс-100нс;
Несущая частота радиоимпульсов - 1МГц-100МГц;
Коэффициент заполнения радиоимпульсов прибора милливольтметр В4-14 - >10;
Диапазон частот синусоидальных напряжений - 1МГц-100МГц;
Основная погрешность измерения прибора милливольтметр В4-14 - 4%-6%;
Входное сопротивление и емкость - 3 кОм, 3пФ;
