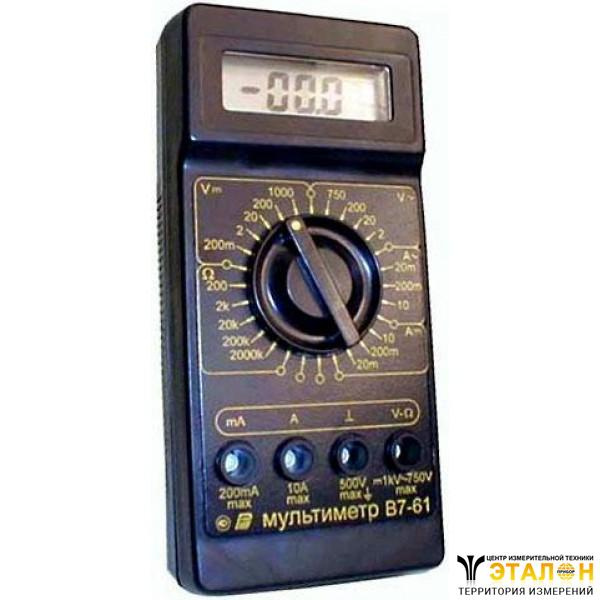

Мультиметр В7-61
Также этот прибор может называться: В761, В7 61, b7-61, b761, b7 61.
В7-61 мультиметр предназначен для измерения электрических величин: напряжения и силы постоянного и переменного токов, а также сопротивления постоянному току и тестирования p-n переходов.
Сфера применения: настройка и ремонт электрорадиотехнических устройств в лабораторных и полевых условиях.
Технические характеристики В7-61:
Диапазон напряжения постоянного тока - от 10-4 В до 103 В.
Допускаемая основная погрешность - от ±0,2% до ±0,04% для пределов измерений:
- 200 мВ;
- 2 В; 20 В; 200 В;
- 1000 В.
Диапазон напряжения переменного тока частотой от 20 Гц до 100 кГц - от 10-3 В до 750 В.
Погрешность измерения напряжения переменного тока частотой от 20 Гц до 100 кГц и в диапазоне от 1 мВ до 750 В - от ±1% до ±6%.
Пределы измерений напряжения переменного тока:
- частотой от 20 Гц до 40 Гц в диапазоне измеряемых величин от 10-3 В до 750 В - 2 В; 20 В; 200 В; 750 В;
- частотой от 40 Гц до 1кГц в диапазоне измеряемых величин от 10-3 В до 750 В - 2 В; 20 В; 200 В; 750 В;
- частотой от 1 кГц до 20 кГц в диапазоне измеряемых величин от 10-3 В до 200 В - 2 В; 20 В; 200 В;
- частотой от 1 кГц до 20 кГц в диапазоне измеряемых величин от 10-3 В до 200 В - 2 В; 20 В.
Диапазон сопротивления постоянному току - от 10-3 кОм до 2·103 кОм.
Допускаемая основная погрешность сопротивления постоянному току в диапазоне от 0,1 Ом до 2000 кОм - не более ±0,5%.
Пределы измерений сопротивления постоянному току - 200 Ом; 2 кОм; 20 кОм; 200 кОм; 2 МОм.
Диапазон измерения силы постоянного тока - от 10-2 мА до 2·104 мА.
Допускаемая основная погрешность силы постоянного тока в диапазоне от 10 мкА до 10 А - от ±0,5% до 1%.
Пределы измерений силы постоянного тока - 20 мА; 200 мА; 10 А.
Диапазон измерения силы переменного тока частотой от 20 Гц до 10 кГц - от 2·10-2 мА до 2·104 мА.
Допускаемая основная погрешность силы переменного тока частотой от 20 Гц до 10 кГц в диапазоне от 10 мкА до 10 А - от ±1,5% до ±4%.
Пределы измерений силы переменного тока:
- частотой от 20 Гц до 40 Гц в диапазоне измеряемых величин от 10-2 мА до 104 мА - 20 мА; 200 мА; 10 А;
- частотой от 40 Гц до 1кГц в диапазоне измеряемых величин от 10-2 мА до 104 мА - 20 мА; 200 мА; 10 А;
- частотой от 1 кГц до 10 кГц в диапазоне измеряемых величин от 10-2 мА до 200 мА - 20 мА; 200 мА.
Входная емкость прибора при измерении напряжения переменного тока - не более 50 пФ.
Значение падения напряжения на входных гнездах прибора при измерении силы постоянного и переменного токов:
- на пределах 20 мА, 10 А - не превышает 0,35 В;
- на пределе 200 мА - не превышает 3 В.
Максимальное значение падения напряжения на измеряемом сопротивлении - не более 3 В.
Время измерения не превышает:
- при измерении напряжения и силы постоянного тока - 2 с;
- при измерении напряжения, силы переменного тока и сопротивления постоянному току - 5 с.
Источник питания - литиевая батарея напряжением от 7 В до 10 В.
Сила тока, потребляемая от батарей - не более 2 мА.
Время автономной работы - не менее 48 ч.
Наработка на отказ - не менее 55 000 ч.
Габаритные размеры прибора - не более 35,5×90×191 мм.
Масса прибора - не более 0,65 кг.
Мультиметры В7-61 имеют индикацию перегрузки, разряда батареи.
Прибор защищен по всем входам от воздействия перегрузок.
Условия эксплуатации В7-61:
Температура окружающего воздуха - от -10° С до +55° С.
Относительная влажность при температуре до 35° С - до 100%.
Напряжение питания от автономного источника (батарея типа "Лист", "Крона-ВЦ") - от 7 В до 10 В.
Устойчивость к воздействию пониженного атмосферного давления до 170 мм. рт. ст.
Сохранение работоспособности после падения в футляре на ровную поверхность с высоты 1м и после погружения в воду на глубину 1м.
