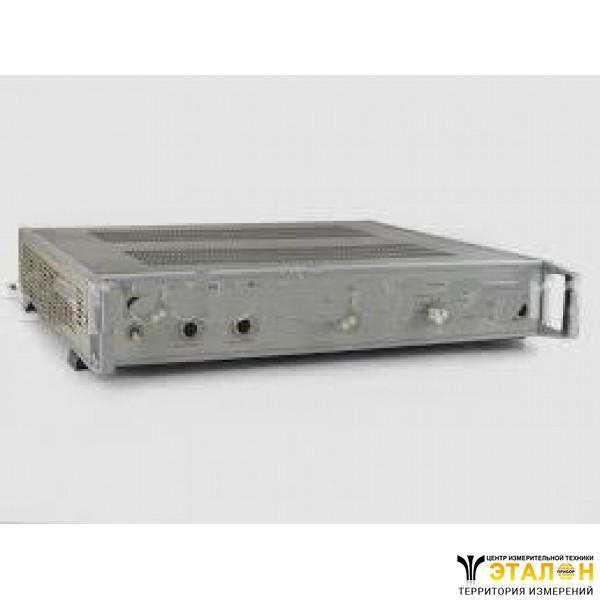

Преобразователь напряжения В9-6 (В96, В9 6, b96, b9-6, b9 6)
Преобразователь В9-6 напряжения предназначен для измерений и преобразования среднего квадратического значения напряжения переменного тока произвольной формы в напряжение постоянного тока в линейном и логарифмическом масштабе. Может использоваться в комплекте с любым цифровым вольтметром постоянного тока.
Подавление помех на постоянном токе 70 дБ, на переменном - 60 дБ.
Диапазон измеряемых и преобразуемых напряжений 0,01В-300В.
Диапазон частот в режиме преобразования - без учета постоянной составляющей 10Гц-10МГц, с учетом постоянной составляющей - постоянный ток и 2Гц - 10МГц.
Погрешность преобразования прибора Преобразователи напряжения В9-6 (в процентах) ± (0,3 + 0,2Uк/U) - в диапазоне частот 20Гц-100кГц; ±(0,5 + 0,2Uк/U) - в диапазоне частот 10Гц-20Гц; ±(о,6 + 0,4Uк/U) - в диапазоне частот 0,1МГц-1МГц; ±(1 + 0,5Uк/U) - в диапазоне частот 1-5МГц ±(4+Uк/U) в диапазоне частот 5-10 МГц; ±(1 + Uк/U) на постоянном токе и в диапазоне частот 2-10Гц.
Погрешность преобразования внутреннего логарифмического преобразователя ±0,25 дБ.
Коэффициент амплитуды преобразуемых напряжений при значениях, соответствующих конечным значениям поддиапазонов, 7.
Выходное напряжение прибора Преобразователь напряжения В9-6 при значении сигнала, соответствующем конечному значению поддиапазона, 1 В.
Время преобразования 1с и 10с. Входное сопротивление 2МОм; входная емкость 40 пф. Габаритные размеры 480x80x475 мм; масса 10 кг.
