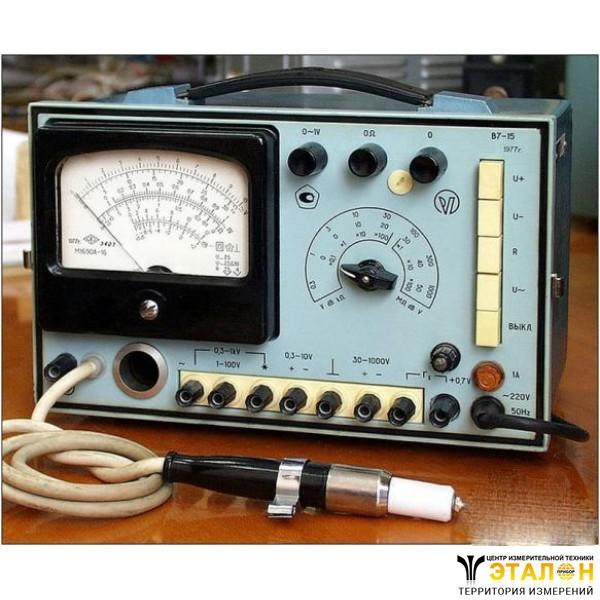

Вольтметр ВУ-15 (ВУ15; ВУ 15; by-15; by15; by 15)
Вольтметр ВУ-15 - прибор, предназначенный для измерения напряжения постоянного тока, аффективных значений переменного напряжения синусоидальной формы и активного сопротивления.
Диапазон измерений:
1. постоянный ток:
- при измерении через входные клеммы - 0,03В - 1кВ;
- при измерении с делителей напряжения ДН-105 - 1кВ - 20кВ;
2.переменный ток:
- при измерении через входные клеммы - 0,2В - 1кВ;
- при измерении пробником - 0,2В - 100В;
- при измерении пробником с делителем напряжения ДН-106 - 0,1кВ - 1кВ;
3.активное сопротивление - 10Ом - 1ГОм.
Питание - сеть 220В, 50Гц.
Потребляемая мощность - 25Вт.
Габаритные размеры - 272×176×175мм.
Масса - не более 5,5кг; 9кг (в упаковке).
Вольтметр ВУ-15 может быть использован для работы в полевых, цеховых и лабораторных условиях. Для расширения пределов измерения служат делители напряжения ДН-105 и ДН-106.
Технические характеристики ВУ-15
Вольтметры ВУ-15 имеют следующий диапазон частот измеряемых напряжений переменного тока:
1. при измерении через входные клеммы:
-на пределах до 100В - 20Гц - 1МГц;
-на пределах 300В и 1кВ - 20Гц - 5кГц;
2. при измерении пробником - 20Гц - 700МГц;
3. при измерении пробником с делителем напряжения ДН-106 - 5кГц - 300МГц.
Вольтметры ВУ-15 при измерении допускают следующие погрешности:
- при измерении напряжения постоянного тока через входные клеммы - ±2,5%;
- при измерении с делителем ДН-105 - ±4%;
- при измерении напряжения переменного тока через входные клеммы - ±2,5% (10в - 100В); ±4% (3В - 1кВ);
- при измерении напряжении переменного тока пробником - ±2,5% (10В - 100В); ±4% (1В - 3В);
- при измерении напряжении переменного тока пробником с делителем ДН-106 - ±6%.
Активное входное сопротивление вольтметра ВУ-15 не менее:
- 15МОм - при измерении напряжения постоянного тока до 1000В;
- 350МОм- при измерении напряжения постоянного тока с делителем напряжения ДН-105;
- 3МОм - при измерении напряжения переменного тока на частоте 1кГц;
- 5МОм - при измерении напряжения переменного сока на частоте 100кГц;
- 100кОм - при измерении напряжения переменного тока на частоте 100кГц с делителем напряжения ДН-106.
Вольтметр ВУ-15 при измерении напряжения переменного тока имеет следующие значения входной емкости:
- 1,8пФ - при измерении пробником;
- 4,0пФ - при измерении пробником c делителем напряжения ДН-106;
- 10пФ - при измерении через входные клеммы на пределах 300В и 1кВ;
- 30пФ - при измерении через входные клеммы.
Вольтметр ВУ-15 обеспечивает нормальную работу через 15 минут после его включения (в условиях повышенной влажности - через 30 минут) и сохраняет свои параметры в течение 24-х часов непрерывной работы. Наработка на отказ вольтметра ВУ-15 составляет ее менее 4000 часов.
Вольтметры ВУ-15 рассчитаны на использование в следующих условиях:
- температура окружающего воздуха - от -30°С до +50°С;
- относительная влажность окружающего воздуха - до 98% (при температуре +35°С);
- атмосферное давление - 720мм рт.ст. - 780мм рт. ст.
