Описание

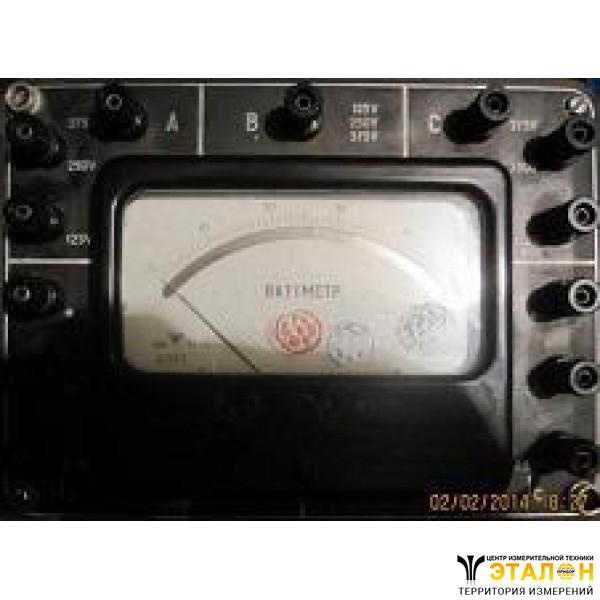

Ваттметр Д124/1

Также этот прибор может называться:Д-124/1, Д 124/1, Д124-1, Д-124-1, Д 124-1, d124/1, d-124/1, d 124/1.

Ваттметр Д124/1 - переносной прибор ферродинамической системы, предназначен для контрольных измерений активной мощности в сетях трехфазного тока частотой 400-500Гц при любой степени асимметрии нагрузки.

Тип шкалы ваттметра - равномерная, система индикации - стрелочная с непосредственным отсчетом. Шкала прибора отградуирована в значениях единицы мощности - киловаттах.

Тип измерительного механизма Д124/1 - ферродинамический с сердечником и ярмом, набранным из пластин электротехнической стали. Катушка возбуждения надевается на ярмо и создает магнитный поток при протекании по ней тока. В воздушном зазоре между сердечником и ярмом перемещается подвижная катушка (рамка).

В результате взаимодействия между током, который протекает по рамке, и магнитным потоком в воздушном зазоре, образуемым катушкой возбуждения возникает вращающий момент, поворачивающий рамку с укрепленной на ней стрелкой. Противодействующий момент создается спиральными пружинами, которые одновременно служат токоподводом к рамке.

Технические характеристики ваттметра Д124/1

Класс точности ваттметров Д124/1 - 1,5.

Потребляемая мощность:

- для последовательной сети:

- для диапазона 2,5А; 0,5А - 2x1,5В·А;

- для диапазона 5А; 1А - 2x2В·А.

- для параллельной сети:

- при номинальном напряжении 127В - 2x1,5В·А;

- при номинальном напряжении 220В - 2x2,0В·А;
- при номинальном напряжении 380В - 2x4В·А.

Габариты 215x286x132 мм.

Длина шкалы - 125 мм.

Угол шкалы приборов - 90°.

Приделы измерения ваттметров, их номинальные напряжения, ток и частота приведены в таблице.

Номинальная частота, Гц	Номинальное напряжение, В	Номинальный ток, А	Приделы измерения, Вт
400Гц	125В 250В 375В	0,5-1А	0,1-0,2Вт 0,2-0,4Вт 0,3-0,6Вт

Отклонения показаний ваттметров Д124/1 могут быть вызваны:

- изменением положения прибора в любом направлении от нормального положения на 30° (величина изменения показаний - не более ±1,5%);

- влиянием внешнего однородного магнитного поля напряженностью 400А/м, образованного током того же рода, что и ток, проходящий через испытуемый прибор, при самых неблагоприятных фазе и напряжении поля (изменение показаний - не более ±1% от длины конечного значения шкалы);

- отклонением температуры окружающего воздуха от нормальной (+20±5°С) до любой температуры в пределах рабочих температур (величина изменения показаний - не более ±0,3% от конечного значения шкалы на каждые 10°С изменения температуры);

- установкой приборов на ферромагнитное основание толщиной 3 мм (изменение показаний - ±0,5% от конечного значения шкалы);

- отклонением частоты на ±10% от номинальной величины (отклонения показаний приборов не превышают ±1,0% от конечного значения шкалы);

- отклонением напряжения на ±10% от поминального значения (отклонение показаний приборов – не более ±0,5% от конечного значения шкалы);

- изменением коэффициента мощности cos?: от наибольшего значения, на который рассчитан прибор, до его половинного значения при индуктивной или емкостной нагрузке, номинальных значениях напряжения и частоты и одновременном изменении тока от половины номинального до номинального (отклонения показаний приборов не превышают ±1,5% от конечного значения шкалы).

Успокоение подвижной части производится с помощью легкого алюминиевого сектора, скрепленного с осью подвижной части и перемещающегося в воздушном зазоре постоянного магнита.

Условия эксплуатации приборов Д124/1

Температура от -40°С до +60°С.

Относительная влажность 98%.

Установившееся превышение температуры всех элементов приборов над температурой окружающего воздуха, вызванное нагревом под нагрузкой, равной номинальному току и номинальному напряжению, составляет не более:

50°С - для обмоток из проводов, изолированных хлопчатобумажной пряжей, шелком или капроном, пропитанных лаком, а также для обмоток из эмалированной проволоки;

65°С - для обмоток из проводов с винифлексовой или металвиниловой изоляцией;

80°С - для неизолированных токоведущих частей.

Сопротивление изоляции электрических цепей приборов вольтметры Д124/1 относительно корпуса при температуре +20±5°С должно быть не менее:

50МОм - при относительной влажности воздуха 80%;

2МОм - при относительной влажности воздуха 95±3%.

Рабочее положение всех типов приборов - горизонтальное.

Время успокоения подвижной части не превышает 3 с.

Масса Д124/1 4,5 кг.
