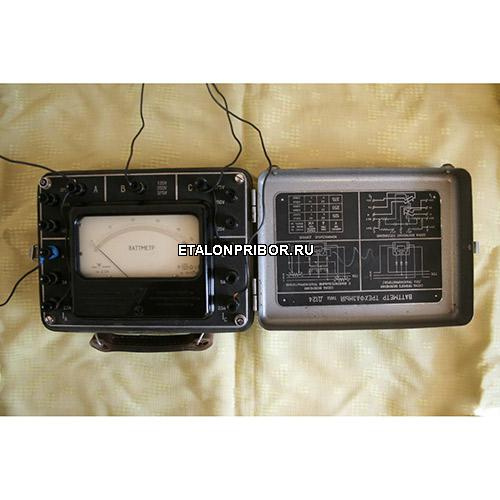

Д124/1 Ваттметр

ОПИСАНИЕ ПРИБОРА:

Ваттметр Д124/1 - переносной прибор ферродинамической системы, предназначен для контрольных измерений активной мощности в сетях трехфазного тока частотой 400-500Гц при любой степени асимметрии нагрузки.

Тип шкалы ваттметра - равномерная, система индикации - стрелочная с непосредственным отсчетом. Шкала прибора отградуирована в значениях единицы мощности - киловаттах.

Тип измерительного механизма Д124/1 - ферродинамический с сердечником и ярмом, набранным из пластин электротехнической стали. Катушка возбуждения надевается на ярмо и создает магнитный поток при протекании по ней тока. В воздушном зазоре между сердечником и ярмом перемещается подвижная катушка (рамка).

В результате взаимодействия между током, который протекает по рамке, и магнитным потоком в воздушном зазоре, образуемым катушкой возбуждения возникает вращающий момент, поворачивающий рамку с укрепленной на ней стрелкой. Противодействующий момент создается спиральными пружинами, которые одновременно служат токоподводом к рамке.

Технические характеристики ваттметра Д124/1

• Класс точности ваттметров Д124/1 - 1,5.
• Потребляемая мощность:

- для последовательной сети:

- для диапазона 2,5А; 0,5А - 2x1,5В·А;

- для диапазона 5А; 1А - 2x2В·А.

- для параллельной сети:

- при номинальном напряжении 127В - 2x1,5В·А;

- при номинальном напряжении 220В - 2x2,0В·А;
- при номинальном напряжении 380В - 2x4В·А.

• Габариты 215x286x132 мм.
• Длина шкалы - 125 мм.
• Угол шкалы приборов - 90°.

Приделы измерения ваттметров, их номинальные напряжения, ток и частота приведены в таблице.

Отклонения показаний ваттметров Д124/1 могут быть вызваны:

• - изменением положения прибора в любом направлении от нормального положения на 30° (величина изменения показаний - не более ±1,5%);
• - влиянием внешнего однородного магнитного поля напряженностью 400А/м, образованного током того же рода, что и ток, проходящий через испытуемый прибор, при самых неблагоприятных фазе и напряжении поля (изменение показаний - не более ±1% от длины конечного значения шкалы);
• - отклонением температуры окружающего воздуха от нормальной (+20±5°С) до любой температуры в пределах рабочих температур (величина изменения показаний - не более ±0,3% от конечного значения шкалы на каждые 10°С изменения температуры);
• - установкой приборов на ферромагнитное основание толщиной 3 мм (изменение показаний - ±0,5% от конечного значения шкалы);
• - отклонением частоты на ±10% от номинальной величины (отклонения показаний приборов не превышают ±1,0% от конечного значения шкалы);
• - отклонением напряжения на ±10% от поминального значения (отклонение показаний приборов – не более ±0,5% от конечного значения шкалы);
• - изменением коэффициента мощности cosϕ: от наибольшего значения, на который рассчитан прибор, до его половинного значения при индуктивной или емкостной нагрузке, номинальных значениях напряжения и частоты и одновременном изменении тока от половины номинального до номинального (отклонения показаний приборов не превышают ±1,5% от конечного значения шкалы).

Успокоение подвижной части производится с помощью легкого алюминиевого сектора, скрепленного с осью подвижной части и перемещающегося в воздушном зазоре постоянного магнита.

Условия эксплуатации приборов Д124/1

• Температура от -40°С до +60°С.
• Относительная влажность 98%.
• Установившееся превышение температуры всех элементов приборов над температурой окружающего воздуха, вызванное нагревом под нагрузкой, равной номинальному току и номинальному напряжению, составляет не более:
• 50°С - для обмоток из проводов, изолированных хлопчатобумажной пряжей, шелком или капроном, пропитанных лаком, а также для обмоток из эмалированной проволоки;
• 65°С - для обмоток из проводов с винифлексовой или металвиниловой изоляцией;
• 80°С - для неизолированных токоведущих частей.
• Сопротивление изоляции электрических цепей приборов вольтметры Д124/1 относительно корпуса при температуре +20±5°С должно быть не менее:
• 50МОм - при относительной влажности воздуха 80%;
• 2МОм - при относительной влажности воздуха 95±3%.
• Рабочее положение всех типов приборов - горизонтальное.
• Время успокоения подвижной части не превышает 3 с.
• Масса Д124/1 4,5 кг.
