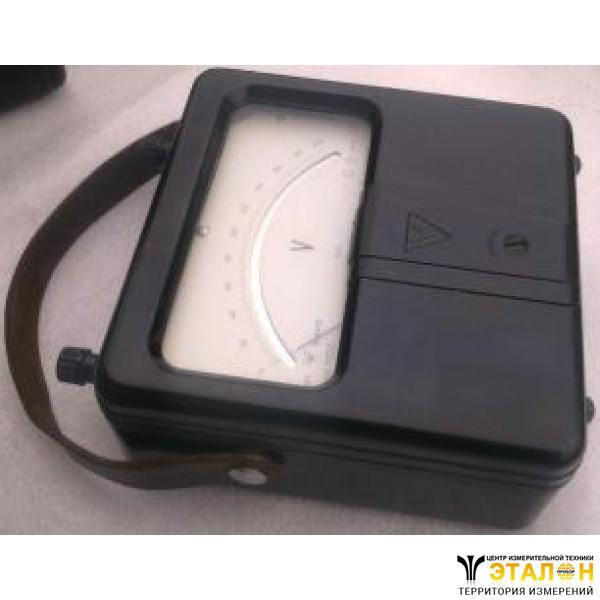

Ваттметр Д539 (Д-539, Д 539)

Ваттметр Д539 предназначен для измерения активной мощности в цепях переменного тока частотой от 45Гц до 65Гц, а также в расширенной области частот от 65Гц до 500Гц включительно и в цепях постоянного тока.

Ваттметры могут также применяться для измерений в цепях переменного тока в диапазоне частот от 500Гц до 1500Гц включительно, при этом основная погрешность приборов при нормальных условиях не превысит ±2,5% от конечного значения рабочей части шкалы;

Отличительной особенностью прибора является малое собственное потребление мощности.

Технические характеристики приборов ваттметры Д539:

Класс точности - 0,5;

Приборы ваттметр Д539 выпускаются в двух исполнениях:

- Типа Д539 - для работы в закрытых помещениях при температуре окружающего воздуха от +10°С до +35ºС при относительной влажности до 80%;

- Типа Д539Т - (тропическое исполнение) - для работы в закрытых помещениях в условиях тропического климата;

Ваттметр Д539 изготовляют на четыре номинальных напряжения и два номинальных тока согласно таблице 1, а также на два номинальных напряжения н два номинальных тока согласно таблице 2;

Таблица 1 Характеристики прибора ваттметр Д539 на четыре номинальных напряжения и два номинальных тока

Модификация прибора	Номинальные напряжения				Номинальные токи
1	2	3	4	5	6	7
Д539/1	30В	75В	150В	300В	5А	10А
Д539/2	75В	150В	300В	600В	5А	10А
Д539/3	30В	75В	150В	300В	2,5А	5А
Д539/4	75В	150В	300В	600В	2,5А	5А
Д539/5	30В	75В	150В	300В	1А	2А
Д539/6	75В	150В	300В	600В	1А	2А
Д539/7	30В	75В	150В	300В	0,5А	1А
Д539/8	75В	150В	300В	600В	0,5А	1А
Д539/9	30В	75В	150В	300В	0,25А	0,5А
Д539/10	75В	150В	300В	600В	0,25А	0,5А
Д539/11	30В	75В	150В	300В	0,1А	0,2А
Д539/12	75В	150В	300В	600В	0,1А	0,2А
Д539/13	30В	75В	150В	300В	50мА	100мА
Д539/14	75В	150В	300В	600В	50мА	100мА
Д539/15	30В	75В	150В	300В	25мА	50мА
Д539/16	75В	150В	300В	600В	25мА	50мА
Д539/17	30В	75В	150В	300В	10мА	20мА
Д539/18	75В	150В	300В	600В	10мА	20мА

Таблица 2 Характеристики прибора ваттметр Д539 на два номинальных напряжения и два номинальных тока

Модификация прибора	Номинальные напряжения		Номинальные токи
1	2	3	4	5
Д539/19	100В	300В	5А	10А
Д539/20	150В	300В	5А	10А

Конечные значения рабочей части шкалы прибора ваттметр Д539 приведены в таблице 3 и таблице 4;

Таблица 3 Конечные значения рабочей части шкалы прибора ваттметр Д539

Модификация прибора	Номинальные токи	Конечные значения рабочей части шкалы при номинальном напряжении
1	2	3	4	5	6	7
		30В	75В	150В	300В	600В
Д539/1	5А 10А	150Вт 300Вт	375Вт 750Вт	750Вт 1500Вт	1500Вт 3000Вт	- -
Д539/2	5А 10А	- -	375Вт 750Вт	750Вт 1500Вт	1500Вт 3000Вт	3000Вт 6000Вт
Д539/3	2,5А 5А	75Вт 150Вт	187,5Вт 375Вт	375Вт 750Вт	750Вт 1500Вт	- -
Д539/4	2,5А 5А	- -	187,5Вт 375Вт	375Вт 750Вт	750Вт 1500Вт	1500Вт 3000Вт
Д539/5	1А 2А	30Вт 60Вт	75Вт 150Вт	150Вт 300Вт	300Вт 600Вт	- -
Д539/6	1А 2А	- -	75Вт 150Вт	150Вт 300Вт	300Вт 600Вт	600Вт 1200Вт
Д539/7	0,5А 1А	15Вт 30Вт	37,5Вт 75Вт	75Вт 150Вт	150Вт 300Вт	- -
Д539/8	0,5А 1А	- -	37,5Вт 75Вт	75Вт 150Вт	150Вт 300Вт	300Вт 600Вт
Д539/9	0,25А 0,5А	7,5Вт 15Вт	37,5Вт 75Вт	75Вт 150Вт	150Вт 300Вт	- -
Д539/10	0,25А 0,5А	- -	37,5Вт 75Вт	75Вт 150Вт	150Вт 300Вт	150Вт 300Вт
Д539/11	0,1А 0,2А	3Вт 6Вт	7,5Вт 15Вт	15Вт 30Вт	30Вт 60Вт	- -
Д539/12	0,1А 0,2А	- -	7,5Вт 15Вт	15Вт 30Вт	30Вт 60Вт	60Вт 120Вт
Д539/13	50мА 100мА	1,5Вт 3Вт	3,75Вт 7,5Вт	7,5Вт 15Вт	15Вт 30Вт	- -
Д539/14	50мА 100мА	- -	3,75Вт 7,5Вт	7,5Вт 15Вт	15Вт 30Вт	30Вт 60Вт
Д539/15	25мА 50мА	0,75Вт 1,5Вт	1,875Вт 3,75Вт	3,75Вт 7,5Вт	7,5Вт 15Вт	- -
Д539/16	25мА 50мА	- -	1,875Вт 3,75Вт	3,75Вт 7,5Вт	7,5Вт 15Вт	15Вт 30Вт
Д539/17	10мА 20мА	0,3Вт 0,6Вт	0,75Вт 1,5Вт	1,5Вт 3Вт	3Вт 6Вт	- -
Д539/18	10мА 20мА	- -	0,75Вт 1,5Вт	1,5Вт 3Вт	3Вт 6Вт	6Вт 12Вт

Таблица 4 Конечные значения рабочей части шкалы прибора ваттметр Д539

Модификация прибора	Номинальные токи	Конечные значения рабочей части шкалы при номинальном напряжении
1	2	5	6	7
		100В	150В	300В
Д539/19	5А 10А	500Вт 1000Вт	- -	1500Вт 3000Вт
Д539/20	5А 10А	- -	750Вт 1500Вт	1500Вт 3000Вт

Основные параметры прибора ваттметр Д539 сведены в таблице 5 и таблице 6;

Таблица 5 Основные параметры прибора ваттметр Д539

Модификация прибора	Номинальные токи	Сопротивление последовательной цепи (примерно)	Индуктивность последовательной цепи (примерно)
1	2	3	4
Д539/1	5А 10А	0,006 Ом 0,003 Ом	0,005мГн 0,002мГн
Д539/2	5А 10А	0,006 Ом 0,003 Ом	0,005мГн 0,002мГн
Д539/3	2,5А 5А	0,008 Ом 0,004 Ом	0,02мГн 0,005мГн
Д539/4	2,5А 5А	0,008 Ом 0,004 Ом	0,02мГн 0,005мГн
Д539/5	1А 2А	0,028 Ом 0,014 Ом	0,09мГн 0,02мГн
Д539/6	1А 2А	0,028 Ом 0,014 Ом	0,09мГн 0,02мГн
Д539/7	0,5А 1А	0,068 Ом 0,034 Ом	0,36мГн 0,09мГн
Д539/8	0,5А 1А	0,068 Ом 0,034 Ом	0,36мГн 0,09мГн
Д539/9	0,25А 0,5А	0,27 Ом 0,068 Ом	1,5мГн 0,37мГн
Д539/10	0,25А 0,5А	0,27 Ом 0,068 Ом	1,5мГн 0,37мГн
Д539/11	0,1А 0,2А	1,5 Ом 0,37 Ом	9мГн 2мГн
Д539/12	0,1А 0,2А	1,5 Ом 0,37 Ом	9мГн 2мГн
Д539/13	50мА 100мА	5,6 Ом 1,4 Ом	36мГн 9мГн
Д539/14	50мА 100мА	5,6 Ом 1,4 Ом	36мГн 9мГн
Д539/15	25мА 50мА	22,4 Ом 5,6 Ом	150мГн 38мГн
Д539/16	25мА 50мА	22,4 Ом 5,6 Ом	150мГн 38мГн
Д539/17	10мА 20мА	140 Ом 35 Ом	900мГн 220мГн
Д539/18	10мА 20мА	140 Ом 35 Ом	900мГн 220мГн
Д539/19	5А 10А	0,0045 Ом 0,0023 Ом	0005мГн 0,002мГн
Д539/20	5А 10А	0,0045 Ом 0,0023 Ом	0005мГн 0,002мГн

Таблица 6 Основные параметры прибора ваттметр Д539

Номер	Наименование	Значение для прибора ваттметр Д539
1	Сопротивление параллельной цепи прибора ваттметр Д539 соответственно номинальным напряжениям: 30В 75В 100В 150В 300В 600В	10000 Ом 25000 Ом 33333 Ом 50000 Ом 100000 Ом 200000 Ом
2	Номинальный ток параллельной цепи	3мА
3	Погрешность в показаниях прибора ваттметр Д539 в номинальной области частот от 45Гц до 65Гц	не более 0,5% от конечного значения рабочей части шкалы
4	Погрешность в показаниях прибора ваттметр Д539 в расширенной области частот от 65Гц до 500Гц включительно	не более 1% от конечного значения рабочей части шкалы
5	Номинальный коэффициент мощности	1
6	Масса	1,7кг

Изготовитель гарантирует соответствие качества прибора ваттметр Д539 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
