Шланговая задвижка относится к виду запорной арматуры и имеет фланцевое присоединение к трубопроводу. Вся запорная арматура подразделяется по классам герметичности по ГОСТ 9544. Шланговая задвижка имеет класс герметичности «А». Запорная арматура – это промышленная трубопроводная арматура, предназначенная для перекрытия потока рабочей среды. Запорная арматура, у которой запирающий орган перемещается перпендикулярно направлению потока рабочей среды, называется задвижка.

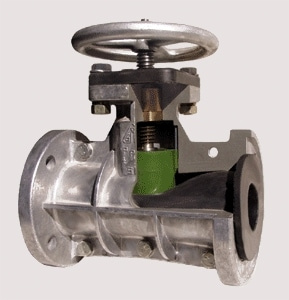

Задвижка шланговая, т/ф 33а23р, П98049, ТУ 3711-001-53239474-2002

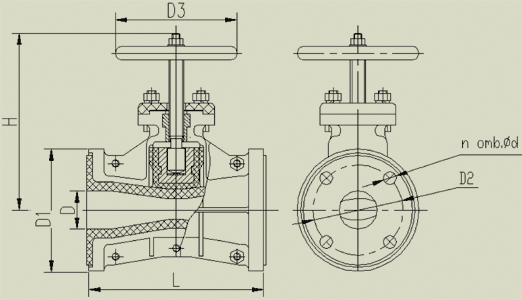

Условный | Размеры, мм | ||||||||
D | D 1 | D | D 1 | D | D 1 | D | D 1 | D | |
50 | 50 | 160 | 50 | 160 | 50 | 160 | 50 | 160 | 50 |
80 | 80 | 195 | 80 | 195 | 80 | 195 | 80 | 195 | 80 |
Примечание: Имеется модификация с принудительным открытием патрубка, применяемая при давлении в трубопроводе PN до 0,2 МПа (2 кгс/см2)
Задвижка шланговая 33а23р сохраняет все технические параметры шланговой задвижки 33а17р, П98036.
Присоединение задвижки к трубопроводу - фланцевое.
Давление номинальное, PN - 0,6 МПа (6 кгс/см2).
Присоединение задвижки к трубопроводу - фланцевое.
Присоединительные размеры магистральных фланцев - по ГОСТ 12815-80 на PN 1,0 МПа (10 кгс/см2) исполнение 1, ряд 2.
Среда рабочая – жидкие среды для систем водоснабжения и канализации, неагрессивные и агрессивные, пульпообразные, жидкие и вязкие среды, минеральные масла и нефтепродукты.
Направление подачи среды - любое.
Герметичность затвора - по классу "А" ГОСТ 9544-93.
Коэффициент сопротивления - 0,6.
Рабочее положение задвижки - любое.
Задвижка выпускается в нормальном, экспортном и тропическом исполнении.
Материал корпуса - алюминий.
Пример записи обозначения задвижки шланговой DN 50 при заказе:
"Задвижка шланговая DN 50, т/ф 33a23p, П98049-050, ТУ 3711-001-53239474-2002"
