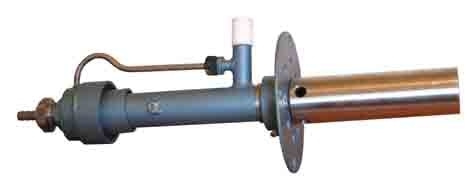

НАЗНАЧЕНИЕ: Дежурные горелки ЭИВ-01-НН предназначены для розжига горелочных устройств в печах и установках нефтеперерабатывающей отрасли, работающих на газообразном и жидком видах топлива.
Основные модификации:
ЭИВ-01-НН дежурная горелка предназначена для эксплуатации при уравновешенной тяге или разрежении в топке и не требуют специального подвода воздуха;
ЭИВ-01-НН-И дежурная горелка предназначена для эксплуатации при уравновешенной тяге или разрежении в топке и не требуют специального подвода воздуха. В комплект поставки входит встроенный ионизационный зонд, используемый в качестве чувствительного элемента ионизационного датчика контроля пламени;
ЭИВ-01-НН-Д дежурная горелка предназначена для эксплуатации на топочных агрегатах с наддувом (противодавлением);
ЭИВ-01-НН-ДИ дежурная горелка предназначена для эксплуатации на топочных агрегатах с наддувом (противодавлением). В комплект поставки входит встроенный ионизационный зонд, используемый в качестве чувствительного элемента ионизационного датчика контроля пламени;
ЭИВ-01-НН-Ф дежурная горелка предназначена для эксплуатации при уравновешенной тяге или разрежении в топке и не требуют специального подвода воздуха. В комплект поставки входит визирная труба для установки оптического датчика контроля пламени или визуального контроля;
ЭИВ-01-НН-ДФ дежурная горелка предназначена для эксплуатации на топочных агрегатах с наддувом (противодавлением).В комплект поставки входит визирная труба для установки оптического датчика контроля пламени или визуального контроля;
ЭИВ-01-НН-8 дежурная горелка предназначена для эксплуатации при уравновешенной тяге или разрежении в топке и не требуют специального подвода воздуха, в качестве высоковольтного электрода и в качестве контрольного зонда используется один и тот же электрод, расположенный по оси запальника;
ЭИВ-01-НН-8Д дежурная горелка предназначена для эксплуатации на топочных агрегатах с наддувом (противодавлением), в качестве высоковольтного электрода и в качестве контрольного зонда используется один и тот же электрод, расположенный по оси запальника.
Основные технические характеристики
Параметр | Значение |
Горючий газ | Природный газ, пропан-бутан, водород, сероводород, сероуглерод, коксовый газ, технологические газы химических и нефтехимических производств |
Перепад давления по тракту подачи воздуха (для запальных горелок с противодавлением) | не менее 0,001 ати |
Диапазон давления газа, подводимого к запальной горелки | 0,05…1,5 ати |
Температура окружающего воздуха при относительной влажности до 80% | -60°С … +100°С |
Минимальный диаметр установочной трубы запальной горелки: - для ЭИВ-01-НН (8), - для ЭИВ-01-НН-Д (И, Ф, 8Д, ДИ, ДФ) |
50 мм 70 мм |
Максимальный диаметр запальной горелки: - для ЭИВ-01-НН (8), - для ЭИВ-01-НН-Д (И, Ф, 8Д, ДИ, ДФ) |
48 мм 60мм |
Тепловая мощность, не более | 120 кВт |
Длина запальной горелки | По требованию Заказчика, но не менее 150 мм |
Длина высоковольтного провода, поставляемого с запальной горелкой | 2,0*м |
* длина высоковольтного провода может быть увеличена до 30 м.
Примеры заказа (при заказе необходимо указывать длину горелки):
Дежурная горелка ЭИВ-01-НН-500.
