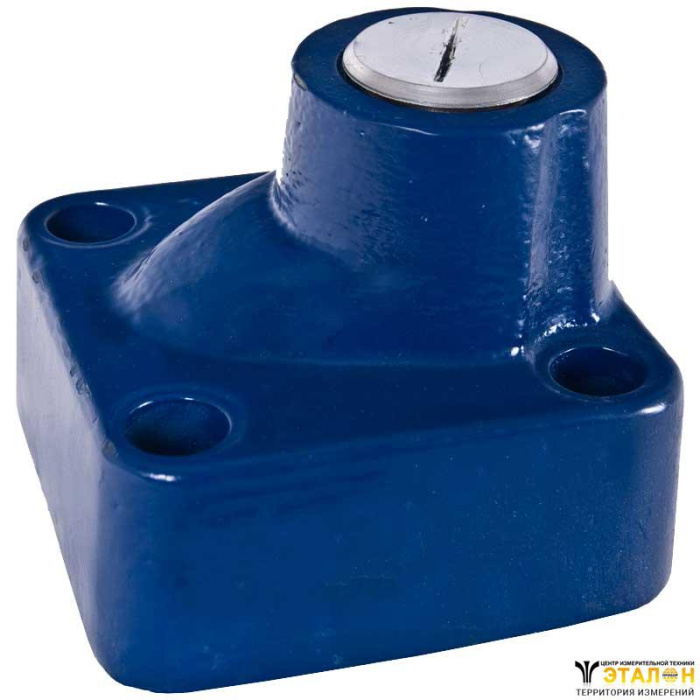

Гидроклапан обратный стыковой 1МКО-М-10/20 предназначен для свободного пропускания потока рабочей жидкости в одном направлении и для перекрытия потока в обратном направлении.
Структура условного обозначения гидроклапана - 1МКО-М-10/20:
Диапазон давления на входе, МПа | 1-22 |
Диапазон регулирования давления, МПа | 0,05 |
Диапазон расхода рабочей жидкости, дм3/с | 0-1,6 |
Внутренняя герметичность (максимальные внутренние утечки), см3/мин | 500 |
Время нарастания давления после прекращения разгрузки, не более | 0,2 |
Масса, кг | 1,2 |

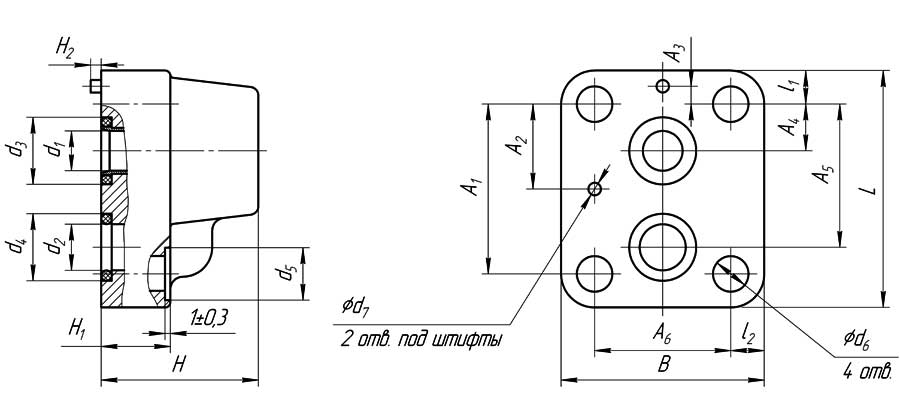

Конструктивная схема гидроклапана
Условный проход, мм | 10 |
L, мм | 78 |
B, мм | 65 |
H, мм | 60 |
H1, мм | 25 |
H2, мм | 5 |
A1, мм | 60,3 |
A2, мм | 13,3 |
A4, мм | 12,7 |
A5, мм | 47,6 |
A6, мм | 47,6 |
l1, мм | 8,5 |
l2, мм | 8,7 |
d1, мм | 12 |
d2, мм | 14 |
d3, мм | 22 |
d4, мм | 22 |
d5, мм | 16 |
d6, мм | 11 |
d7, мм | 6 |
