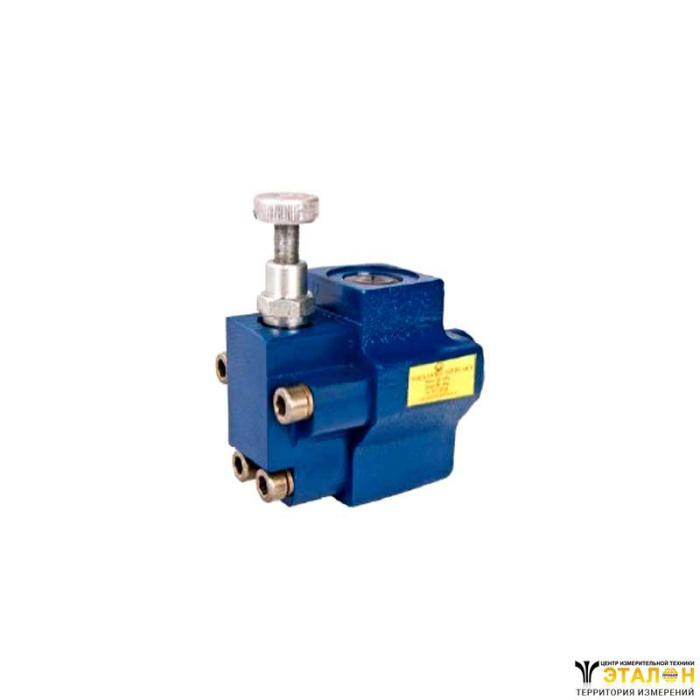

Гидроклапан предохранительный МКПВ-20/3С3 предназначен для поддержания установленного давления, предохранения от превышения и разгрузки гидросистемы от давления.

Структура условного обозначения гидроклапана - МКПВ-20/3С3 X1:

МКПВ - гидроклапан предохранительный на базе единых встраиваемых элементов, модернизированый;
20 - исполнение по условному проходу, мм;
3 - номинальное давление 32 МПа;
С - исполнение по способу монтажа: с корпусом для стыкового монтажа;
3 - исполнение по конструктивно-функциональным признакам: с электромагнитным управлением разгрузкой, нормально нагруженный;
X1 - исполнение по виду регулировочного устройства:
- В - с регулировочным винтом с головкой под ключ;
- Р - с рукояткой;
- П - с защитным колпачком и опломбированием;
- К - с замковым устройством;

Технические характеристики
Условный проход, мм	20
Давление на входе, МПа номинальное максимальное	6,3 7,0	10 12,5	20 25	32 35
Расход рабочей жидкости, л/мин номинальный максимальный минимальный	160 400 5,0
Диапазон регулирования давления, МПа	0,4-7,0	0,5-12,5	2-25	5-35
Внутренняя герметичность (максимальные внутренние утечки), см³/мин	100	150	300	500
Изменение давления настройки при изменении расхода от номинального до максимального, не более, МПа	2,5
Время нарастания давления после прекращения разгрузки, не более, сек	0,2
Масса (без рабочей жидкости)	5,3 (исполнение В)	5,45 (исполнение Р)	5,45 (исполнение П)	5,55 (исполнение К)

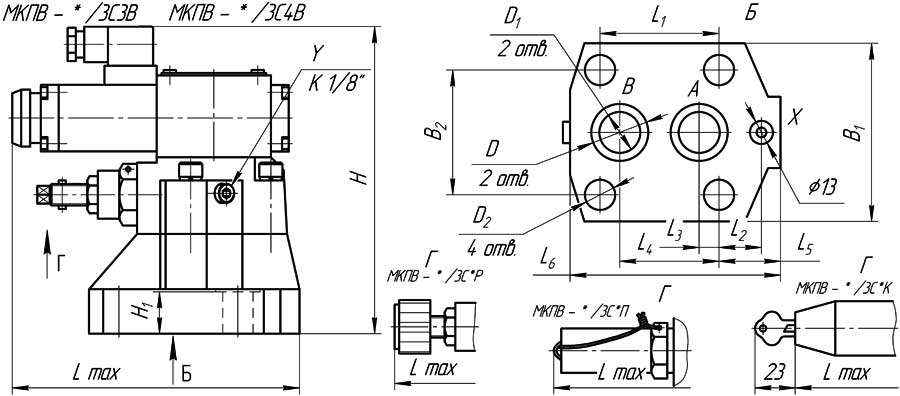

Габаритные и присоединительные размеры гидроклапанов МКПВ - */3С3В, МКПВ - */3С4В, МКПВ - */3С*Р, МКПВ - */3С*П, МКПВ - */3С*К

Конструктивная схема гидроклапана

Габаритные размеры
Модель гидроклапана	МКПВ-20/3С3В	МКПВ-20/3С3Р	МКПВ-20/3С3П	МКПВ-20/3С3К
H, мм	174
H1, мм	25
B1 h 14, мм	100
B2, мм	70
Lmax, мм	165,5	165,5	165,5	184
L1, мм	88,9
L2, мм	23,8
L3, мм	11,1
L4	55,6
L5, мм	34,5
L6 h1 14, мм	116
D H14, мм	32
D1 H14, мм	23
D2 H14, мм	17
