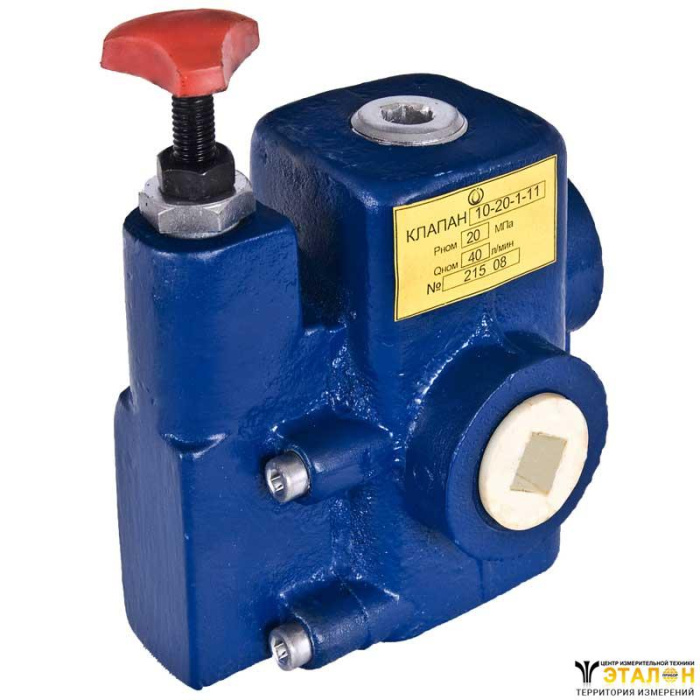

Гидроклапан предохранительный модульный М-КП-М-10-20 непрямого действия со вспомогательным клапаном предназначен для поддержания установленного давления, для предохранения гидросистемы от превышения давления и разгрузки.
Структура условного обозначения гидроклапана - М-КП-М-10-20:
Диапазон давления на входе, МПа | 2,5-34 |
Диапазон регулирования давления, МПа | 1-25 |
Диапазон расхода рабочей жидкости, дм3/с | 0,05-0,9 |
Внутренняя герметичность (максимальные внутренние утечки), см3/с | 500 |
Время нарастания давления после прекращения разгрузки, не более, с | 0,2 |
Масса, кг | 6,2 |

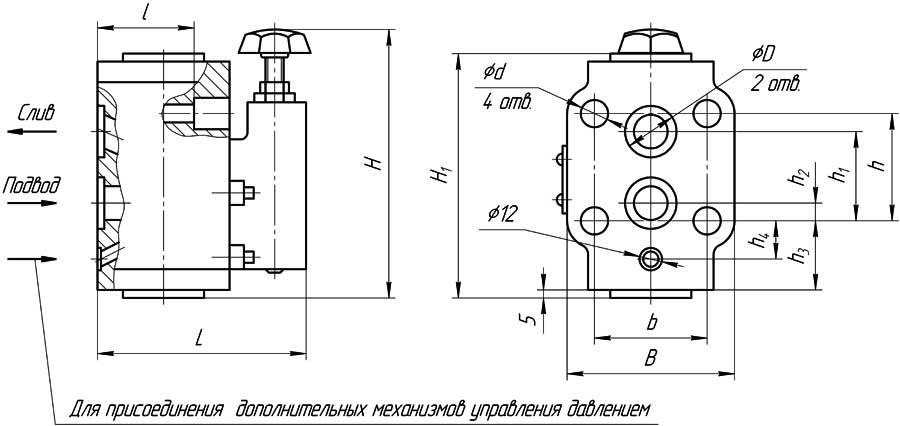

Конструктивная схема гидроклапана Ду=10 мм - стыковой монтаж

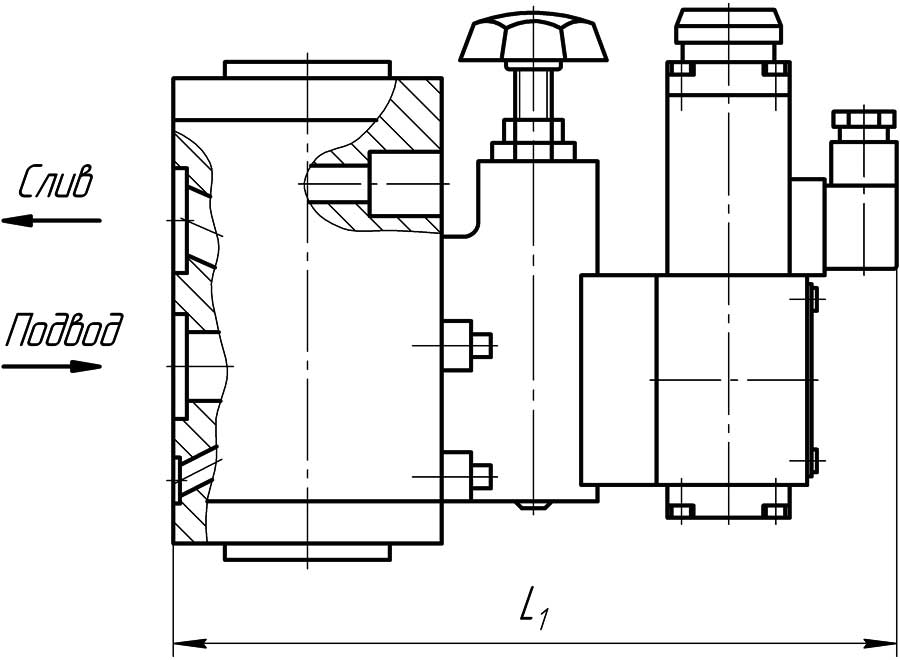

Конструктивная схема гидроклапана Ду=10 мм - стыковой монтаж с распределением
Условный проход, мм | 10 |
D, мм | 22 H 11 |
d, мм | 13 |
L, мм | 102 |
L1, мм | 189 |
l, мм | 44 |
B, мм | 82 |
b, мм | 54 |
H, мм | 155 |
H1, мм | 127 |
h, мм | 54 |
h1, мм | 47,5 |
h2, мм | 22,5 |
h3, мм | 31 |

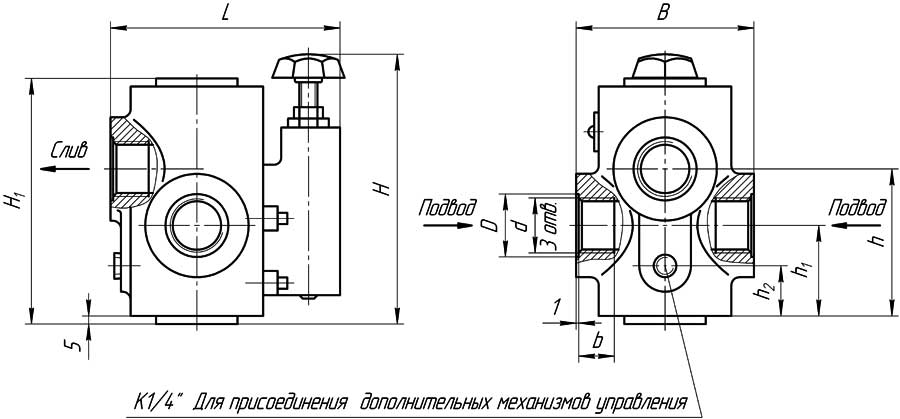

Конструктивная схема гидроклапана - трубный монтаж Ду 10 мм

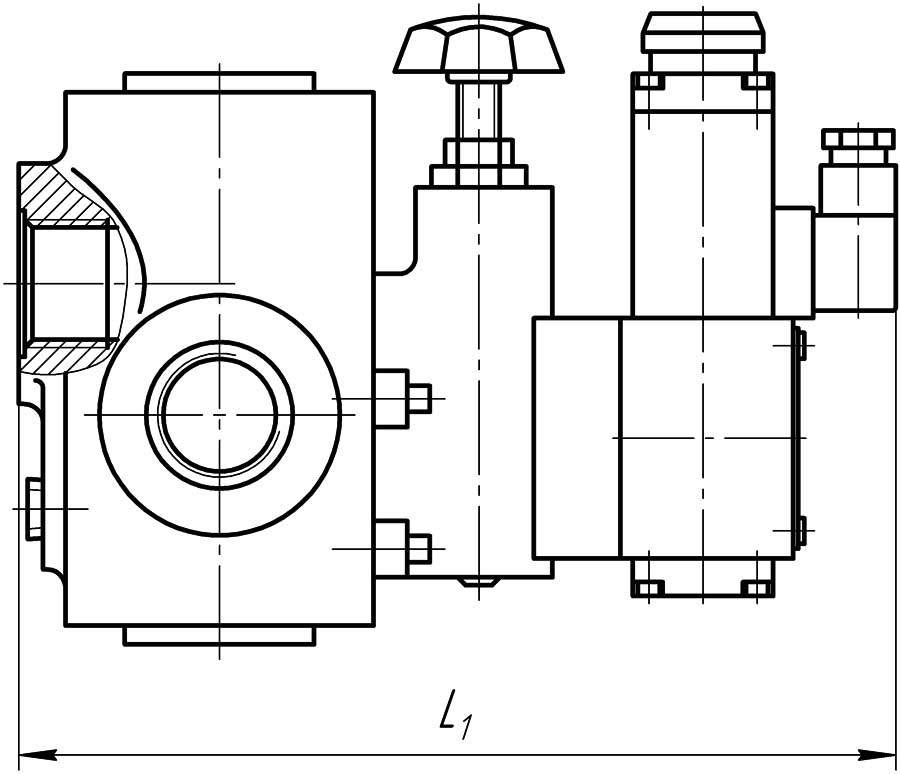

Конструктивная схема гидроклапана - трубный монтаж с распределением Ду 10 мм
Условный проход, мм | 10 |
D, мм | 34 |
d, мм | М27x2-6Н |
L, мм | 125 |
L1, мм | 212 |
B, мм | 90 |
b, мм | 18 |
H, мм | 155 |
H1, мм | 127 |
h, мм | 73 |
h1, мм | 48 |
h2, мм | 27 |
