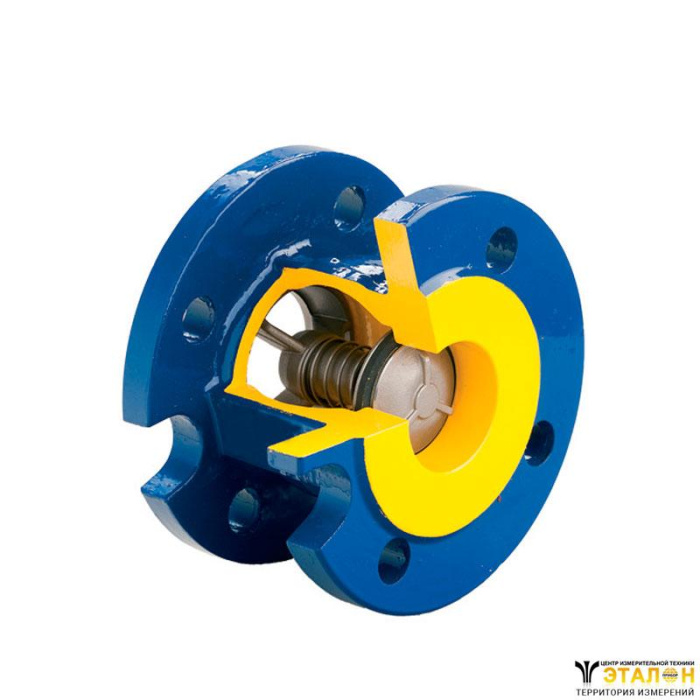

Клапан обратный фланцевый прямой ZETKAMA 402A предназначен для пропуска рабочей среды в одном направлении и предотвращают течение обратного потока.
Материал корпуса | серый чугун | |
Номинальное давление, МПа | 1,6 | 1,0 |
Номинальный диаметр, мм | 50-200 (DN) | 250 (DN) |
Максимальная температура, °C | 100 |

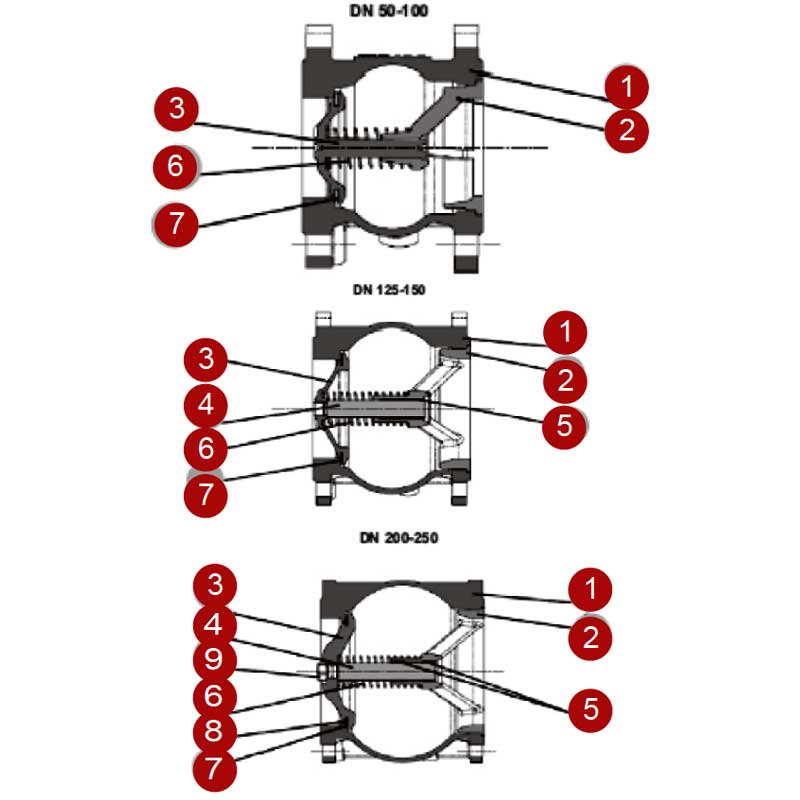

Схема - конструкция клапана
Наименование | Материал | |
1 Корпус | EN-GJL-250 JL 1040 | |
2 Направляющая (DN 50-100) | латунь G/CuZn40Pb2 | |
2 Направляющая (DN 125-250) | EN-GJL-250 JL 1040 | |
3 Закрывающий механизм (DN 50-100) | латунь G/CuZn40Pb2 | |
3 Закрывающий механизм (DN 125-250) | EN-GJL-250 JL 1040 | |
4 Направляющая штока (DN 125-250) | латунь P/CuZn40Pb2 | |
5 Седло штока (DN 125-250) | латунь P/CuZn40Pb2 | |
6 Пружина | AISI 302 | |
7 Прокладка | NBR | |
8 Шестигранный болт | AISI 316 | |
9 Клапан для спуска с прокладкой | латунь / NBR |

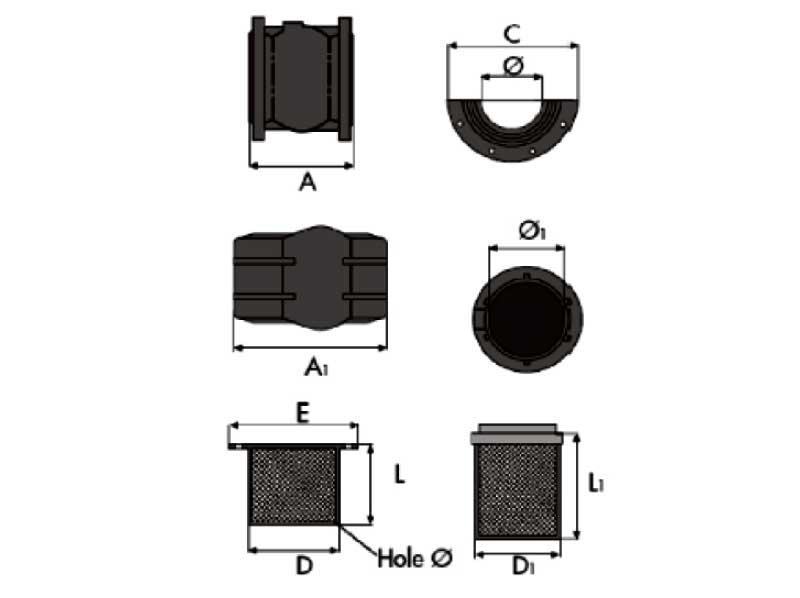

Схема - габаритные размеры клапана
DN | 1 | Hole 1 | A | A1 | C | D | D1 | E | L | L1 | Kvs | Вес |
мм | м3/ч | кг | ||||||||||
50 | 50 | 6 | 100 | 140 | 165 | 111 | 62 | 156 | 80 | 85 | 90 | 5.6 |
65 | 64 | 6 | 120 | 167 | 185 | 131 | 81 | 176 | 100 | 85 | 138 | 7.6 |
80 | 64 | 6 | 140 | 177 | 200 | 148 | 93 | 202 | 120 | 105 | 228 | 9.8 |
100 | 80 | 6 | 170 | 208 | 220 | 168 | 117 | 212 | 150 | 118 | 354 | 13.8 |
125 | - | 6 | 200 | - | 250 | 198 | - | 242 | 175 | - | 486 | 20.6 |
150 | - | 6 | 230 | - | 285 | 222 | - | 276 | 200 | - | 603 | 28.6 |
200 | - | 6 | 300 | - | 340 | 278 | - | 332 | 250 | - | 1080 | 48.6 |
250 | - | 6 | 370 | - | 405 | 329 | - | 385 | 300 | - | 1770 | 81.4 |
Обратные фланцевые клапаны широко используются в системах водоснабжения (в т.ч. питьевого), отопления, кондиционирования,сжатого воздуха, пищевой промышленности.
