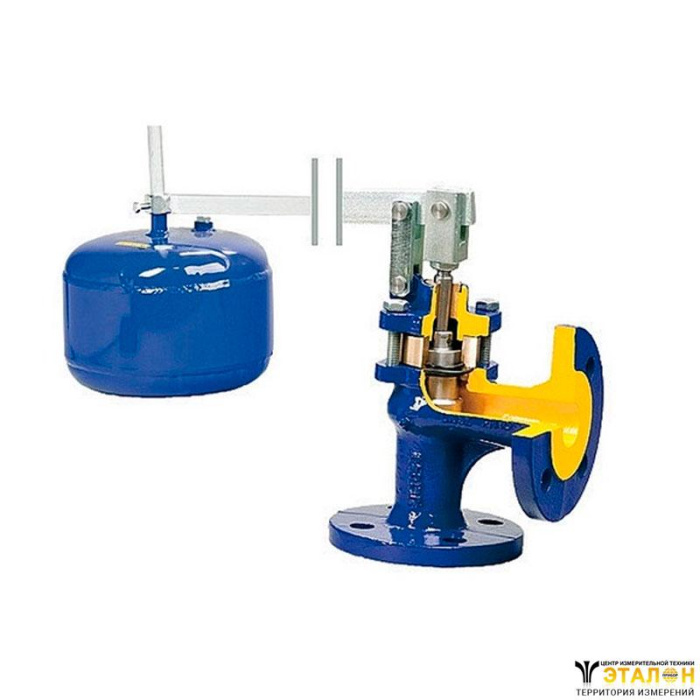

Клапан поплавковый фланцевый ZETKAMA 274A предназначен для регулировки уровня жидкости в емкости. По достижению требуемого уровня среды в емкости клапан автоматически закроется и останется в таком положении пока не упадет уровень воды.
Материал корпуса | серый чугун |
Номинальное давление, МПа | 1,0 |
Номинальный диаметр, мм | 100-200 (DN) |
Максимальная температура, °C | 120 |

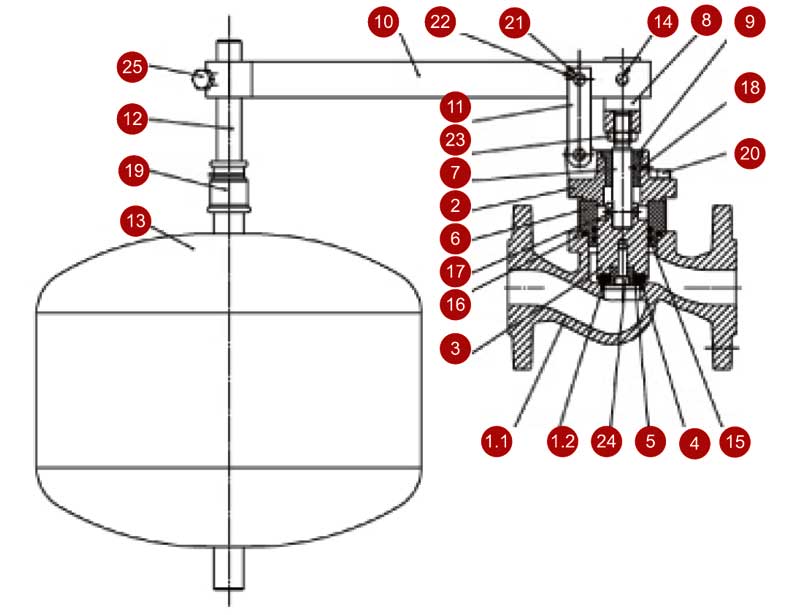

Схема №1 - конструкция клапана (исполнение 1)

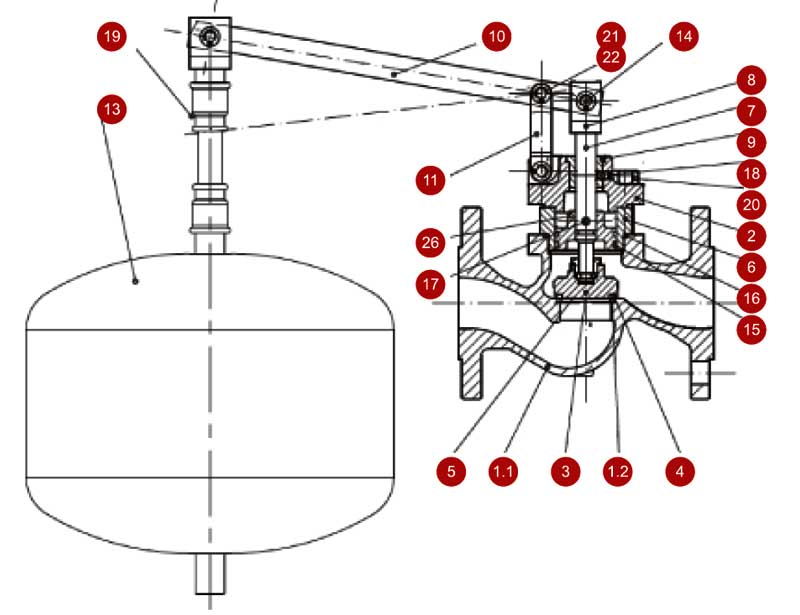

Схема №2 - конструкция клапана (исполнение 2)

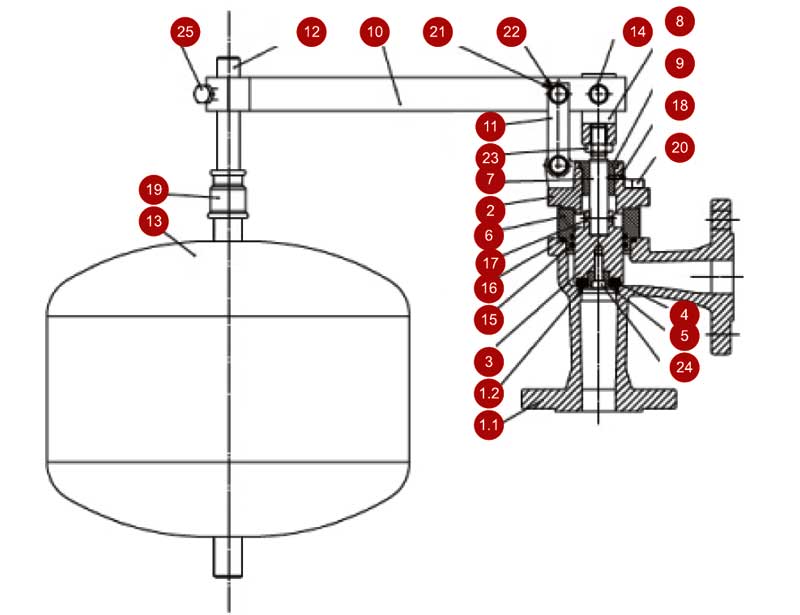

Схема №3 - конструкция клапана (исполнение 3)

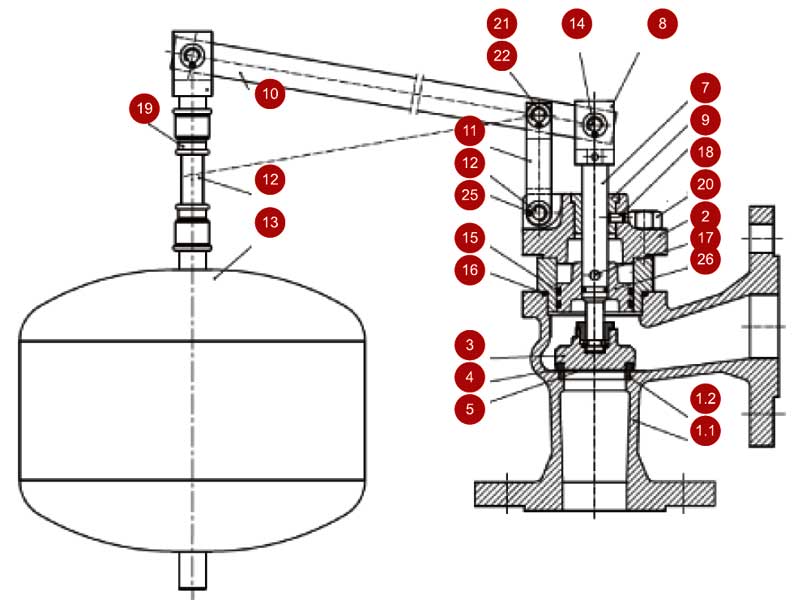

Схема №4 - конструкция клапана (исполнение 4)
Наименование детали | Материал |
1.1 Корпус | EN-GJS-250 JL1040 |
1.2 Кольцо корпуса | X12Cr13 1.4006 |
2 Крышка | EN-GJL-250 JL 1040 |
3 Киск | G-X20Cr14 |
4 Прокладка диска | EPDM |
5 Держатель прокладки | - |
6 Поршневые втулки | CuSn11 P.-C |
7 Штурвал | X20Cr13 1.4021 |
8 Вилка штока | S35JR оцинкованная сталь |
9 Рукав шпинделя | CuZn39Pb |
10 Рычаг | S35JR оцинкованная сталь |
11 Соединитель | S35JR оцинкованная сталь |
12 Шток | - |
13 Поплавок | S35JR оцинкованная сталь |
14 Штифт | X20Cr13 1.4021 |
15,16 Уплотнительное кольцо | EPDM |
17,18 Прямой штифт | углеродистая сталь |
19 Редуктор | ковкий чугун |
20 Шестигранный винт | 8.8 A2A |
21 Шайба | углеродистая сталь |
22 Шплинт | X5CrNi18-10 1.4301 |
23 Гайка | - |
24 Болт | - |
25 Шестигранный болт | - |
26 Клапан | CuSn11 P.-C |

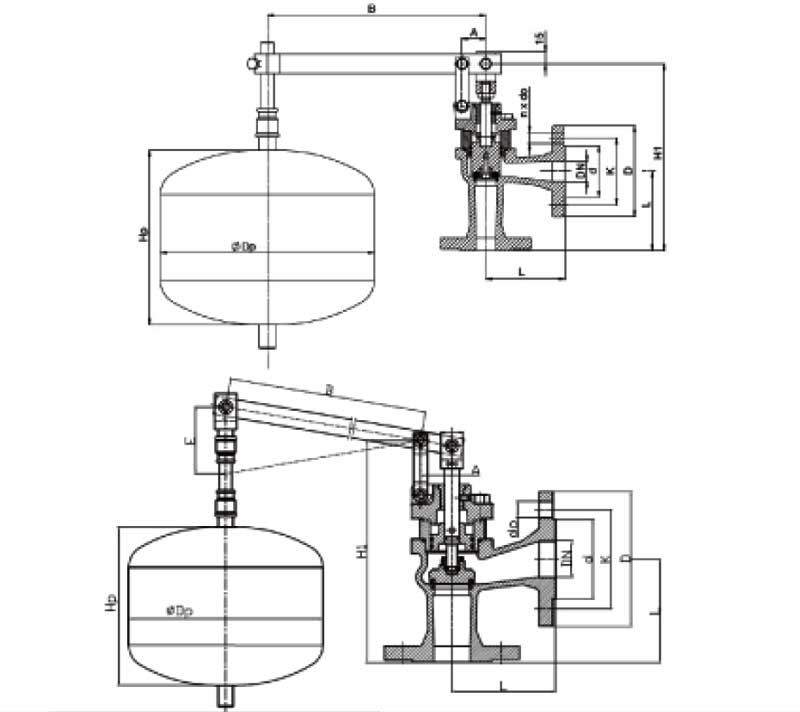

Схема №5 - габаритные размеры клапана
DN | PN 1.0 МПа | ||||||
D | L | K | d | do | n | A | |
мм | |||||||
25 | 115 | 100 | 85 | 65 | 14 | 4 | 30 |
32 | 140 | 105 | 100 | 75 | 19 | 4 | 30 |
40 | 150 | 115 | 110 | 84 | 19 | 4 | 35 |
50 | 165 | 125 | 125 | 99 | 19 | 4 | 35 |
65 | 185 | 145 | 145 | 118 | 19 | 4 | 45 |
80 | 200 | 155 | 160 | 132 | 19 | 8 | 55 |
100 | 220 | 175 | 180 | 156 | 19 | 8 | 70 |
125 | 250 | 200 | 210 | 184 | 19 | 8 | 85 |
150 | 285 | 225 | 240 | 211 | 23 | 8 | 100 |
200 | 340 | 275 | 295 | 266 | 23 | 8 | 135 |
DN | PN 1.0 МПа | ||||||
B | E | H1 | Hp | Dp | Kvs | Масса | |
мм | м3/час | кг | |||||
25 | 700 | --- | 236 | 220 | 270 | 16 | 9,5 |
32 | 700 | --- | 244 | 220 | 270 | 22 | 10,7 |
40 | 700 | --- | 262 | 200 | 350 | 31 | 17,0 |
50 | 700 | --- | 277 | 200 | 350 | 50 | 20,0 |
65 | 700 | --- | 341 | 250 | 400 | 78 | 26,0 |
80 | 800 | --- | 352 | 250 | 400 | 90 | 29,0 |
100 | 900 | 360 | 391 | 300 | 400 | 130 | 37,0 |
125 | 1100 | 440 | 480 | 300 | 500 | 196 | 54,0 |
150 | 1200 | 480 | 549 | 300 | 500 | 266 | 81,0 |
200 | 1450 | 590 | 663 | 400 | 500 | 450 | 130,0 |
