Клапан предохранительный Armak 630A предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды непосредственно в окружающую среду.
Ех. индекс | 6301 |
Рабочая среда | воздух, водяной пар, вода и другие нейтральные газы и пары |
Материал корпуса | серый чугун |
Номинальное давление, МПа | 1,6 |
Номинальный диаметр, мм | 20-150 (DN) |
Максимальная температура, °C | 300 |

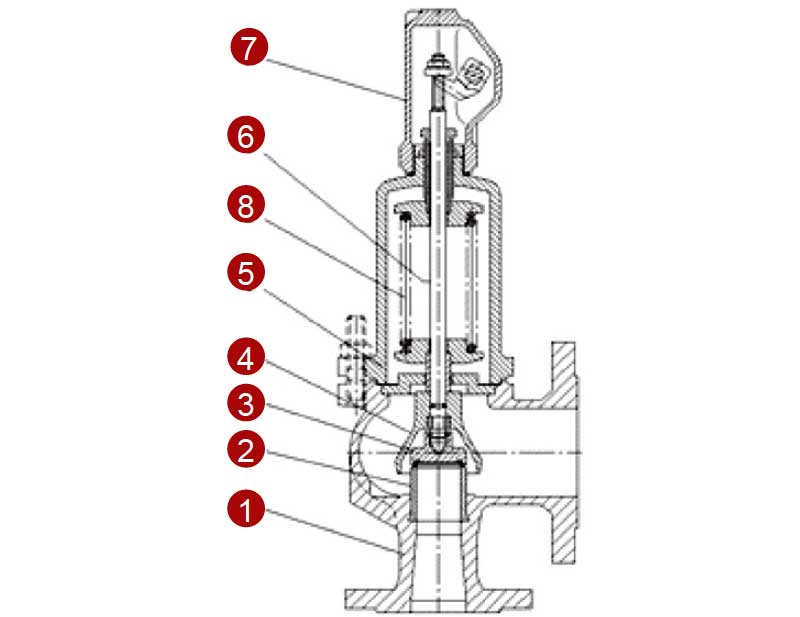

Схема - конструкция клапана
Наименование | Материал | |
Исполнение | 01-1, 02-1, 03-1, 04-1, 05-1, 06-1, 07-1, 08-1 (ex.6301) | 01-2(3), 02-2(3), 03-2(3), 04-2(3), 05-2(3), 06-2(3), 07-2(3), 08-2(3) (ex.6301.11A) |
1 корпус | EN-GJL-250 | |
2 седло | X39CrMo17-1 | |
3 тарелка | X39CrMo17-1 | X6CrNiTi18-10/EPDB/NBR |
4 колокол | EN-GJS-400-15 5.3106 (ex.JS 1030) | |
5 колпак | EN-GJS-400-15 5.3106 (ex.JS 1030) | EN-GJS-400-15 5.3106 (ex.JS 1030) |
6 стержень | X20Cr13 | |
7 капюшон | EN-GJS-400-15 5.3106 (ex.JS 1030) | |
8 пружина | 51CrV4 |

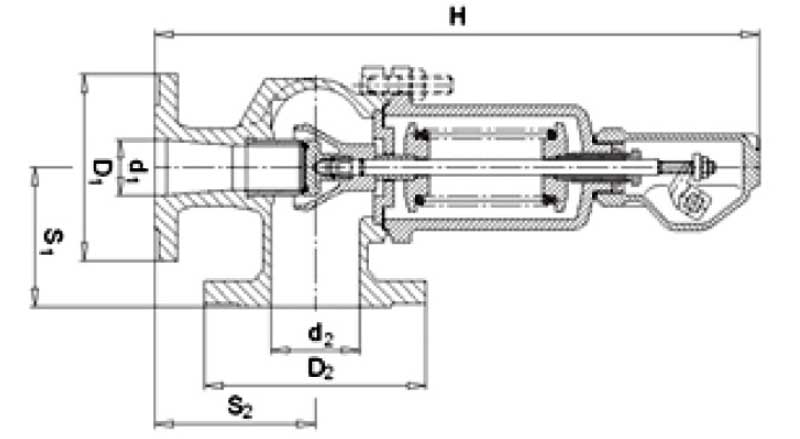

Схема - габаритные размеры
DN | d0 | A | D1 | S1 | D2 | S2 | H | Масса |
d1 x d2 | мм | мм2 | мм | кг | ||||
20x32 | 16 | 201 | 105 | 140 | 85 | 95 | 345 | 6,5 |
25x40 | 20 | 314 | 115 | 150 | 95 | 105 | 395 | 9 |
32x50 | 25 | 491 | 140 | 165 | 100 | 110 | 420 | 13 |
40x65 | 32 | 804 | 150 | 185 | 115 | 130 | 495 | 19 |
50x80 | 40 | 1257 | 165 | 200 | 125 | 145 | 550 | 25 |
65x100 | 50 | 1964 | 185 | 220 | 140 | 150 | 660 | 37 |
80x125 | 63 | 3117 | 200 | 250 | 155 | 170 | 710 | 52 |
100x150 | 77 | 4657 | 220 | 285 | 175 | 180 | 810 | 77 |
125x200 | 93 | 6793 | 250 | 340 | 215 | 220 | 860 | 90 |
150x250 | 110 | 9503 | 285 | 395 | 225 | 245 | 990 | 140 |
DN | тип 01-1, 02-1, 03-1, 04-1, 05-1, 06-1, 07-1, 08-1 | тип 01-4, 02-4, 05-4, 07-4 | тип 01-2(3), 02-2(3), 03-2(3), 04-2(3), 05-2(3), 06-2(3), 07-2(3), 08-2(3) |
Давление открытия | Давление открытия | ||
d1xd2 | бар | ||
20x32 | 0,45-16 | 0,45-10 | 1-16 |
25x40 | 0,45-16 | 0,45-10 | 1-16 |
32x50 | 0,45-16 | 0,45-10 | 1-16 |
40x65 | 0,45-16 | 0,45-10 | 1-16 |
50x80 | 0,45-16 | 0,45-10 | 1-16 |
65x100 | 0,45-16 | 0,45-10 | 1-16 |
80x125 | 0,45-16 | 0,45-10 | 1-16 |
100x150 | 0,45-16 | 0,45-10 | 1-16 |
125x200 | 0,45-12,5 | - | - |
150x250 | 0,45-10 | - | - |
