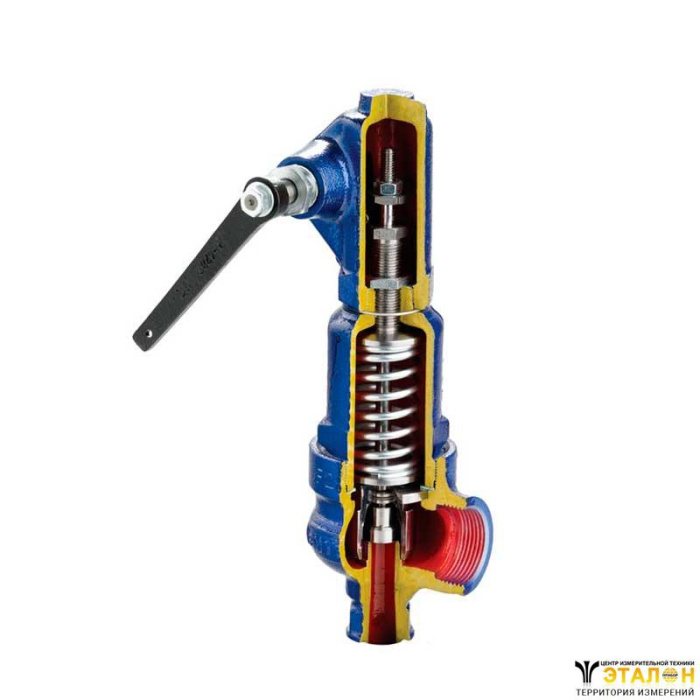

Клапан предохранительный Armak 775 полноподъёмный пружинный угловой резьбовой предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды непосредственно в окружающую среду.
Рабочая среда | воздух, водяной пар, вода и другие нейтральные газы и пары |
Материал корпуса | литая сталь |
Номинальный диаметр, мм | 20х32, 25х40, 32х50 |
Максимальная температура, °C | 120 |
Давление начала открывания, бар | 1,5-16 |
Масса, кг | 3 4,2 5,4 |
Номинальный диаметр | Коэффициенты истечения | |
для паров и газов | ||
Диапазон давлений | b1 =10% | |
20х32 | 1,5 р<2,5 | 0,73 |
2,5 р<16 | 0,78 | |
25х40 | 1,5 р<2,3 | 0,73 |
2,3 р<16 | 0,78 | |
32х50 | 1,5 р<1,9 | 0,71 |
1,9 р<3,5 | 0,76 | |
3,5 р<16 | 0,78 |

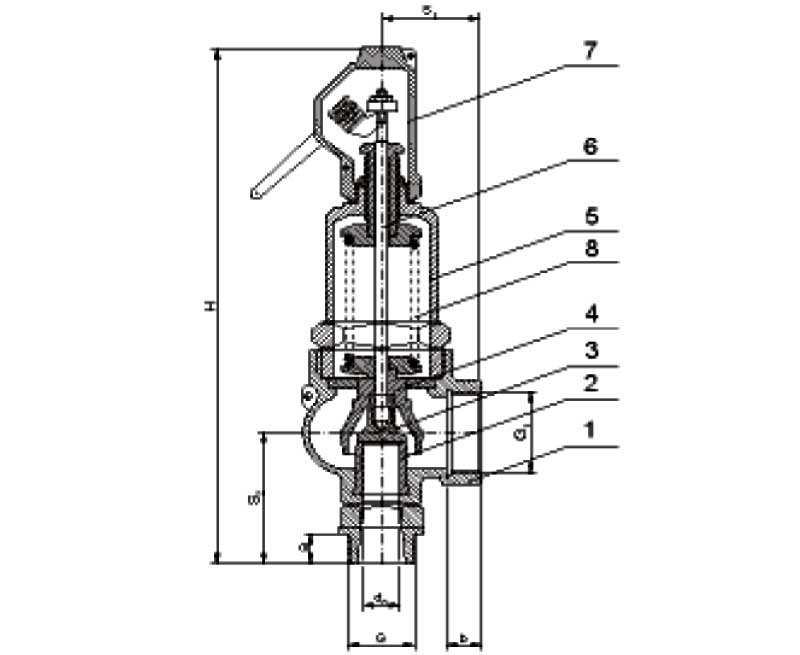

Схема - конструктивное исполнение клапана
Наименование детали | Материал | Примечания | |
1 корпус | EN-GJMW-400-5 | ||
2 седло | X39CrMo17-1 | от DN 125 GP240GH | |
3 тарелка | X39CrMo17-1 | от DN 200 GXCrNi19-10 | |
4 колокол* | X20Cr13 | от DN 200 GP240GH | |
5 колпак | EN-GJMW-400-5 | ||
6 стержень | X20Cr13 | “WM” X17CrNi16-2 | |
7 капюшон | EN-GJS-400-15 | от DN 200 GP240GH | |
8 пружина | BI/51CrV4 |
* Для DN 32x50 исполнение из материала X17CrNi16-2.
