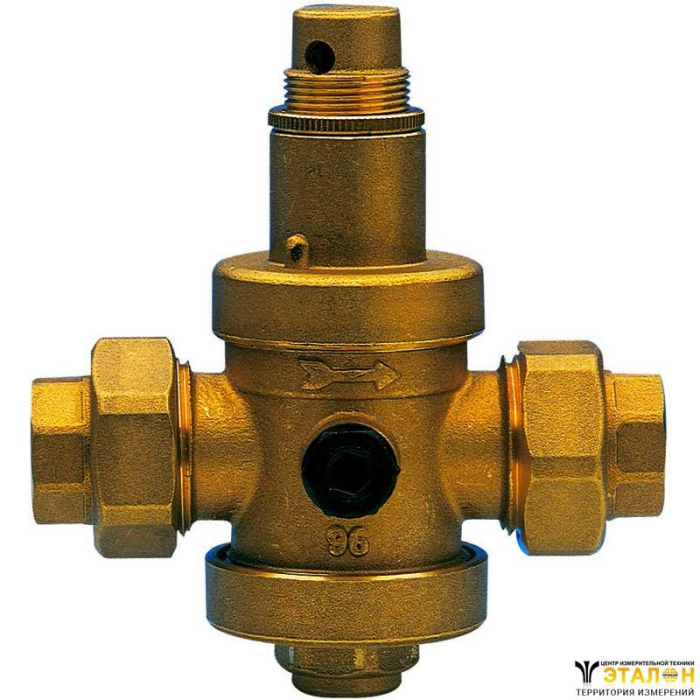

Редуктор давления компрессионный F.I.V. GP 2028 с переходником "американка" предназначен для стабилизации давления на выходе, независимо от изменений величины давления на входе и могут быть установлены в любом положении (горизонтально, вертикально, под наклоном или вверх ногами).
Материал корпуса | латунь |
Максимальное давление на входе, МПа | 2,5 |
Максимальное давление на выходе, МПа | 0,05-0,6* |
Номинальный диаметр, мм | 20-50 (DN) |
Максимальная температура, °C | 80 |
* предварительно отрегулирован на давление 0,3 МПа.

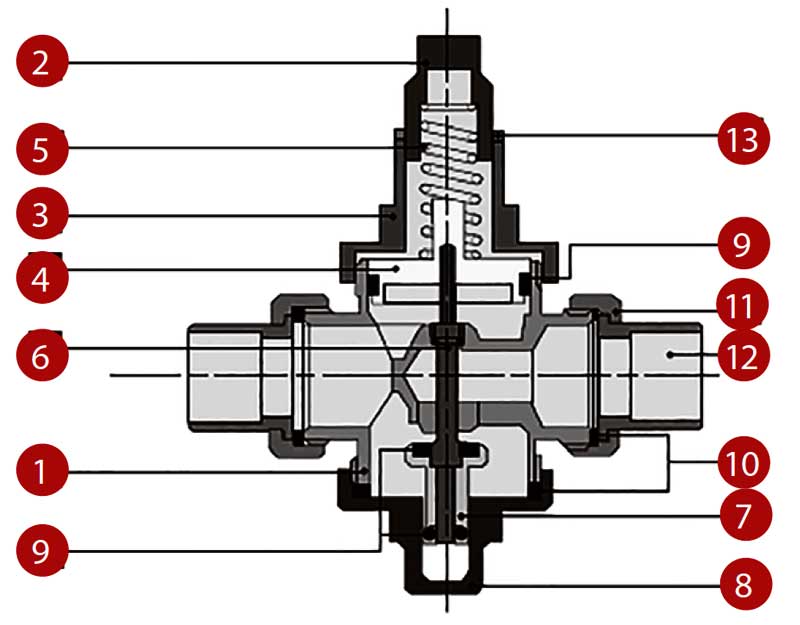

Схема - конструкция редуктора
Наименование детали | Материал |
1 Корпус | латунь UNI EN 12165 CW617N |
2 Прижим пружины | латунь UNI EN 12165 CW617N |
3 Колпак | латунь UNI EN 12165 CW617N |
4 Диафрагма | латунь UNI EN 12164 CW614N |
5 Аружина | кадмированная сталь |
6 Шпиндель | латунь UNI EN 12164 CW614N |
7 Затвор | UNI EN 12164 CW614N / AISI 303 с 1"1/4 по 2" |
8 Нижняя крышка | латунь UNI EN 12165 CW617N |
9 Уплотнение | NBR |
10 Уплотнение | FASIT |
11 Гайки | латунь UNI EN 12165 CW617N |
12 Хвостовики | латунь UNI EN 12165 CW617N |
13 блокировочное резьбовое кольцо | латунь UNI EN 12164 CW614N |

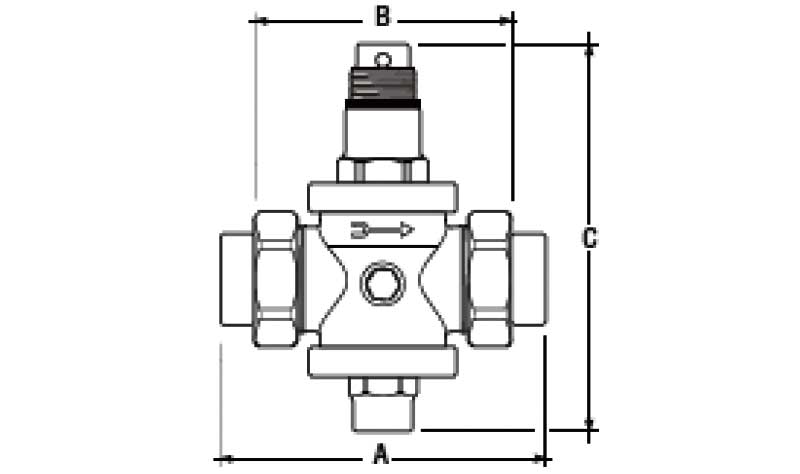

Схема - габаритные размеры
Артикул | DN | A | B | C | Скорость потока | Скорость потока | Масса |
мм | л/мин | м3/час | кг | ||||
08026100 | 25 | 140 | 93 | 166 | 75-95 | 4,5-6 | 1,97 |
08026114 | 32 | 170 | 110 | 220 | 95-130 | 6-8 | 3,43 |
08026112 | 40 | 175 | 110 | 220 | 110-140 | 7-8,5 | 3,45 |
08026200 | 50 | 200 | 130 | 250 | 120-160 | 7,5-10 | 5,11 |
