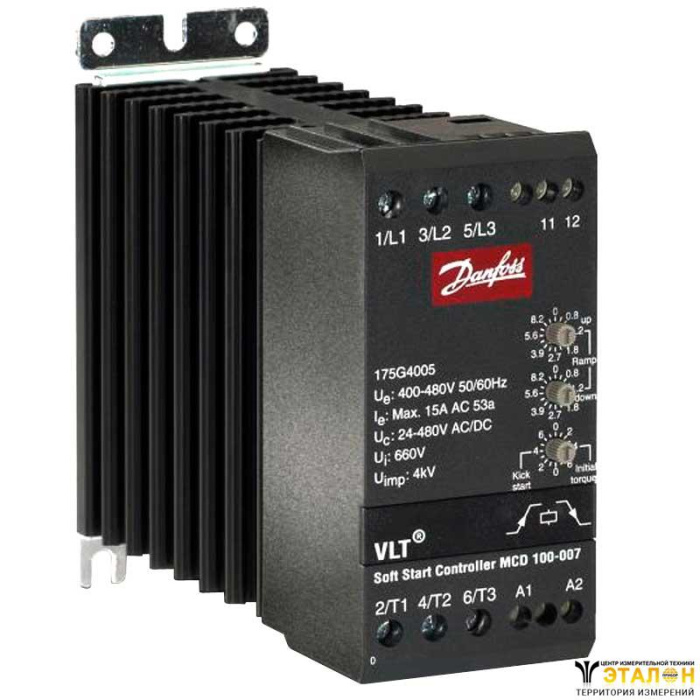

Устройство плавного пуска MCD 100-007 предназначено для плавного пуска и остановки 3-х фазных двигателей переменного тока, снижения величины пускового тока и устранения возможных негативных последствий высокого пускового момента.
Устройство плавного пуска MCD 100-007 предоставляет базовые функции плавного пуска и останова и предназначается для монтажа на DIN-рейке в точном соответствии с принципом «установил и забыл»
Небольшие компрессоры, например спиральные и поршневые компрессоры в установках кондиционирования воздуха; конвейерные.
Мощность | 7,5 кВт |
Номинальный ток | 15 А |
Габаритные размеры | 110х45х128,1 |
Питание от сети (L1, L2, L3) | |
MCD 100-007 | 3x208 В переменного тока |
Частота питания (при пуске) | 45-66 Гц |
Цепь управления (A1, A2) | |
MCD 100-007 | 24-480 В переменного тока/постоянного тока |
Окружающие условия | |
Степень защиты | IP20 |
Рабочие температуры | -5°C/+40°C (60°C со снижением номинальных характеристик) |
Степень загрязнения | третья |
Защита от излучений в соответствии с требованиями ЭМС | |
Класс оборудования (по ЭМС) | класс А |
Кондуктивные ВЧ-помехи | |
0,15 МГц – 0,5 МГц | < 90 дБ (мкВ) |
0,5 МГц – 5 МГц | < 76 дБ (мкВ) |
5 МГц – 30 МГц | < 80-60 дБ (мкВ) |
Излучаемые ВЧ-помехи | |
30 МГц – 230 МГц | < 30 дБ (мкВ) |
230 МГц – 1000 МГц | < 37 дБ (мкВ) |
Помехозащищенность в соответствии с требованиями ЭМС | |
Электростатический разряд | Контактный разряд – 4 кВ |
Высокочастотное электромагнитное поле | |
0,15 МГц – 1000 МГц | 140 дБ (мкВ) |
Номинальное выдерживаемое импульсное напряжение (быстрые переходные процессы 5/50 нс – выброс) | Напряжение между фазой и землей 4 кВ |
Номинальное напряжение изоляции (выбросы 1,2/50 мкс – 8/20 мкв) | Напряжение между фазой и землей 4 кВ, междуфазное 2 кВ |
Падение кратковременное прерывание напряжения | 100 мс (на уровне 40% от номинального напряжения) |
Ток короткого замыкания | |
Номинальный ток короткого замыкания | обычные плавкие предохранители 50 А gL/gG |
Номинал I2t тиристоров для полупроводниковых предохранителей | 1800 A2c |
Рассеяние тепла | 2 Вт/А |
Соответствие стандартам | |
UL/C-UL | UL508 |
CE | IEC 60947-4-2 |
Устройство плавного пуска MCD 100-007 спроектировано как оборудование класса А. Использование в жилом секторе может вызывать появление радиопомех, в таком случае пользователю может потребоваться применение дополнительных средств подавления.
