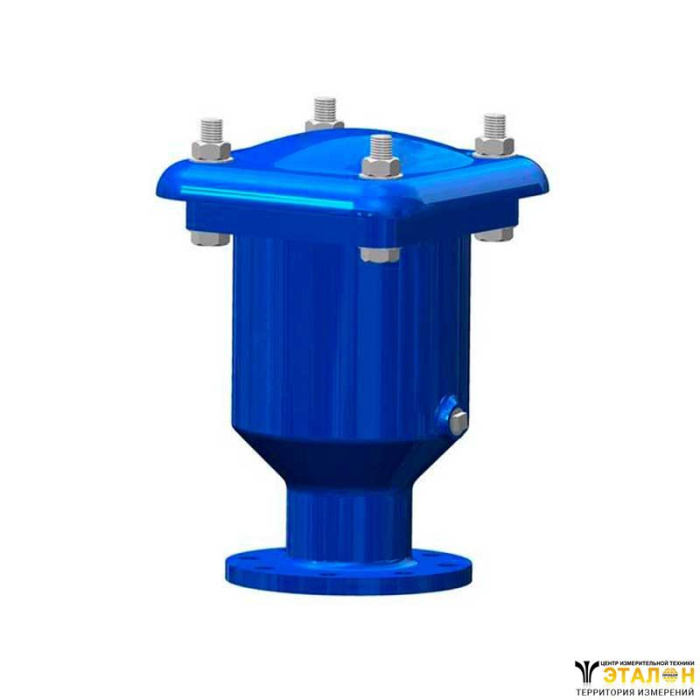

Вантуз однокамерный T.I.S. E061 предназначен для автоматического удаления воздуха при его накоплении, а также для его автоматического спуска при образовании вакуума в системах холодного водоснабжения.
Материал корпуса | ковкий чугун |
Номинальное давление, МПа | 1,6 |
Номинальный диаметр, мм | 40-200 (DN) |
Максимальная температура, °C | 100 |
Наименование детали | Материал |
1 Корпус | высокопрочный чугун EN-GJS 400-15 |
2 Направляющая поплавка | ABS |
3 Игольчатый клапан | нержавеющая сталь AISI 304 |
4 Поплавок | ABS |
5 Уплотнение | EPDM |
6 Фланец | ABS |
7 Крышка | ковкий чугун EN-GJS 400-15 |
8 Кольцо | NBR |
9 Корпус | ковкий чугун EN-GJS 400-15 |
10 Сопло | полиамид |
11 Уплотнение | EPDM |
12 Уплотнение | EPDM |
13 Поплавок | ABS |

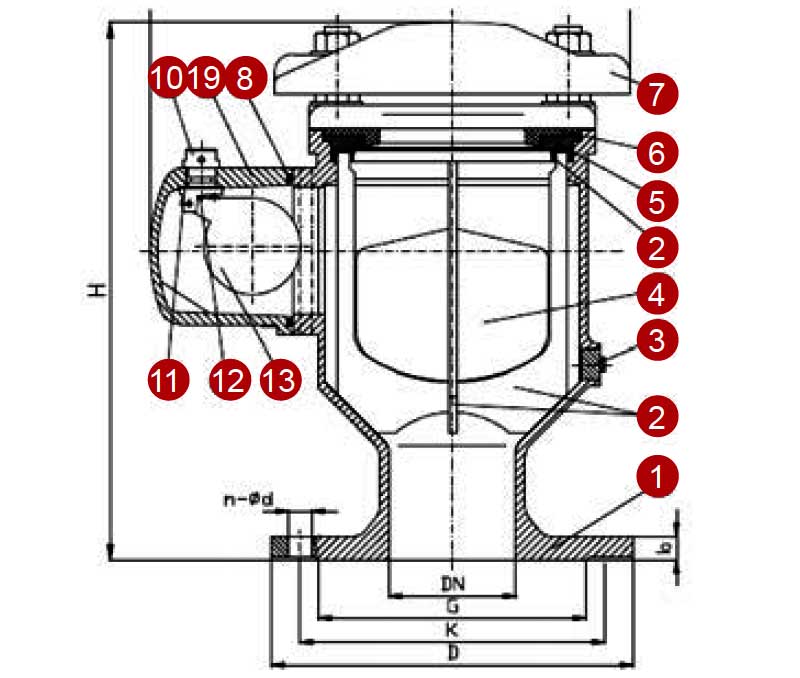

Схема - габаритные размеры вантуза
DN | G | K | D | n- d | b | L | H | Масса |
мм | кг | |||||||
40 | 84 | 110 | 150 | 4-19 | 19 | 260 | 245 | 18 |
50 | 98 | 125 | 165 | 4-19 | 19 | 260 | 245 | 19 |
65 | 118 | 145 | 185 | 4-19 | 19 | 330 | 319 | 21,5 |
80 | 132 | 160 | 200 | 8-19 | 19 | 342 | 319 | 22 |
100 | 156 | 180 | 220 | 8-19 | 19 | 378 | 413 | 34,5 |
125 | 184 | 210 | 250 | 8-19 | 19 | 378 | 413 | 36,5 |
150 | 211 | 240 | 285 | 8-19 | 19 | 378 | 413 | 38,5 |
