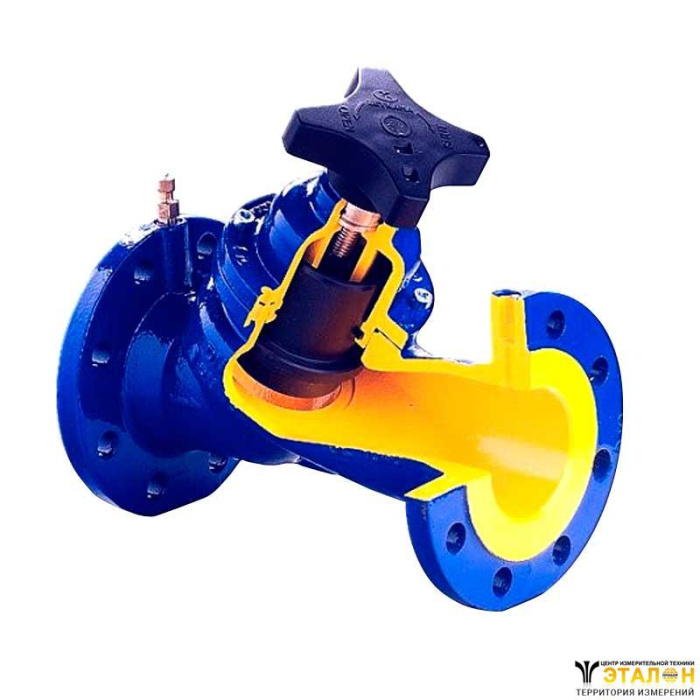

Вентиль балансировочный фланцевый ZETKAMA 447A предназначен для регулирования объемного расхода жидкости в системахводоснабжения, теплоснабжения, кондиционирования и вентиляции.
Материал корпуса | серый чугун |
Номинальное давление, МПа | 1,6 |
Номинальный диаметр, мм | 40-300 (DN) |
Максимальная температура, °C | 130 |

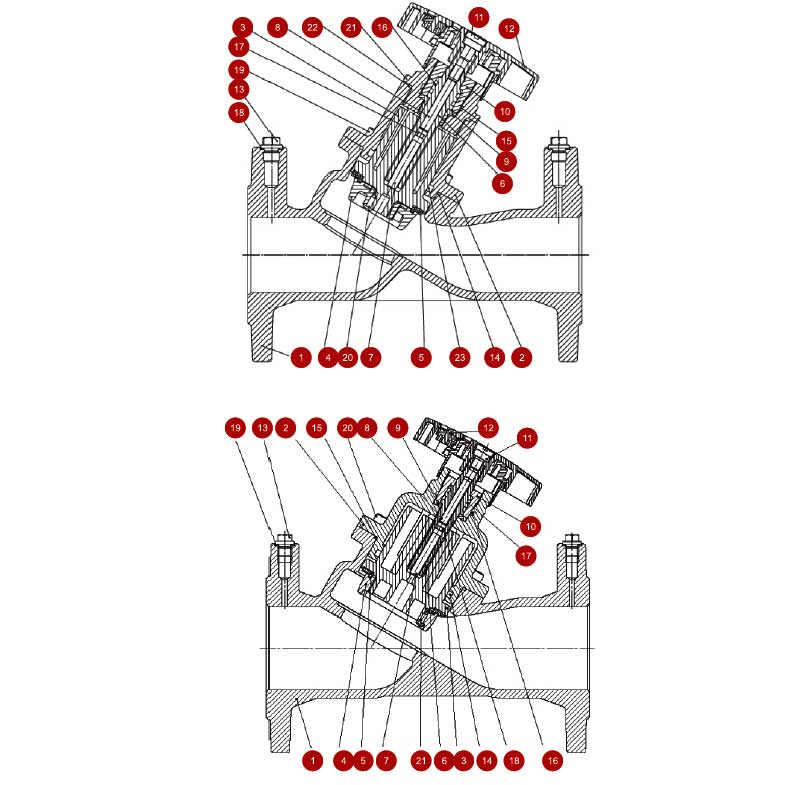

Рисунок №1 - конструктивная схема вентиля (65-150 мм)
1 Корпус | EN-GJL-250 JL 1040 | |
2 Крышка | EN-GJL-250 JL 1040 | |
3 Диск клапана | композитный материал | |
4 Управляющее кольцо | композитный материал | |
5 Прокладка диска | EPDM | |
6 Шток | CuZn36Pb2As | |
7 Ограничитель покрытия | CuZn36Pb2As | |
8 Винт | CuZn37 | |
9 Шайба | CuZn36Pb2As | |
10 Винт | CuZn36Pb2As | |
11 Винт | CuZn37 | |
12 Штурвал | полиамид PA6.6 | |
13 Пробка | C35E | |
14-18 Уплотнительное кольцо | EPDM | |
19 Прокладка пробки | каучуковая резина | |
20 Шестигранный винт | 8.8А2А | |
21 Винт | А2 | |
22 Регулятор давления | G 1/4" |

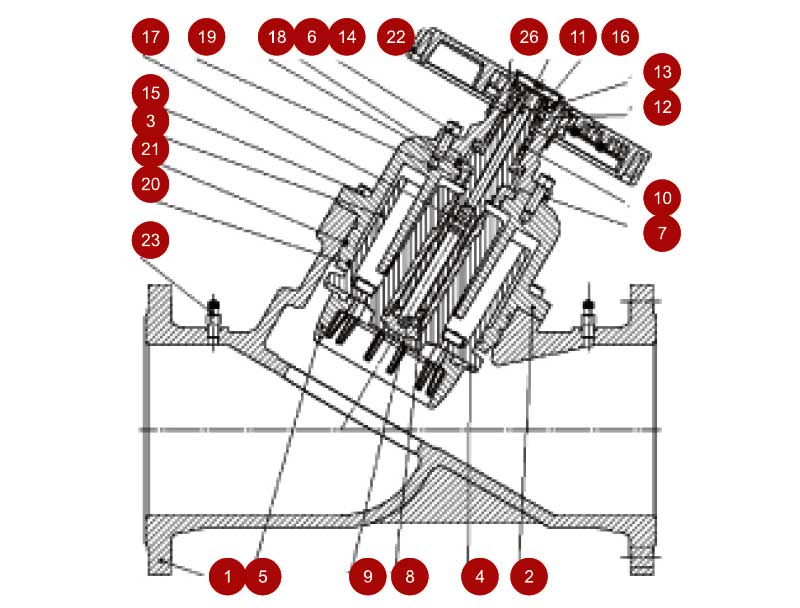

Рисунок №2 - конструктивная схема вентиля (20-300 мм)
1 Корпус | EN-GJS-250 JL 1040 |
2 Крышка | EN-GJS-500-7 JL 1040 |
3 Диск клапана | композитный материал |
4 Кольцо | EPDM |
5 Управляющее кольцо | композитный материал |
6 гильза | CuZn36Pb2As |
7 верхняя крышка | EN-GJS-250 JL 1040 |
8 шток | CuZn36Pb2As |
9 ограничитель открытия | CuZn36Pb2As |
10 направляющая втулка | CuZn40Pb2 |
11 болт | X5CrNi18-10 |
12 штурвал | CuZn40Pb2 |
13 шайба | CuZn40Pb2 |
14 шестигранный винт | 8.8 A2A |
15 шестигранный винт | 8.8 A2A |
16 гайка | 5A2A |
17-21 уплотнительные кольца | EPDN |
22 штурвал | полиамид PA 6.6 |
23 измерительный клапан | G1/4” |
24 шестигранный винт | A2-70 |
25 гайка | A2-70 |
26 втулка штока | CuZn40Pb2 |
27 пробка | C35E |
28 прокладка пробки | каучуковая резина |
DN | Арт. 447А | |||||||||||
A | D | K | b | c | d | Dk | H | L | n | Kvs | Масса | |
мм | шт. | м3/час | кг | |||||||||
40 | 200 | 150 | 110 | 3 | 18 | 84 | 74 | 130 | 19 | 4 | 22.36 | 6.1 |
50 | 230 | 165 | 125 | 3 | 20 | 99 | 74 | 130 | 19 | 4 | 32.15 | 8.3 |
65 | 290 | 185 | 145 | 3 | 20 | 118 | 130 | 220 | 19 | 4 | 88.8 | 13.5 |
80 | 310 | 200 | 180 | 3 | 22 | 132 | 130 | 220 | 19 | 8 | 113.4 | 17.8 |
100 | 350 | 220 | 180 | 3 | 24 | 156 | 130 | 240 | 19 | 8 | 184.7 | 22.7 |
125 | 400 | 250 | 210 | 3 | 26 | 184 | 130 | 260 | 19 | 8 | 285.1 | 34.0 |
150 | 480 | 285 | 240 | 3 | 26 | 211 | 130 | 285 | 23 | 8 | 390.2 | 48.5 |
200 | 600 | 340 | 295 | 3 | 30 | 266 | 310 | 480 | 23 | 12 | 710.0 | 114.5 |
250 | 730 | 405 | 355 | 3 | 32 | 319 | 310 | 525 | 28 | 12 | 1187.5 | 159.0 |
