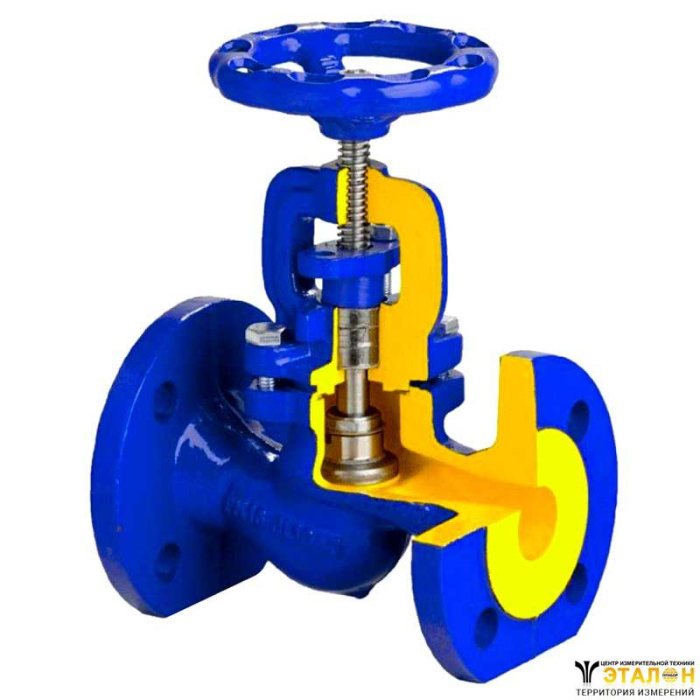

Вентиль запорный фланцевый ZETKAMA 215F стальной предназначен для работы с промышленной холодной и горячей водой, паром, маслами, химически нейтральными агентами.
Материал корпуса | сталь |
Номинальное давление, МПа | 4,0 |
Номинальный диаметр, мм | 15-200 (DN) |
Максимальная температура, °C | 400 |

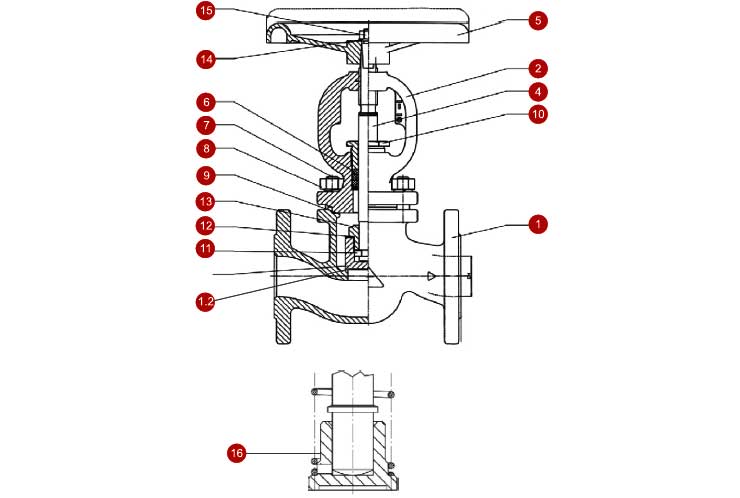

Рисунок - конструкция вентиля
1 – Корпус | GP240GH+N – 1.0619 |
1.2 - Седло | X20Cr13 - 1.4006 |
2 – Крышка | GP240GH+N – 1.0619 |
3 - Диск клапана | X20Cr13 - 1.4021 |
4 – Шпиндель | X20Cr13 - 1.4021 |
5 – Штурвал | EN-GJS-400-18-LT-JS 1025 |
6 - Сальниковое уплотнение | графит |
7 – Шпилька | 42CrMo5 – 1.7233 |
8 – Гайка | C35 – 1.1181 |
9 – Прокладка | график + NiCr |
10 – Сальник | 11SMnPb30 – 1.0718 |
11 – Кольцо | X20Cr13 – 1.4021 |
12 – Шайба | X6CrNiTi18-10 - 1.4541 |
13 – Винт | X20Cr13 - 1.4021 |
14 – Шайба | углеродистая сталь + оцинкованный цинк |
15 – Гайка | углеродистая сталь + оцинкованный цинк |
16 – Пружина | X6CrNi16 – 2 – 1.4057 |

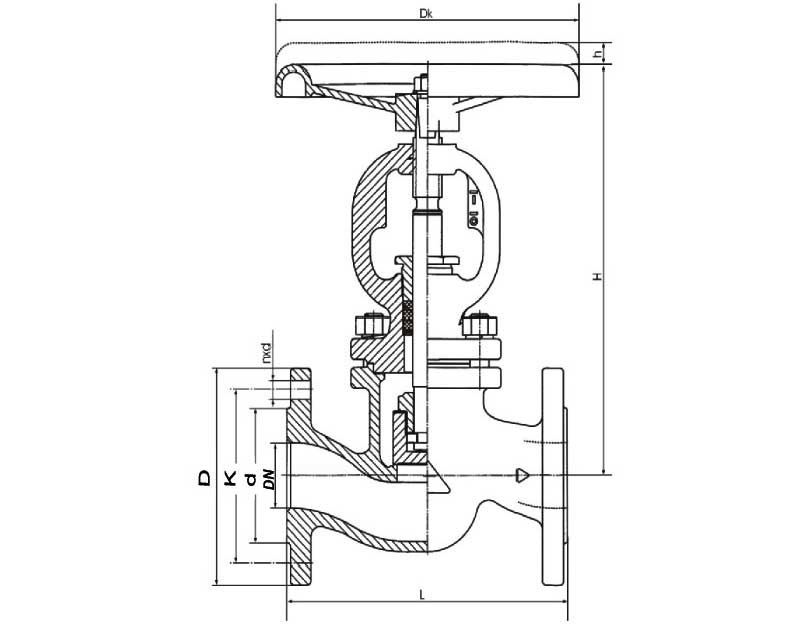

Схема - габаритные размеры вентиля
DN | PN = 4,0 МПа | |||||||||
D | d | K | n x d | h | H | L | Dk | Kvs | Масса | |
мм | м3/час | кг | ||||||||
15 | 95 | 45 | 65 | 4x14 | 6 | 208 | 130 | 120 | 4,3 | 4,3 |
20 | 105 | 58 | 75 | 4x14 | 6 | 208 | 150 | 120 | 7,0 | 5,1 |
25 | 115 | 68 | 85 | 4x14 | 6 | 208 | 160 | 120 | 11,3 | 5,8 |
32 | 140 | 78 | 100 | 4x18 | 10 | 248 | 180 | 180 | 17,5 | 9,5 |
40 | 150 | 88 | 110 | 4х18 | 10 | 248 | 200 | 180 | 27,0 | 9,8 |
50 | 165 | 102 | 125 | 4x18 | 16,5 | 332 | 230 | 250 | 47,0 | 17,7 |
65 | 185 | 122 | 145 | 8х18 | 16,5 | 332 | 290 | 250 | 68,0 | 20,5 |
80 | 200 | 138 | 160 | 8x18 | 25 | 407 | 310 | 250 | 116,0 | 34 |
100 | 235 | 162 | 190 | 8x22 | 25 | 407 | 350 | 250 | 162,0 | 44 |
125 | 270 | 188 | 220 | 8x26 | 40 | 571 | 400 | 320 | 250,0 | 77 |
150 | 300 | 218 | 250 | 8х26 | 40 | 571 | 480 | 320 | 364 | 113 |
200 | 375 | 285 | 320 | 12х30 | 92 | 571 | 600 | 400 | 550,0 | 180 |
Запорные вентили широко используются в системах отопления, водоснабжения, энергетике и в промышленности.
