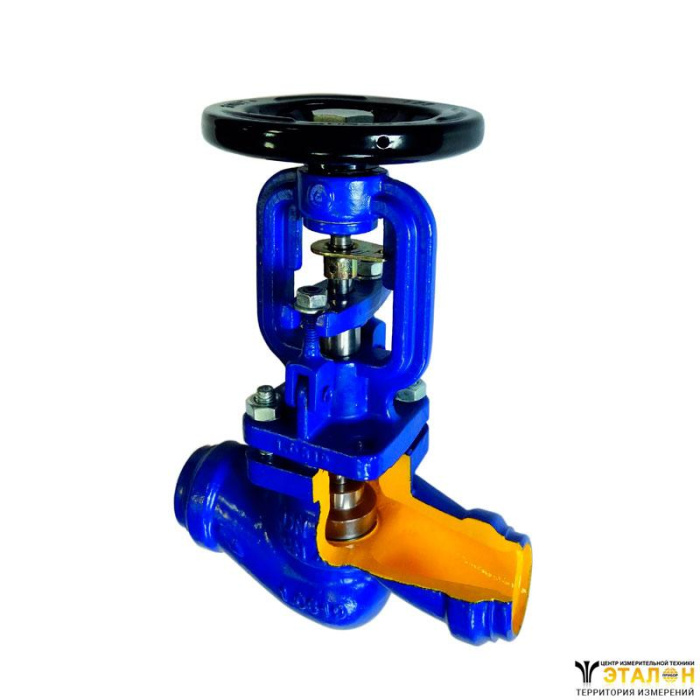

Вентиль запорный под приварку ZETKAMA 217F предназначен для работы с промышленной холодной водой, гликолем, диатермическим маслом, паром, сжатым воздухом, нейтральными жидкостями.
Материал корпуса | литая сталь |
Номинальное давление, МПа | 4,0 |
Номинальный диаметр, мм | 15-100 (DN) |
Максимальная температура, °C | 450 |
Рисунок - конструкция вентиля
корпус | GP240GH - 1.0619 |
кольцо клапана | X20Cr13 - 1.4021 |
крышка | GP240GH - 1.0619 |
шток | X20Cr13 - 1.4021 |
клапан | X20Cr13 - 1.4021 |
штурвал | сталь |
болт | 24CrMo4 |
гайка | C35E - 1.1181 |
прокладка крышки | графит + CrNiSt |
уплотнение сальника | графит |
Схема - габаритные размеры вентиля
DN | L | H | Dk | A | B | Масса |
мм | кг | |||||
15 | 130 | 205 | 125 | 22 | 17,3 | 3,2 |
20 | 150 | 205 | 125 | 28 | 22,3 | 3,4 |
25 | 160 | 205 | 125 | 35 | 28,5 | 3,9 |
32 | 180 | 210 | 125 | 44 | 37,2 | 4,3 |
40 | 200 | 250 | 200 | 50 | 43,1 | 8,2 |
50 | 230 | 250 | 200 | 61 | 54 | 9,1 |
65 | 290 | 280 | 250 | 77 | 68,9 | 14,0 |
80 | 310 | 320 | 250 | 91 | 80,9 | 19,1 |
100 | 350 | 425 | 300 | 117 | 104,3 | 35,9 |
Вентили запорные широко используются в системах отопления, в судостроительной промышленности, для охлаждения и климатизации.
