Вентиль запорный под приварку ZETKAMA 237F предназначен для работы с промышленной холодной водой, гликолем, диатермическим маслом, паром, сжатым воздухом, нейтральными жидкостями.
Материал корпуса | литая сталь |
Номинальное давление, МПа | 4,0 |
Номинальный диаметр, мм | 15-100 (DN) |
Максимальная температура, °C | 450 |

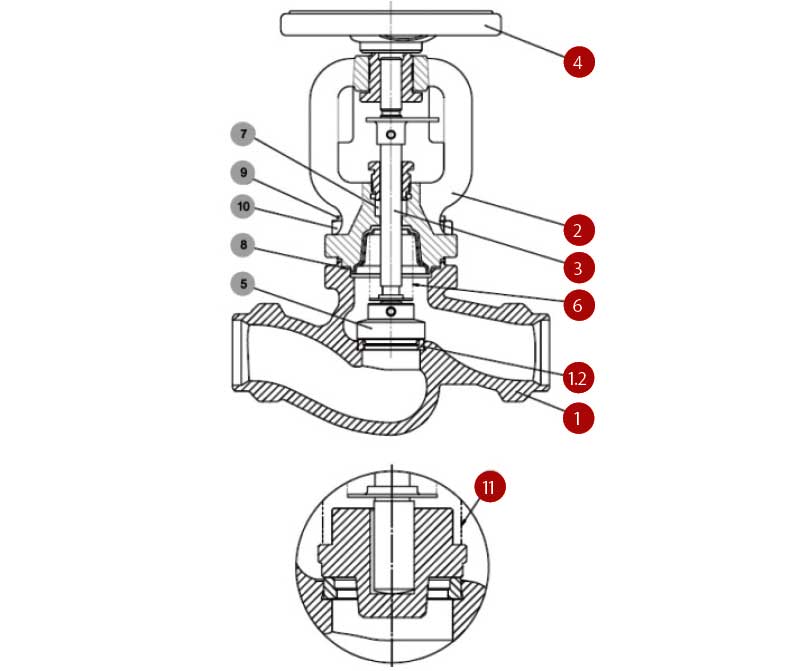

Рисунок - конструкция вентиля
1 - корпус | GP240GH - 1.0619 |
1.2 - кольцо клапана | X20Cr13 - 1.4021 DN 65-200 |
2 - крышка | GP240GH - 1.0619 |
3 - шток | X20Cr13 - 1.4021 |
4 - штурвал | сталь |
5 - клапан | X20Cr13 - 1.4021 |
6 - сильфон | X6CrNiMoTi17-12-2 |
7 - уплотнение сальника | графит |
8 - прокладка крышки | графит + CrNiSt |
9 - болт | 24CrMo4 |
10 - гайка | C35E - 1.1181 |
11 - пружина | X17CrNi16-2 |

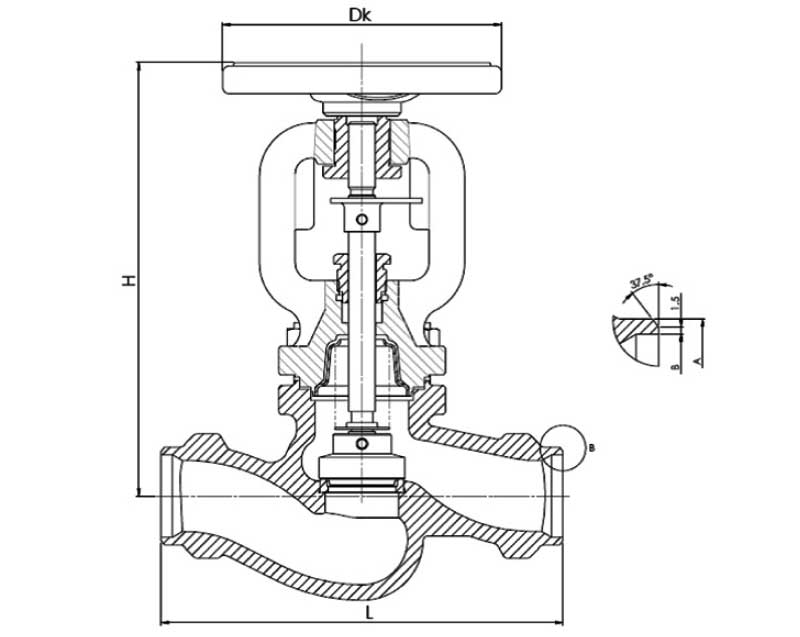

Схема - габаритные размеры вентиля
DN | L | H | Dk | A | B | Масса |
мм | кг | |||||
15 | 130 | 190 | 125 | 22 | 17,3 | 3,0 |
20 | 150 | 190 | 125 | 28 | 22,3 | 3,3 |
25 | 160 | 190 | 125 | 35 | 28,5 | 3,6 |
32 | 180 | 195 | 125 | 44 | 37,2 | 4,0 |
40 | 200 | 240 | 200 | 50 | 43,1 | 7,2 |
50 | 230 | 240 | 200 | 61 | 54 | 8,1 |
65 | 290 | 270 | 250 | 77 | 68,9 | 13,0 |
80 | 310 | 300 | 250 | 91 | 80,9 | 18,0 |
100 | 350 | 450 | 300 | 117 | 104,3 | 34,7 |
Вентили запорные широко используются в системах отопления, в судостроительной промышленности, для охлаждения и климатизации.
