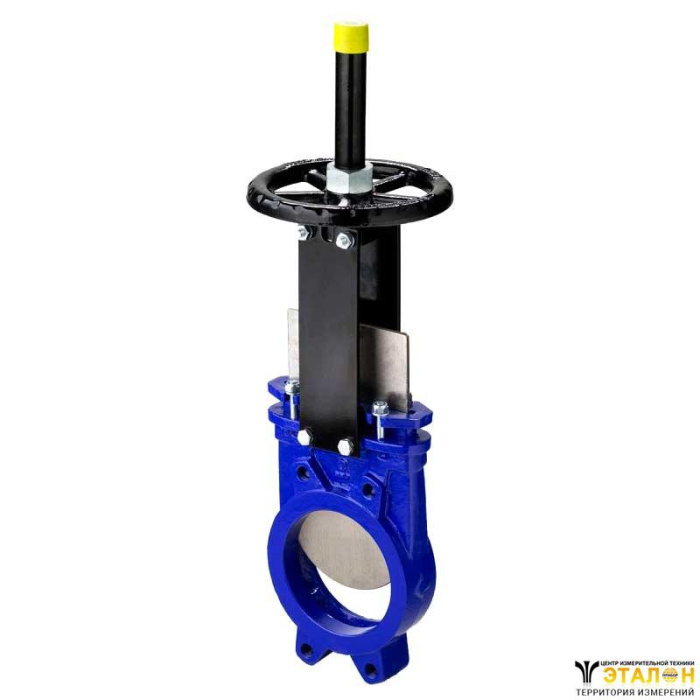

Задвижка шиберная двухсторонняя ZETKAMA 121A предназначена для работы:
Материал корпуса | серый чугун | |||
Номинальное давление, МПа | 1,0 | 0,8 | 0,5 | 0,3 |
Номинальный диаметр, мм | 50-125 (DN) | 150-200 (DN) | 250-300 (DN) | 350-500 (DN) |
Максимальная температура, °C | 90 |

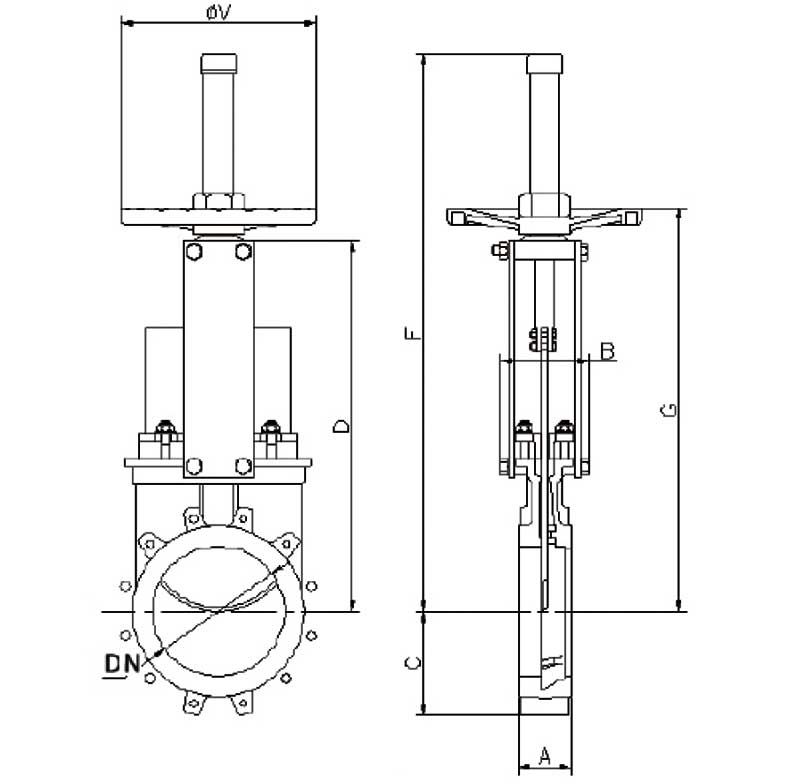

Схема - габаритные размеры задвижки
DN | A | B | C | D | F | G | stem | V |
мм | ||||||||
50 | 40 | 91 | 61 | 241 | 410 | 280 | 20 4 | 225 |
65 | 40 | 91 | 68 | 268 | 437 | 308 | 20 4 | 225 |
80 | 50 | 91 | 91 | 294 | 463 | 333 | 20 4 | 225 |
100 | 50 | 91 | 104 | 334 | 503 | 373 | 20 4 | 225 |
125 | 50 | 101 | 118 | 367 | 586 | 407 | 20 4 | 225 |
150 | 60 | 101 | 130 | 419 | 638 | 458 | 20 4 | 225 |
200 | 60 | 118 | 159 | 525 | 816 | 578 | 25 5 | 325 |
250 | 70 | 118 | 196 | 626 | 1017 | 679 | 25 5 | 325 |
300 | 70 | 118 | 230 | 726 | 1117 | 779 | 25 5 | 325 |
350 | 96 | 290 | 254 | 797 | 1337 | 906 | 35 6 | 450 |
400 | 100 | 290 | 287 | 903 | 1443 | 1012 | 35 6 | 450 |
450 | 106 | 290 | 304 | 989 | 1629 | 1098 | 35 6 | 450 |
500 | 110 | 290 | 340 | 1101 | 1741 | 1210 | 35 6 | 450 |
DN | Вращательный момент | Масса |
мм | Нм | кг |
50 | 2,64 | 7 |
65 | 4,45 | 8 |
80 | 6,76 | 9 |
100 | 10,5 | 11 |
125 | 16,5 | 13 |
150 | 16,6 | 17 |
200 | 37,1 | 28 |
250 | 41,4 | 40 |
300 | 59,8 | 56 |
350 | 88,5 | 94 |
400 | 115,9 | 116 |
450 | 110,3 | 162 |
500 | 137,1 | 187 |
