Электроизмерительные приборы - мосты, магазины, меры сопротивления

Мосты, магазины, меры сопротивления, делители напряжения, резисторы и катушки сопротивления являются электроизмерительными приборами, которые используются для измерения сопротивления, проверки работы измерительных приборов и в других целях в различных условиях.

Данные приборы можно разделить на несколько видов в зависимости от предназначения.

Так, мосты сопротивления используют для измерения сопротивления тока, для поиска повреждений кабеля, замера асимметрии проводов. К мостам сопротивления относятся приборы серии Р3009 и Р3043, а также цифровой мост Щ402.

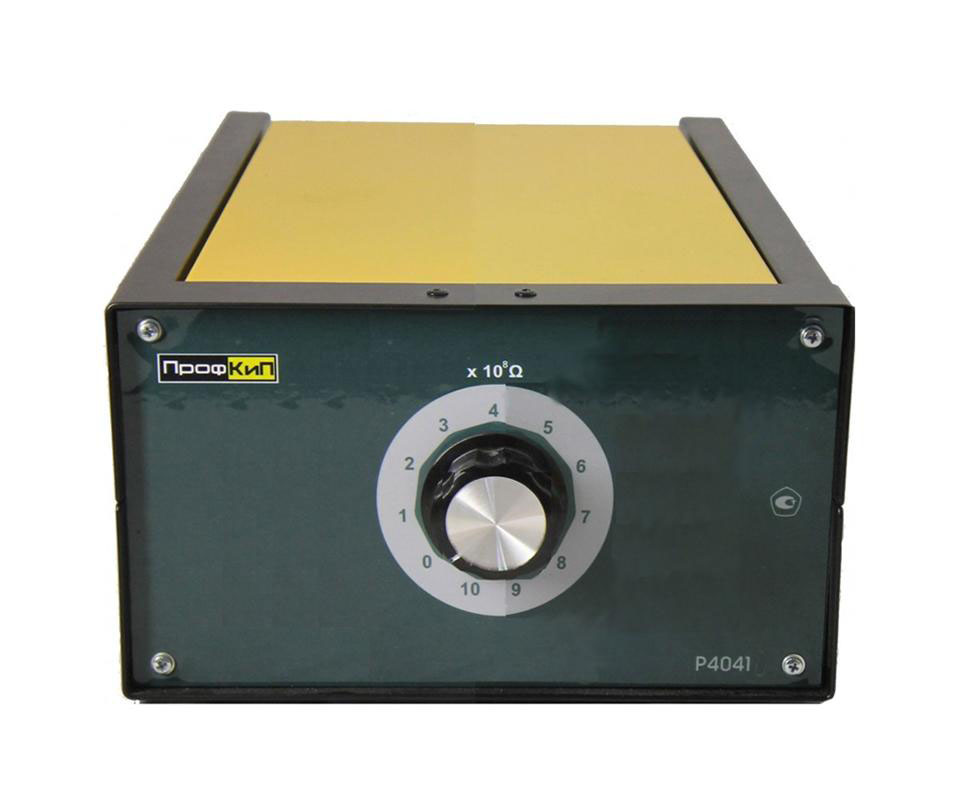

Магазины сопротивления – приборы, которыми пользуются для измерения сопротивления в цепях переменного или постоянного тока, данные устройства необходимы, когда необходимы многозначные меры. К магазинам сопротивления относятся приборы из серии Р33, Р40101, Р2075, Р4830/1,  Р4831, Р5000. Кроме того, магазины могут применяться для измерения индуктивности. Как пример магазина индуктивности можно назвать модель  Р567.

Меры сопротивления – наиболее точные приборы для измерения сопротивления, поэтому они применяются в основном в качестве образцов для проверки работы других измерительных приборов сопротивления. В цепях переменного и постоянного тока меры сопротивления могут использоваться и в качестве непосредственно измерительных приборов.

На данный момент к мерам сопротивления можно отнести модели Р3026/1 и Р4030М1. Также существует и мера-имитатор сопротивления, работающий по другим принципам, нежели меры сопротивления, но выдающий те же результаты. Так, к мера-имитаторам можно отнести модель Р4085-М1.

Мера может быть использована не только в качестве измерительного прибора сопротивления электричества, но и в качестве прибора, позволяющего измерить индуктивность. Меры индуктивности на данный момент представлены ограниченным числом моделей. Мы можем назвать в качестве примера меры индуктивности прибор Р593.

Делители напряжения – устройства, которые позволяют расширить пределы измерения по напряжению таких приборов, как компараторы напряжения и потенциометры, в цепях постоянного тока. Делитель напряжения Р3027 может быть использован и в качестве проверочного прибора для других, менее точных устройств этой категории.

Измерительные резисторы – электроизмерительные приборы, которые применяются для измерения сопротивления в цепях постоянного или переменного тока. Прецизионный измерительный резистор Р3031/1 отличается высоким классом точности (от 0.01 до 0.0005) и позволяет измерить сопротивление в малых величинах (от 0.001 Ом).

Катушка сопротивления также относится к данному классу приборов. Измерительные катушки сопротивления являются приборами, позволяющими измерить сопротивления в условиях, где другие приборы работать не могут. Так, катушки моделей Р310 и Р321 используются в жидкой среде (керосин, масло и т. д.), а модель 4010 может работать в условиях влажности воздуха до 80%.
