При торможении асинхронный двигатель отдает энергию назад в преобразователь частоты (работает в генераторном режиме) вследствие чего напряжение в звене постоянного тока повышается. Интенсивность торможения в этом случае зависит от потерь мощности в преобразователе и двигателе.
ПЧВ можно тормозить с мощностью около 20% от номинальной за счет собственных потерь двигателя и преобразователя. Этого обычно достаточно для не инерционных нагрузок, т.е. там, где кинетическая энергия невелика или время торможения не критично.
Если требуется произвести быстрое торможение, необходимо использовать тормозной ключ и резистор. При торможении электропривода тормозной резистор подключается к шине постоянного тока внутри преобразователя частоты, и на нем рассеивается энергия от электродвигателя. Это защищает преобразователь от блокировки по причине перенапряжения в звене постоянного тока и, соответственно, от остановки привода.
Все преобразователи частоты ОВЕН ПЧВ1,2 мощностью 1,5 кВт и более имеют встроенные тормозные ключи для подключения тормозных резисторов.
Тормозные резисторы являются необходимой опцией ПЧВ для работы с подъемно-транспортными механизмами (краны, лифты, наклонные транспортеры, подъемники), высокоинеционными применениями (дымососы, центрифуги, рольганги, тягодутьевые механизмы, транспортные тележки), некоторыми станочными применениями (токарно-винторезные, сверлильные, шлифовальные станки и др.)
Компания ОВЕН предлагает пользователям несколько типов тормозных резисторов.
Резисторы РБ1 представляют собой проволочные балластные резисторы с керамическим корпусом и степенью защиты IP00. Линейка включает в себя 2 типа резисторов:
- 80 Ом, 1 кВт
- 400 Ом, 200 Вт
Для каждого номинала мощности ПЧВ может быть использован один резистор или группа резисторов в параллельном включении для обеспечения необходимой мощности торможения. Выбираются исходя из продолжительности включения (ПВ) 10% от времени цикла.
Промышленные линейки тормозных резисторов РБ2, РБ3, РБ4

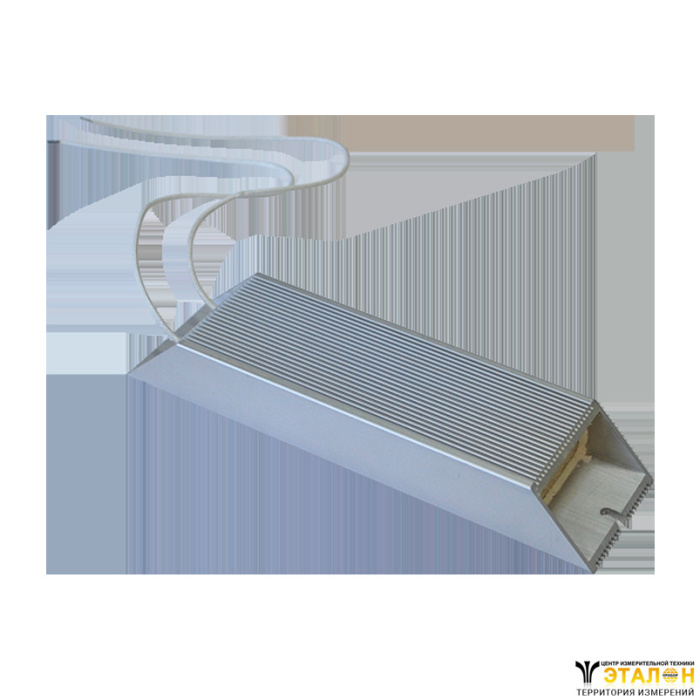

Резисторы РБ2,3,4 представляют собой балластные резисторы с алюминиевым или керамическим корпусом и степенью защиты IP54 или IP20. Линейка включает в себя 2 типа резисторов на каждый номинал мощности ПЧВ для ПВ 10% и 40%.
Резисторы этих линеек имеют исполнение для вертикального и горизонтального монтажа.
Тормозные резисторы промышленных линеек рекомендуются, если требуется:
- Компактный монтаж тормозного резистора
- Использование в тяжелых условиях работы (увеличенная мощность, выделяемая при торможении)
- Монтаж тормозного резистора вне шкафа управления (требуется высокая степень IP)
Основные технические характеристики
Параметр | Значение | |||
РБ1 | РБ2 | РБ3 | РБ4 | |
Степень защиты. | IP00 | IP20 | IP54 | |
Допустимая продолжительность включения ПВ, % | 10 | 40 | 10 | 40 |
Класс защиты | 0I | I | I | I |
Способ охлаждения | С (Естеств. воздушный) | |||
Диапазон рабочих температур,ºС. | -20 до +50 | |||
Класс точности, %. | 10 | |||
Температурный коэффициент сопротивления, %/ ºС. | 0,05 | |||
Температура перегрева,ºС. | до 300 | |||
Рабочее напряжение, В. | до 1000 | |||
Испытательное напряжение, В. | 3000 | |||
Сопротивление изоляции, МОм | 100 | |||
Примечание - указанное значение ПВ,% в таблице дано из расчета принятой продолжительности цикла Тц, равной 120с.
Параметры серии РБ1. ПВ = 10%, IP00
Модификация РБ1 | R, Ом | Рном, кВт | А, мм | Б, мм | В, мм | Масса, кг |
РБ1-400-К20 | 400 | 0,20 | 25 | 70 | 310 | 0,4 |
РБ1-080-1К0 | 80 | 1,00 | 60 | 100 | 490 | 1,2 |
Параметры серии РБ2. ПВ = 40%, IP20
Модификация РБ2 | R, Ом | Рном, кВт | А, мм | Б, мм | В, мм | Масса, кг |
РБ2-038-5К0 | 38 | 5,00 | 500 | 350 | 350 | 16 |
РБ2-028-6К0 | 28 | 6,00 | 500 | 550 | 350 | 21 |
РБ2-022-8К0 | 22 | 8,00 | 500 | 550 | 350 | 22 |
РБ2-019-10К | 19 | 10,00 | 500 | 550 | 350 | 22 |
Параметры серии РБ3. ПВ = 10%, IP54
Модификация РБ3 | R, Ом | Рном, кВт | А, мм | Б, мм | В, мм | Масса, кг |
РБ3-070-К20 | 70 | 0,20 | 165 | 60 | 30 | 0,47 |
РБ3-048-К20 | 48 | 0,20 | 165 | 60 | 30 | 0,47 |
РБ3-270-К20 | 270 | 0,20 | 165 | 60 | 30 | 0,47 |
РБ3-200-К20 | 200 | 0,20 | 165 | 60 | 30 | 0,47 |
РБ3-145-К30 | 145 | 0,30 | 215 | 60 | 30 | 0,62 |
РБ3-110-К45 | 110 | 0,45 | 285 | 60 | 30 | 1,10 |
РБ3-080-К57 | 80 | 0,57 | 300 | 60 | 30 | 1,30 |
РБ3-056-К68 | 56 | 0,68 | 300 | 60 | 30 | 1,30 |
РБ3-038-1К1 | 38 | 1,13 | 400 | 50 | 107 | 3,90 |
РБ3-028-1К4 | 28 | 1,40 | 400 | 50 | 107 | 4,00 |
РБ3-022-1К7 | 22 | 1,70 | 550 | 50 | 107 | 4,50 |
РБ3-019-2К2 | 19 | 2,20 | 550 | 50 | 107 | 6,50 |
Параметры серии РБ4. ПВ = 40%, IP54
Модификация РБ4 | R, Ом | Рном, кВт | А, мм | Б, мм | В, мм | Масса,кг |
РБ4-070-К57 | 70 | 0,57 | 504 | 188 | 170 | 4,0 |
РБ4-048-К96 | 48 | 0,96 | 832 | 188 | 170 | 6,0 |
РБ4-270-К57 | 270 | 0,57 | 504 | 188 | 170 | 4,0 |
РБ4-200-К96 | 200 | 0,96 | 832 | 188 | 170 | 6,0 |
РБ4-145-1К3 | 145 | 1,13 | 832 | 188 | 170 | 7,0 |
РБ4-110-1К7 | 110 | 1,70 | 748 | 303 | 150 | 11,0 |
РБ4-080-2К2 | 80 | 2,20 | 748 | 303 | 150 | 13,0 |
РБ4-056-3К2 | 56 | 3,20 | 948 | 303 | 150 | 16,5 |
Комплект поставки
- Тормозной резистор
- Паспорт и руководство по эксплуатации
- Гарантийный талон
