ТРМ500-Щ2.30А
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы

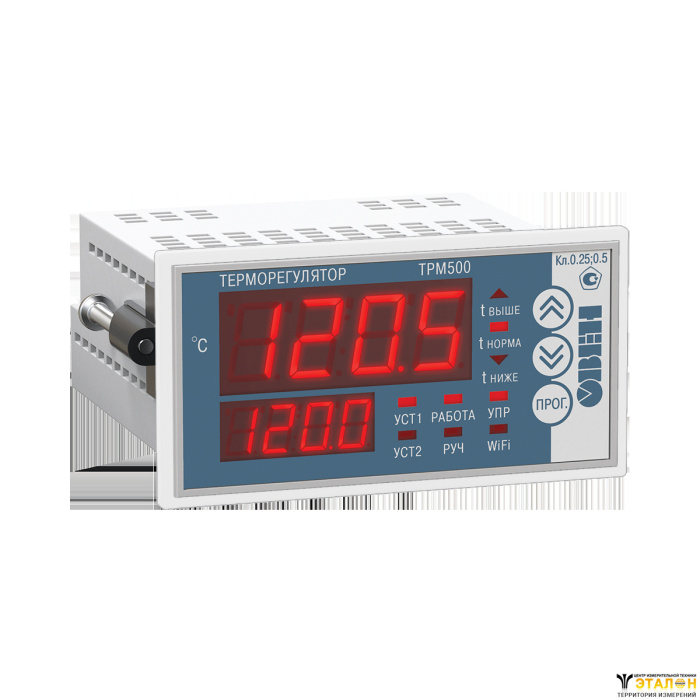

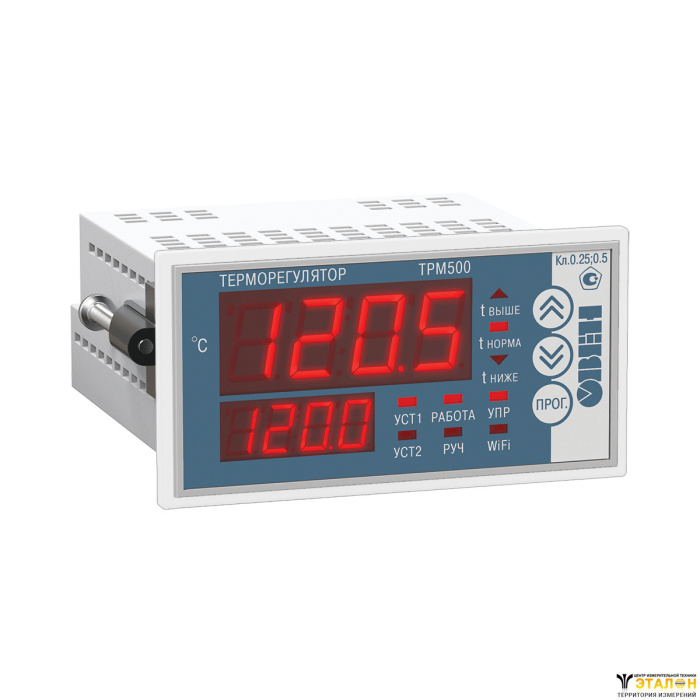

Промышленный терморегулятор ТРМ500 предназначен для управления процессами поддержания температуры в печах, термопластавтоматах (в том числе управления горячеканальными пресс-формами), экструдерах, термопрессах, машинах для выдува ПЭТ-тары, гомогенизаторах, запайщиках, термоусадочном оборудовании, оборудовании для термоформинга, термопрессах (перенос изображений), оборудовании для производства строительных материалов (хозблоки, пеноблоки и т.п.), сушилках и другом технологическом оборудовании, в работе которого требуется управление температурой в процессе нагрева.
Функции:
- Управление температурой по on/off- или ПИД-закону (только режим нагревателя).
- Светодиодная индикация нахождения температуры в заданной зоне.
- Сигнализация о входе температуры в заданную зону при помощи 1-го или 2-х реле.
- По команде дискретного входа:
- смена уставки с одного предустановленного значения на другое;
- перевод работы прибора в ручной режим управления;
- переключение режимов СТОП/ПУСК.
Входы:
- Один универсальный вход для измерения температуры при помощи ТС и ТП.
- Подключение ТС по 2-, 3-, 4-проводной схеме.
- Встроенная компенсация температуры холодных концов термопары.
- Поддержка всех распространенных в России датчиков температуры.
- Класс точности: ТС – 0,25 %, ТП – 0,5 %.
- Один дискретный вход для переключения режимов работы прибора.
Выходы:
Три выхода для управления нагрузкой или сигнализации:
- Выход 1: реле для управления или сигнализации. Управление нагрузкой до 5 А или 30 А.
- Выход 2: выход для сигнализации (до 5 А).
- Выход 3: выход для управления твердотельными реле (0…5 В).
Эргономика:
- Один или два индикатора (в зависимости от модификации).
- Увеличенный индикатор: высота цифр 20 мм.
- Удобная простая настройка с панели прибора.
- Стандартные габариты лицевой панели (96×48 мм).
- Современный дизайн.
Смотреть вебинар
ТРМ500. Экономичный терморегулятор для систем электрического нагрева. Вебинар прошёл 13 марта 2014г.
Основные технические характеристики
Характеристика | Значение |
Напряжение питания | 96…264 В переменного |
Потребляемая мощность | Не более 5 Вт |
Поддержка типов датчиков | |
ТС | 50\100\500\1000 (М, Сu, П, Pt), 53М |
ТП | L, J, N, K, T, S, R, B, A-1, A-2, A-3 |
Основная приведенная погрешность | |
ТС | 0.25% |
ТП | 0.5% |
Время опроса входа | |
ТС | 0.3 сек (3-х проводная схема подключения) 0.2 сек (2-х и 4-х проводная схема подключения) |
ТП | 0.2 сек |
Схема подключения ТС | 2-х, 3-х или 4-х проводная |
Компенсация холодных концов ТП | встроенная |
Сопротивление линий связи «прибор-датчик» | |
для ТС | Не более 15 Ом |
для ТП | Не более 100 Ом |
Сопротивление внешнего ключа | |
В замкнутом состоянии | Не более 70 Ом |
В разомкнутом состоянии | Не менее 1000 Ом |
Типы ВУ | |
Выход 1 | Реле электромеханическое 5 А (стандарт) \ 30 А (опция) |
Выход 2 | Логический выход под управление ТТР |
Выход 3 | Реле электромеханическое 3 А |
Логические уровни выхода 3 (для ТТР) | |
низкий уровень (ТТР закрыто) | 0 В |
высокий уровень (ТТР открыто) | 4…5.5 В |
Допустимый ток на выходе 3 (для ТТР) | 25…40 мА |
Габариты корпуса, тип | 96×48×100мм, Щ2 |
Условия эксплуатации | |
температура окружающего воздуха | -20…+50 °С |
влажность | 30…80% при температуре +35 °С |
Гарантийный срок обслуживания | 5 лет |
Функциональная схема

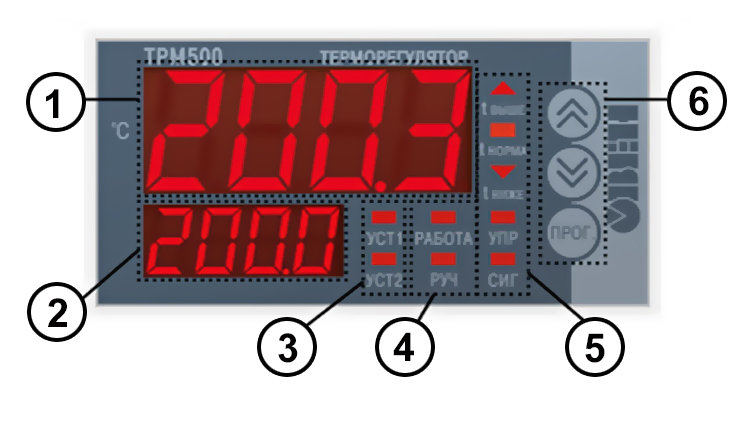

Элементы управления
| 1 | ЦИ1 – Измеренное значение или Уставка в режиме РАБОТА; мощность в режиме ручного управления4 название группы параметров, значение параметра в режиме настройки. ---- - Ошибка измерения (обрыв или КЗ датчика, выход за диапазон измерения, неисправность схемы компенсации). |
| 2 | ЦИ2 (опция) – Уставка в режиме РАБОТА; измеренное значение или мощность в режиме ручного управления; название, значение параметра в режиме настройки |
| 3 | УСТ1 – светится при работе по уставке 1, сумме уставок; - мигает при редактировании уставки 1 УСТ2 – светится при работе по уставке 2, сумме уставок; - мигает при редактировании уставки 2. Примечание – при работе по сумме уставок – УСТ1 и УСТ2 светятся одновременно |
| 4 | РАБОТА – светится в режиме автоматического регулирования; - мигает при выполнении автоматической настройки ПИД-регулятора РУЧ – светится в режиме ручного управления |
| 5 | t выше – светится при Tизм > Верхнего порога сигнализации t норм – светится при Tизм находится между верхним и нажним порогом сигнализации t ниже – светится при Tизм < Нижнего порога сигнализации УПР – светится при включенном ВУ1 или ВУ3 СИГ – светится при ошибке на измерительном входе и/или выходе за порог сигнализации |
| 6 | ВВЕРХ – Кратковременное нажатие – увеличение значения параметра в режиме настройки. Длительное нажатие – переход в конец списка группы параметров (oUt) в режиме настройки. ВНИЗ – уменьшение значения параметра в режиме настройки |

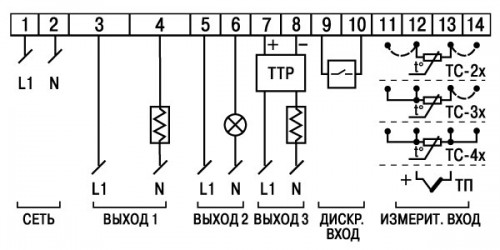

Схемы подключения
Комплект поставки
- Прибор ТРМ500
- Комплект крепежных элементов
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Методика поверки (по требованию заказчика)
Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
