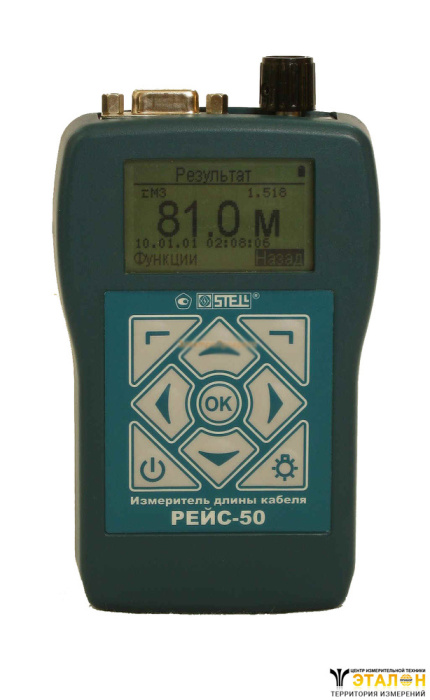

РЕЙС-50 - цифровой измеритель длины кабеля

Назначение цифрового измерителя длины кабелей РЕЙС-50:

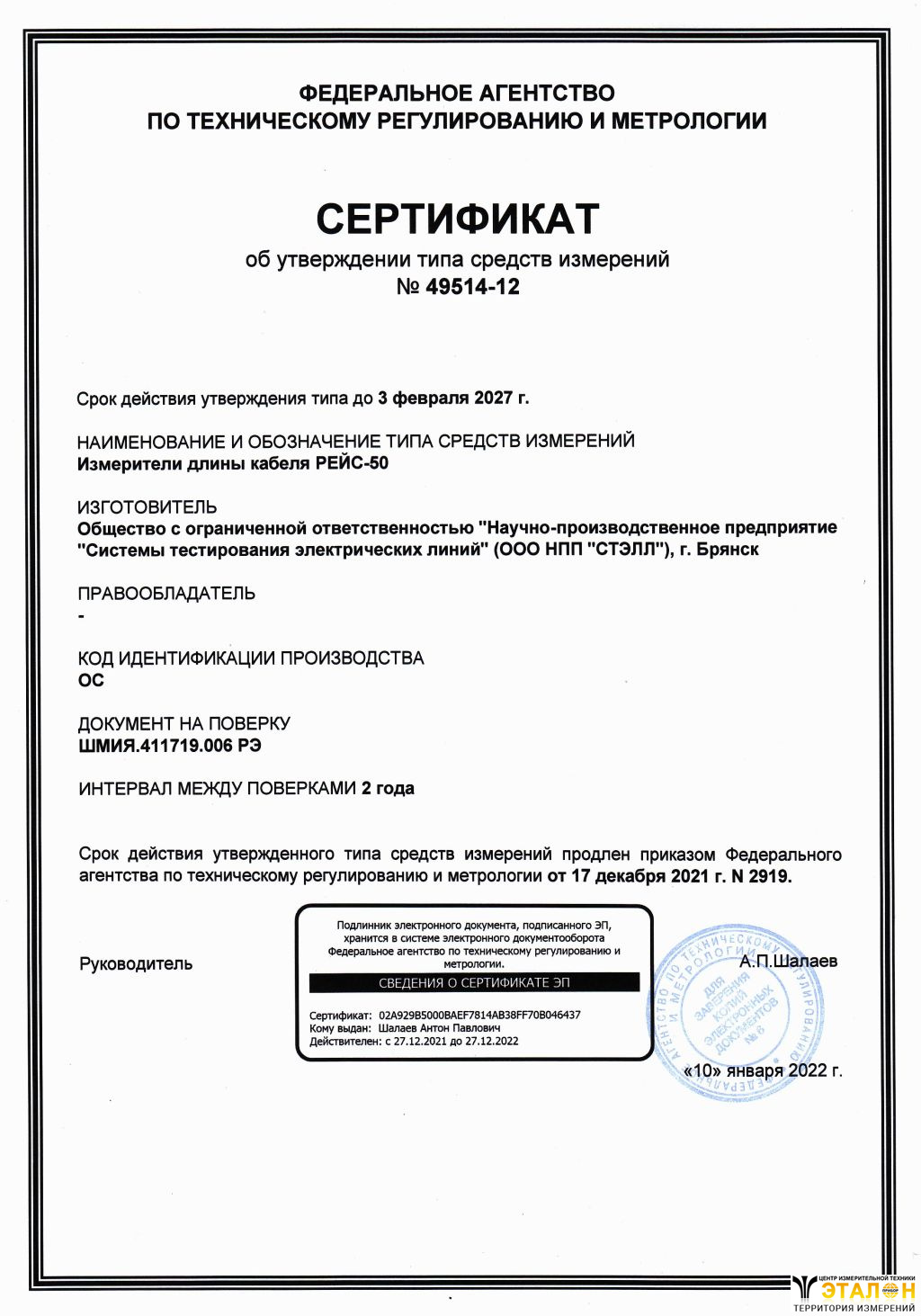

С 10 апреля 2017 года данная модель по умолчанию выпускается с разъемом USB, она внесена в Госреестр и поверяется (ранее производитель предлагал две модификации: без USB с поверкой или с USB без поверки).

Измеритель длины кабеля РЕЙС-50 это цифровой портативный (карманный) прибор, для широкого применения при измерении длин силовых кабелей, кабелей связи, контрольных кабелей, кабелей управления и всех других типов кабелей и проводов. При разработке этого прибора наша фирма исходила из принципа максимального упрощения пользования прибором, так как основная категория пользователей этих приборов не являются специалистами - измерителями.

Поэтому в приборе РЕЙС-50 использованы самые современные методы измерений и обеспечена максимально возможная автоматизация измерений.

РЕЙС-50 - это фактически два прибора в одном корпусе: импульсный рефлектометр, работающий на основе метода импульсной рефлектометрии (TDR - метод) и прибор, работающий по методу измерения сопротивления проводников (DC - метод).

Прибор РЕЙС-50 имеет связь с компьютером по интерфейсу USB. Результаты измерений, сохраненные в памяти прибора, могут быть переданы в компьютер по USB для анализа, обработки и архивирования.

TDR - метод:

При использовании TDR – метода с прибора в кабель посылается короткий зондирующий импульс, который распространяется по линии со скоростью, сравнимой со скоростью света.

Достигнув конца кабеля (разомкнутого или короткозамкнутого), импульс отражается, и отраженный импульс начинает распространяться в обратную сторону - к началу кабеля (точке подключения прибора).

По времени задержки отраженного импульса относительно зондирующего определяется расстояние до конца кабеля (в автоматическом режиме или в ручном режиме).

По форме отраженного импульса можно определить состояние кабеля в его конце (разомкнут или короткозамкнут).

TDR - метод позволяет измерять длину любого металлического кабеля, у которого есть не менее двух изолированных друг от друга проводников (например 2-х жильный кабель, 3-х жильный, коаксиальный кабель и т.д.). Кабель может быть намотан на барабане, смотан в бухте, развернут, проложен где-либо, подвешен на опорах и т.п.

При TDR - методе для измерения длины кабеля достаточно подключить РЕЙС-50 к кабелю с одного конца. При этом не важно разомкнут или замкнут другой конец кабеля.

Однако TDR - метод нельзя использовать для измерения длины одножильного кабеля (одиночного изолированного проводника).

Разрабатывая прибор РЕЙС-50 было учтено, что часть пользователей могут быть квалифицированными специалистами и захотят провести измерения кабеля более досконально, например проверить правильность результатов режима автоматического измерения длины TDR – методом. Или использовать имеющийся в приборе рефлектометр для других целей, например отыскания повреждений в кабелях.

Для этой цели в приборе РЕЙС-50 кроме автоматического режима измерения длины TDR - методом реализован экспертный (ручной) режим рефлектометра. В ручном режиме прибор РЕЙС-50 работает как обычный цифровой рефлектометр.

DC - метод:

При использовании DC - метода из прибора по жиле кабеля (изолированному проводнику) пропускается заданный ток, измеряется сопротивление жилы и на основе значения погонного сопротивления жилы или ее диаметра, материала проводника и температуры рассчитывается длина этого кабеля (изолированного проводника).

Особенность DC - метода состоит в том, что он может быть использован для измерения не только многожильных кабелей, но и для одножильных кабелей (проводников с изоляцией).

При измерении длины кабеля DC - методом прибор лучше подключать сразу к обоим концам жилы кабеля.

Если в кабеле есть хотя бы две одинаковые изолированные жилы, то можно измерить длину кабеля, подключив прибор к этим жилам с одного конца кабеля. В этом случае нужно обязательно качественно накоротко соединить эти жилы на другом конце кабеля. А для получения длины кабеля измеренное значение нужно поделить на 2.

При измерении длины одиночного изолированного проводника прибор нужно подключать к обоим концам кабеля.

Таким образом, при DC - методе нужен обязательный доступ к кабелю с обоих его концов, в то время как при TDR - методе достаточно доступа только с одного конца.

Основные области применения прибора РЕЙС-50:

• Измерение длины кабелей и проводов при их производстве, складировании, учете и хранении.
• Измерение длины кабелей и проводов при торговле ими.
• Измерение длины кабелей при прокладке: во время строительства зданий и сооружений, монтажа электрических сетей, линий связи и контроля на кораблях, судах, самолетах и т.п., и при их последующей эксплуатации.
• Прокладка кабельных линий всех типов в связи, энергетике, горэлектротранспорте, железнодорожном транспорте, морских и речных портах, аэропортах и т. п.
• Прокладка сетей кабельного телевидения и компьютерных сетей.
• Монтаж тепловых сетей с предварительно-изолированными трубами на основе пенополиуретановой изоляции.

Дополнительные области применения прибора РЕЙС-50:

• Отыскание повреждений и неисправностей в парах кабеля и проводниках и их локализация путем измерения расстояния до места повреждения (обрыва, короткого замыкания, низкоомной утечки). Далее, если известна топология прокладки кабеля, то можно достаточно точно отыскать место его повреждения.
• Измерение электрического сопротивления жил кабеля, проводов и различных электрических цепей.
• Прозвонка электрических цепей.

Отличительные особенности прибора РЕЙС-50:

• Максимальная автоматизация измерений
• Минимальные размеры и вес
• Полноценный графический LCD - экран с управляемой подсветкой
• Малое энергопотребление
• Две модификации прибора
• Встроенная память данных и результатов измерений
• Низкая цена.
